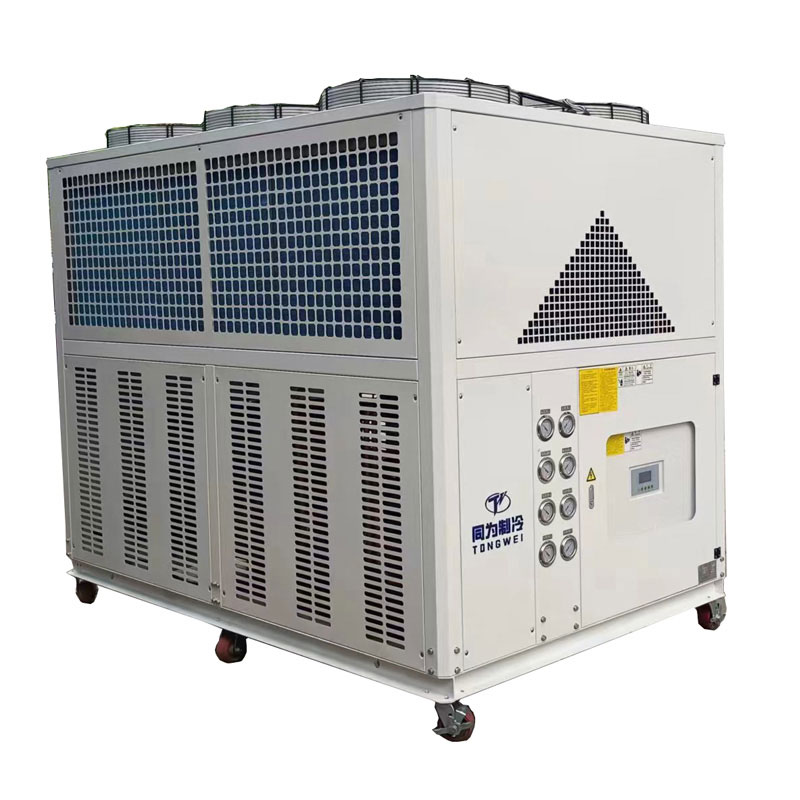

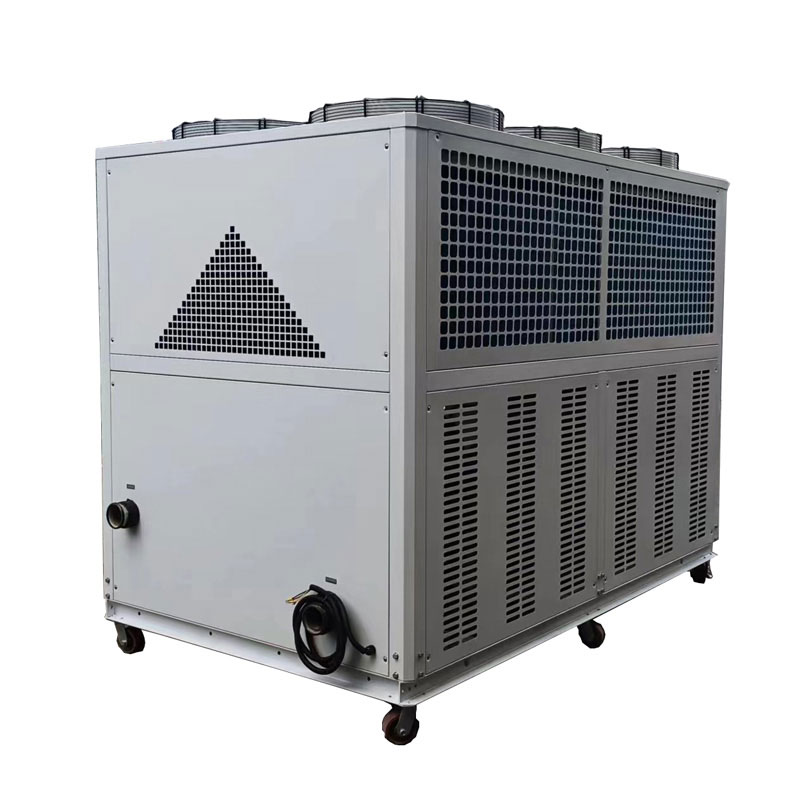

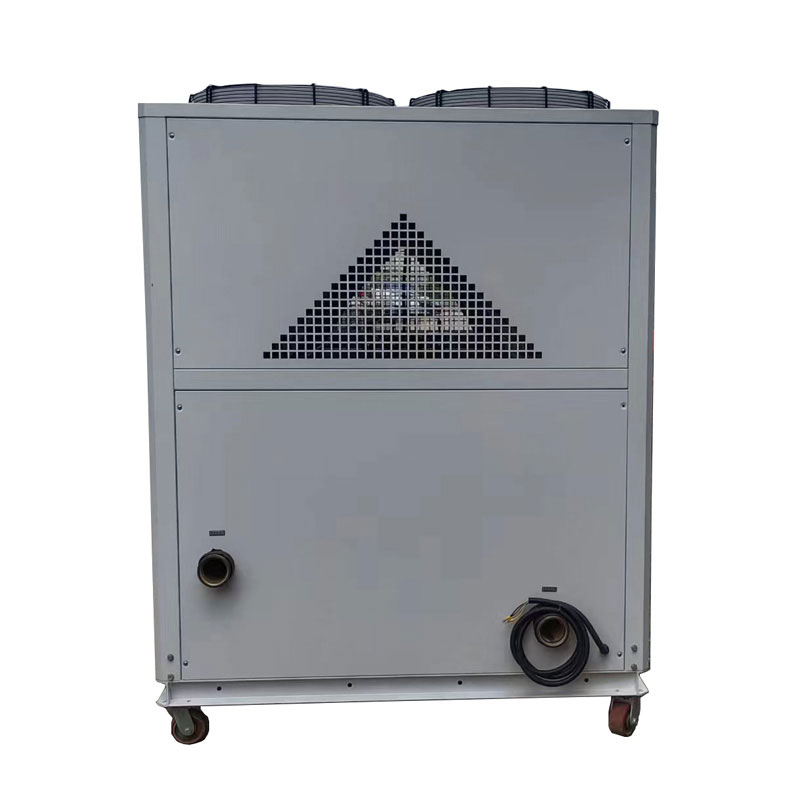

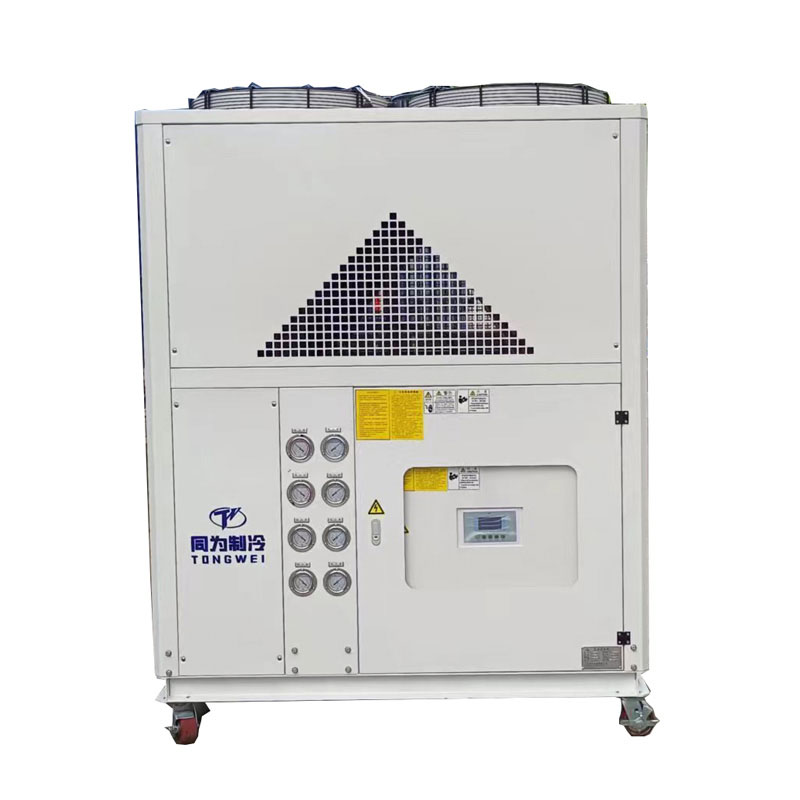

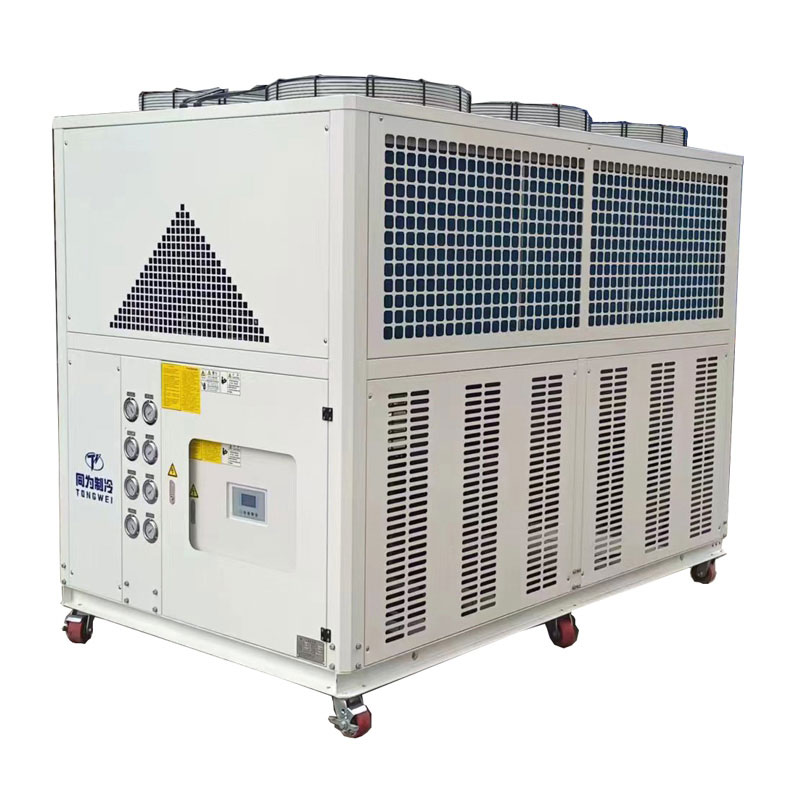

Sistema di refrigerazione a glicole per cantina

Sistema di refrigerazione a glicole per cantina

Il sistema di raffreddamento al glicole è un tipo di sistema di raffreddamento utilizzato per scopi di refrigerazione antigelo in diverse applicazioni utilizzando glicole per abbassarne la temperatura. Un refrigeratore è un sistema di refrigerazione utilizzato per raffreddare un barile di glicole etilenico per abbassarne la temperatura. Il glicole viene quindi fatto passare attraverso un circuito chiuso di uno o più tubi collegati al refrigeratore del glicole. Questo fa circolare il glicole raffreddato e aiuta ad abbassare la temperatura di qualsiasi cosa collegata al sistema.

Il sistema di raffreddamento del glicole per la cantina è anche chiamato refrigeratore per cantina o sistema di raffreddamento per cantina. Nel processo di fermentazione della vinificazione, il refrigeratore per cantina viene utilizzato per controllare la temperatura durante il processo di fermentazione. La temperatura del fluido glicole varia in base al tipo di vino prodotto e alle preferenze di ciascun enologo, ma la maggior parte dei refrigeratori per cantina funzionerà nell'intervallo da 2 ℃ a 10 ℃ (per i contenitori del vino la temperatura è compresa tra 45 gradi Fahrenheit e 60 gradi Fahrenheit).

Il sistema di refrigeratori a glicole è dotato di componenti specifici come il compressore Panasonic/Danfoss per refrigeratori a glicole scroll da 1/2 HP a 60 HP, compressore Hnablle/Bizter per refrigeratori a glicole a vite superiori a 30 HP, condensatore raffreddato ad aria o ad acqua, serbatoio dell'acqua refrigerante, pompa del glicole , scambiatore di calore a piastre o fascio tubiero in acciaio inossidabile, pannello di controllo, valvole di espansione e dispositivi di protezione, ecc. Per questo refrigeratore a glicole a bassa temperatura, utilizza il refrigerante R404a. Il refrigerante è un gas che non danneggia l'ozono ed è considerato rispettoso dell'ambiente.

In qualità di produttore e fornitore leader di sistemi di refrigerazione a glicole in Cina, progettiamo refrigeratori per processi vinicoli con uno scopo in mente: mantenere le vostre attrezzature per la vinificazione in funzione. Con oltre 15 anni di esperienza, offriamo una vasta gamma di sistemi raffreddati ad aria e ad acqua di livello industriale. Progettiamo soluzioni personalizzate affidabili e convenienti per soddisfare i requisiti specifici di raffreddamento di processo della vostra azienda vinicola, apportando la nostra competenza ingegneristica e di assistenza leader del settore per garantire affidabilità e facilità di funzionamento. Disponiamo di un team dedicato di assistenza tecnica e clienti che ti guiderà attraverso la selezione del refrigeratore per cantina e il processo di avvio e sarà a tua disposizione per molto tempo dopo l'installazione. Affidati alla nostra esperienza leader del settore per aiutarti a massimizzare le operazioni e i profitti della tua azienda vinicola. Se stai cercando un sistema di refrigerazione a glicole per la tua applicazione, non esitare a contattarciContattaciper personalizzare i vostri sistemi di raffreddamento ad acqua con glicole con alta qualità e prezzo ragionevole per i refrigeratori a bassa temperatura. Non vediamo l'ora di lavorare con voi.

Specifiche tecniche del sistema di refrigerazione a glicole

Caratteristiche e vantaggi del sistema di refrigerazione al glicole

 ▪ Capacità di raffreddamento da 1/2 tonnellata a 50 ton per sistema chiller scroll a glicole, da 30 ton a 100 ton per sistema chiller a glicole vite.

 ▪ Intervallo di selezione della temperatura: può essere fornita acqua refrigerata di processo compresa tra -30°C e 5°C (gli utenti possono scegliere diverse specifiche dell'unità in base alle diverse esigenze di produzione).

 ▪ Piastra/guscio e tubo brasati di alta qualità come scambiatore di calore

 ▪ Le valvole di bypass dell'acqua in ingresso e in uscita sono attrezzate per regolare la pressione dell'acqua secondo necessità

 ▪ Il vetro spia del serbatoio dell'acqua consente di controllare a colpo d'occhio il livello e la qualità dell'acqua.

 ▪ Compressore scroll Panasonic/Danfoss con refrigerante ecologico R404a

 ▪ Installazione semplice e facile, bassi costi di manutenzione

 ▪Chiller dotato delle seguenti protezioni di sicurezza:Protezione da sovraccarico,Allarme di fase inversa,Allarme di alta/bassa pressione,Flusso d'acqua,Indicatore del livello dell'acqua,Protezione antigelo

Quali sono i componenti principali del sistema di refrigerazione del glicole per la cantina?

3.1 Compressore

Il compressore è il motore principale del sistema di refrigerazione industriale a glicole perché produce variazioni di pressione per agitare il refrigerante.

Per il sistema di refrigerazione a glicole per azienda vinicola, dotato di compressore di marca Panasonic/Danfoss, che utilizza il refrigerante R404a, questo compresso di marca offre elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Compressore Panasonic

Compressore Danfoss

3.2 Evaporatore

L'evaporatore è un componente cruciale del sistema di refrigerazione a glicole, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori: evaporatore a fascio tubiero, evaporatore a piastre in acciaio inossidabile 304SS.

Tipo a piastra SS + evaporatore con serbatoio dell'acqua

Evaporatore a fascio tubiero

3.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso.

la pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, vi preghiamo di comunicarcelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per raffreddare la macchina per il soffiaggio delle bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar sbarra .

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

3.4 Condensatore

Il condensatore per il sistema di refrigerazione a glicole è dotato di efficienti alette incrociate e tubi di rame filettati femmina per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido.

Condensatore con alette+ventola in alluminio

3.5 Pannello di controllo

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Pezzo di ricambio per il sistema di raffreddamento del glicole

Qual è la differenza tra il refrigeratore per cantina a glicole e il refrigeratore per cantina a glicole?

Esistono due tipi di refrigeratori per cantina a glicole: uno èrefrigeratore per cantina a glicole raffreddato ad aria,l'altro èrefrigeratore per cantina con glicole raffreddato ad acqua ;

Raffreddatori per cantina a glicole raffreddati ad ariautilizzare l'aria ambiente per dissipare il calore dai processi di cantina. Sono efficienti dal punto di vista energetico, salvaspazio e richiedono meno manutenzione, il che aiuta a risparmiare denaro.

Raffreddatori per cantine a glicole raffreddati ad acquautilizzare l'acqua proveniente da una torre di raffreddamento esterna per dissipare il calore dei processi di cantina. Questi sistemi hanno una durata di vita più lunga, sono relativamente silenziosi e offrono prestazioni di raffreddamento più costanti rispetto al refrigeratore per cantina raffreddato ad aria.

Raffreddatore per cantina a glicole Scroll                                  Chiller per cantina a glicole

▪ 1 CV-60 CV                                                            Sopra i 60 CV

▪ Compressore Scroll Danfoss/Panasonic                        Compressore a vite Hanbell/Bitzer

▪ Costruito con serbatoio dell'acqua e pompa dell'acqua                        Senza serbatoio dell'acqua e pompa dell'acqua

refrigeratore per cantina a glicole raffreddato ad aria   

Raffreddatore per cantina con vite a glicole raffreddato ad aria

Raffreddatore per cantina a glicole raffreddato ad acqua   

Raffreddatore per cantina con vite a glicole raffreddato ad acqua

Perché il glicole viene utilizzato per il raffreddamento?

Il refrigerante più comunemente utilizzato in un refrigeratore è l'acqua o una miscela di acqua e glicole. I refrigeranti a base di glicole sono costituiti da glicole etilenico o glicole propilenico. Il vantaggio principale dei refrigeranti a base di glicole sono le loro proprietà antigelo. L'acqua pura congela a 0 gradi C, mentre il glicole etilenico al 30% congela a -14 gradi C. Il basso punto di congelamento delle miscele di glicole le rende ideali per raffreddare oggetti che si trovano al di sotto del punto di congelamento dell'acqua. Sebbene il glicole abbia una capacità termica inferiore a quella dell'acqua (ogni chilogrammo di glicole è più facile da riscaldare di un chilogrammo di acqua), l'elevata differenza di temperatura consente alla miscela di glicole di dissipare il calore più rapidamente dell'acqua pura. Le miscele di glicole sono più adatte per applicazioni in cui il refrigeratore deve dissipare rapidamente una grande quantità di calore. Oltre a fornire eccellenti parametri di trasferimento del calore, il glicole tende a scoraggiare la crescita delle alghe nelle apparecchiature per il trasferimento del calore.

Confronto tra le proprietà del glicole etilenico e del glicole propilenico

Glicole etilenico e glicole propilenico

7.Come funziona il sistema di refrigerazione al glicole?

Un refrigeratore a glicole è composto da un componente di refrigerazione e da tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene incanalato attraverso le tubazioni associate a uno scambiatore termico che circonda un processo riscaldato. Dopo aver assorbito il calore dal processo associato, il refrigerante caldo viene restituito all'unità di refrigerazione per il raffreddamento, dopodiché il processo viene ripetuto.

Un refrigeratore a glicole è costituito da un compressore, un evaporatore, un condensatore, un elemento di strozzamento e un sistema di controllo elettrico. Vediamo qual è il principio di funzionamento di un refrigeratore a glicole:

Principio di funzionamento del refrigeratore a glicole

Il rapporto tra acqua e glicole da utilizzare

È importante utilizzare il rapporto corretto tra glicole e miscela di acqua nel sistema di raffreddamento a seconda della temperatura più fredda necessaria durante il funzionamento, poiché una quantità insufficiente di glicole può causare il congelamento del sistema, con il rischio di scoppiare i tubi e persino di distruggere l'evaporatore del refrigeratore, addirittura danneggiando l'impianto di raffreddamento. refrigeratore a glicole, mentre una quantità eccessiva di glicole in un sistema di refrigerazione risulterà in un sistema inefficiente.

Ma qual è il rapporto migliore per le miscele di glicole e acqua? Si prega di vedere di seguito il rapporto del glicole tra le miscele di glicole e acqua per il refrigeratore a glicole nel processo di raffreddamento:

Come posso scegliere il sistema di refrigerazione a glicole giusto per la vostra applicazione?

Ci sono SEI importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

9.1 Raffreddatore di glicole raffreddato ad aria o refrigeratore di glicole raffreddato ad acqua

Esistono due tipi di refrigeratori a glicole: uno è di tipo raffreddato ad aria, l'altro è di tipo raffreddato ad acqua.

refrigeratori scroll a glicole raffreddati ad ariautilizzare aletta+ventola in alluminio come condensatori simili ai "radiatori" di un'auto. Usano una ventola per forzare l'aria attraverso la serpentina del refrigerante. A meno che non siano progettati specificatamente per condizioni ambientali elevate, i condensatori raffreddati ad aria devono funzionare in modo efficace a una temperatura ambiente di 45 ℃ o inferiore.

Chiller scroll a glicole raffreddato ad acquautilizzare fascio tubiero come condensatori. Il calore entra nell'acqua del condensatore dal vapore refrigerante. L'acqua calda del condensatore viene quindi pompata nella torre di raffreddamento dell'acqua, dove il calore derivante dal processo viene infine scaricato nell'atmosfera.

9.2 Calcolare la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TON=3.517 KW;1 KW=3412 Btu/h;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

9.3 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

9.4 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

9.5 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

9.6 Evaporatore Scegli

I refrigeratori hanno generalmente due tipi di evaporatori: uno èevaporatore del serbatoio dell'acqua in acciaio inossidabile +,l'altro lo èEvaporatore a fascio tubiero.

Evaporatore a piastra e serbatoio in acciaio inossidabile, dotato di serbatoio di stoccaggio dell'acqua integrato per un utilizzo più conveniente, quindi non sono necessari serbatoi tampone aggiuntivi. Questo è anche il nostro evaporatore standard per il refrigeratore, se non disponi di un serbatoio tampone, utilizziamo questo evaporatore semplicemente per il tuo refrigeratore.

Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

Modalità di spedizione del sistema di refrigerazione del glicole per l'azienda vinicola

In qualità di fornitore ed esportatore professionale di refrigeratori con glicole a bassa temperatura, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore di sistemi di refrigerazione a glicole?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
