Chiller portatile a scorrimento con glicole raffreddato ad aria da 15 tonnellate -5°C

Chiller portatile a scorrimento con glicole raffreddato ad aria da 15 tonnellate/20 HP -5°C

Tongwei è uno dei principali produttori e fornitori cinesi di refrigeratori a scorrimento con glicole raffreddato ad aria portatili da 15 tonnellate -5C. Un refrigeratore a glicole, chiamato anche refrigeratore a bassa temperatura o sistema di refrigerazione a glicole, è un refrigeratore di processo industriale che utilizza una miscela di acqua e glicole come refrigerante che gli consente di trasferire in modo efficiente il calore e mantenere il controllo della temperatura in diversi tipi di applicazioni industriali, in particolare in applicazioni che implicano il raffreddamento di liquidi o apparecchiature. Il glicole è consigliato per tutte le unità refrigeratori quando le temperature di esercizio sono inferiori a 5 °C (41 °F). la nostra vasta esperienza con i refrigeratori a bassa temperatura offre soluzioni ingegneristiche affidabili per ogni esigenza di processo.

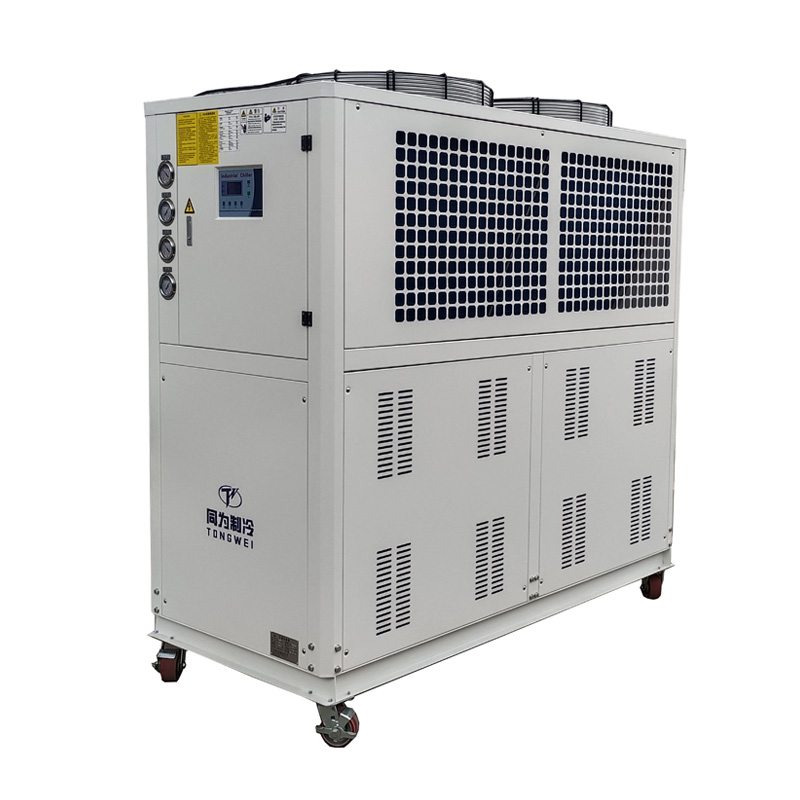

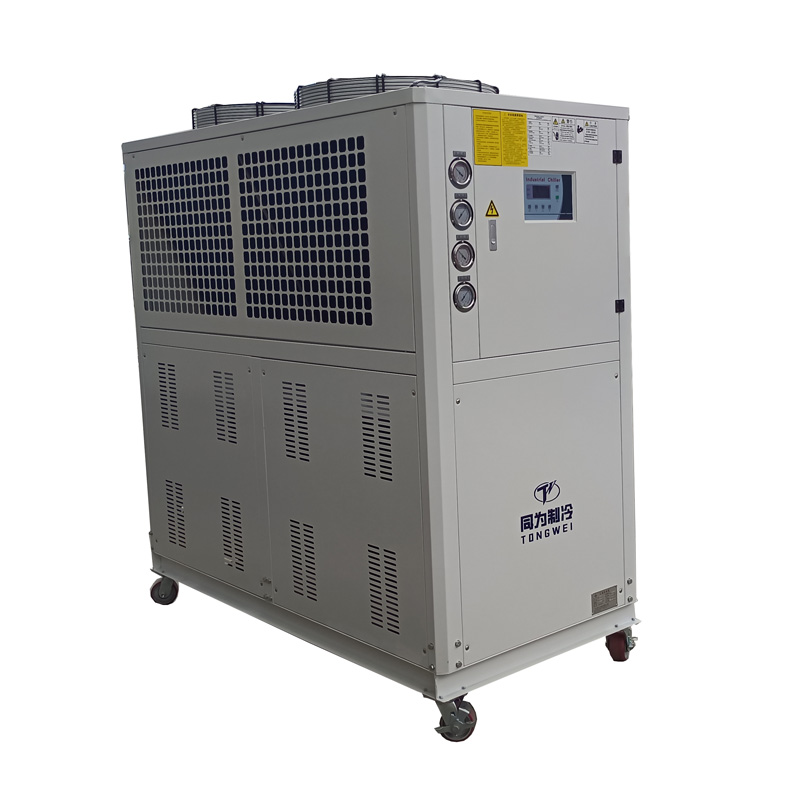

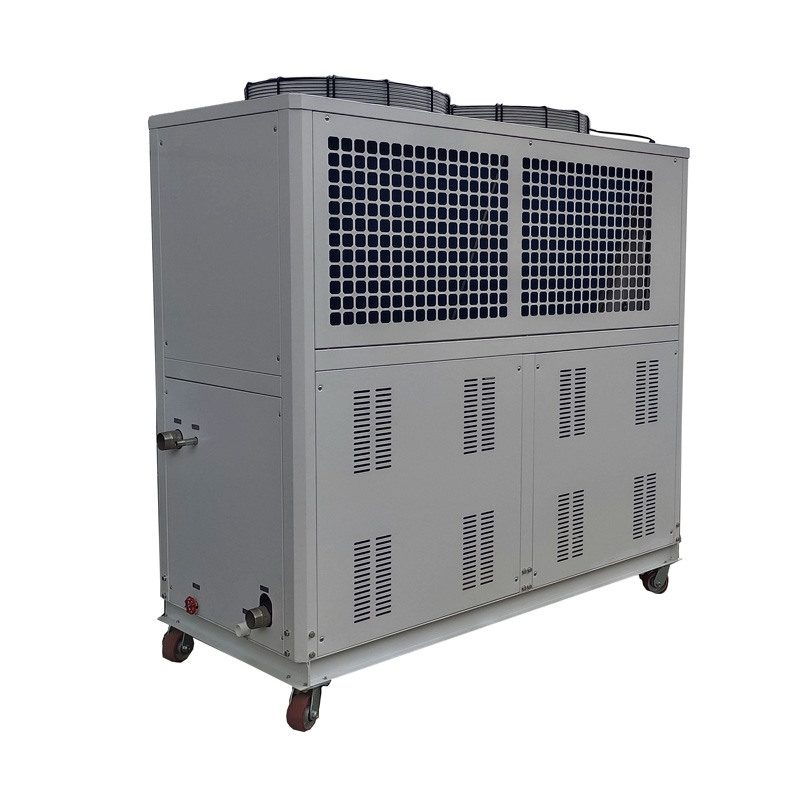

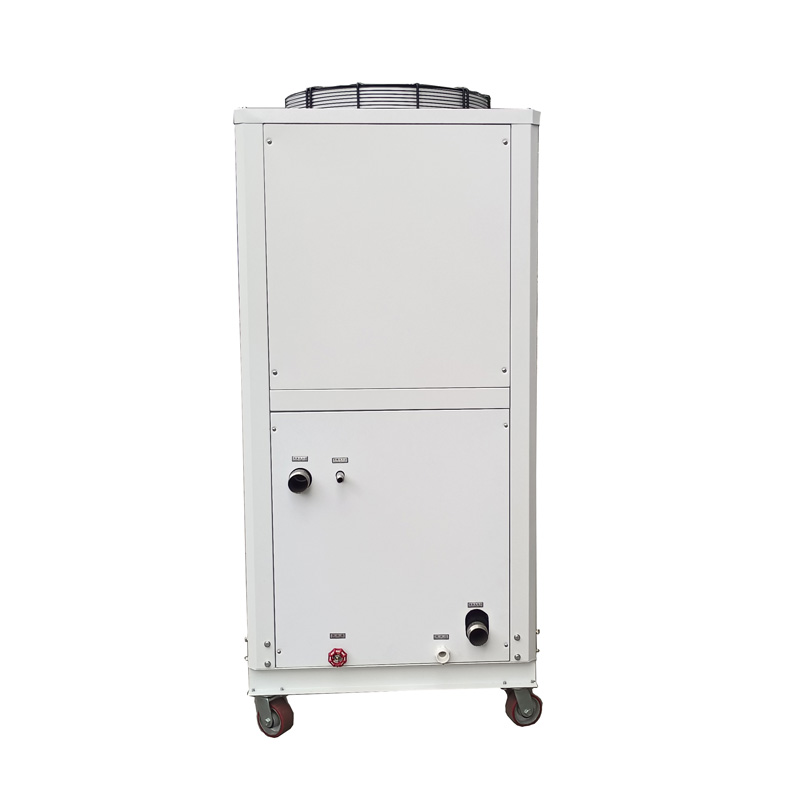

Il refrigeratore portatile a spirale con glicole raffreddato ad aria da 20 HP Ton, modello TW-20AL, include due compressori ermetici scroll multistadio da 10 HP che utilizzano refrigerante R404a. Il refrigerante è un gas che non danneggia l'ozono ed è considerato rispettoso dell'ambiente.

Tongwei is china professional manufacturer and supplier of low temperature chiller with 15 years of refrigeration experience, we guarantee the production of the best quality industrial chiller system with amazing specifications and super warranty offers.

Disponiamo dell'ingegno e delle soluzioni ingegnerizzate per risolvere anche le esigenze più impegnative dei refrigeratori a bassa temperatura.

Specifiche tecniche del refrigeratore portatile a scorrimento glicolico raffreddato ad aria da 15 tonnellate -5C MODELLO: TW-20AL

Caratteristiche e vantaggi del refrigeratore portatile a scorrimento con glicole raffreddato ad aria da 15 tonnellate -5C

  ▪ Controller a microprocessore con versione supportata dal protocollo di comunicazione RS-485 disponibile su richiesta.

  ▪ Il refrigeratore è dotato di un allarme indicatore di basso livello del serbatoio che si accende quando i livelli del fluido nel serbatoio scendono al di sotto del valore normale

  ▪ Piastra/guscio e tubo brasati di alta qualità come scambiatore di calore

  ▪ Le valvole di bypass dell'acqua in ingresso e in uscita sono attrezzate per regolare la pressione dell'acqua secondo necessità

  ▪ Il vetro spia del serbatoio dell'acqua consente di controllare a colpo d'occhio il livello e la qualità dell'acqua.

  ▪ Compressore scroll Panasonic/Danfoss con refrigerante ecologico R404a

  ▪ Installazione semplice e facile, bassi costi di manutenzione

 ▪Chiller dotato delle seguenti protezioni di sicurezza:Protezione da sovraccarico,Allarme di fase inversa,Allarme di alta/bassa pressione,Flusso d'acqua,Indicatore del livello dell'acqua,Protezione antigelo

Quali sono i componenti principali del refrigeratore portatile a scorrimento con glicole raffreddato ad aria da 15 tonnellate -5C?

3.1 Compressore

Il compressore è il motore principale del refrigeratore a bassa temperatura perché produce variazioni di pressione per agitare il refrigerante.

Per l'unità refrigeratore a bassa temperatura da 20 HP, che è dotata di due compressori di marca Panasonic/danfoss da 20 HP, che utilizzano refrigerante R404a, questo compresso di marca offre elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Compressore Panasonic

3.2 Evaporatore

L'evaporatore è un componente cruciale del sistema di refrigerazione a glicole, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori:evaporatore a serpentina nel serbatoio dell'acqua, evaporatore a fascio tubiero, evaporatore a piastre in acciaio inossidabile 304SS.

Bobina nell'evaporatore del serbatoio dell'acqua SS

Tipo a piastra SS + evaporatore con serbatoio dell'acqua

Evaporatore a fascio tubiero

3.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso. La pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, comunicacelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per il raffreddamento della macchina soffiatrice per bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar.

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

3.4 Condensatore

Il condensatore per refrigeratore a bassa temperatura è dotato di efficienti alette incrociate e tubi di rame filettati femmina per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido.

Condensatore con alette+ventola in alluminio

3.5 Pannello di controllo

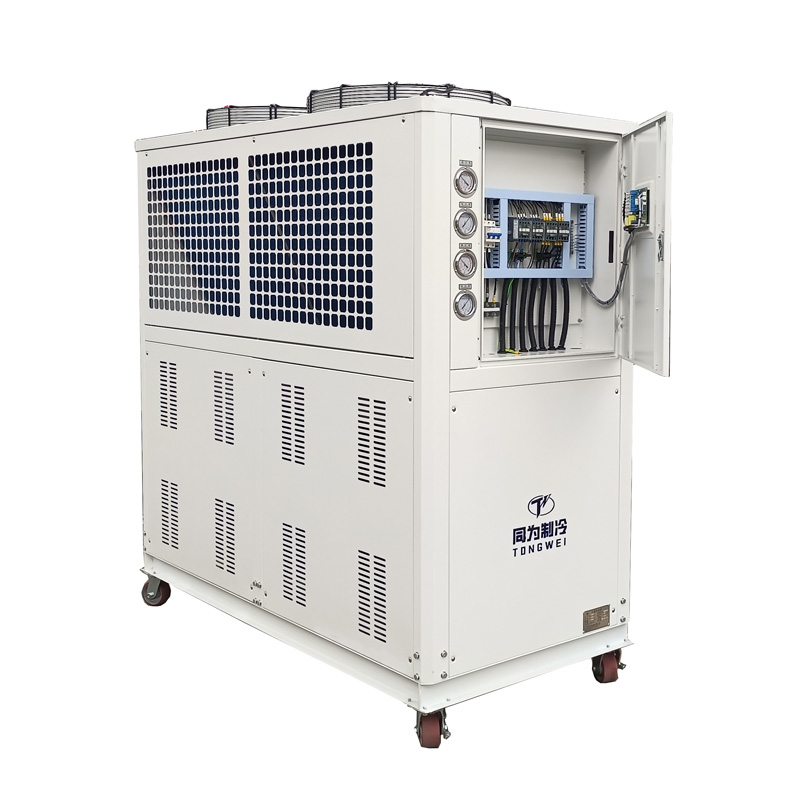

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Pezzo di ricambio per refrigeratore a glicole a bassa temperatura

Qual è la differenza tra refrigeratori a bassa temperatura raffreddati ad aria e ad acqua?

Esistono due tipi di refrigeratori a bassa temperatura: uno èrefrigeratore a bassa temperatura raffreddato ad aria,l'altro èrefrigeratore a bassa temperatura raffreddato ad acqua ;Gruppi frigoriferi a bassa temperatura condensati ad ariautilizzare l'aria ambiente per dissipare il calore dai processi di produzione della birra. Sono efficienti dal punto di vista energetico, salvaspazio e richiedono meno manutenzione, il che aiuta a risparmiare denaro.

Gruppi frigoriferi a bassa temperatura condensati ad acquautilizzare l'acqua proveniente da una torre di raffreddamento esterna per dissipare il calore dai processi di produzione della birra. Questi sistemi hanno una durata di vita più lunga, sono relativamente silenziosi e offrono prestazioni di raffreddamento più costanti rispetto al refrigeratore del birrificio raffreddato ad aria.

Chiller a bassa temperatura raffreddato ad aria 

Chiller a bassa temperatura raffreddato ad acqua

Installazione di refrigeratori a bassa temperatura raffreddati ad aria

Installazione di refrigeratori a bassa temperatura raffreddati ad aria

Dovresti scegliere un refrigeratore a bassa temperatura raffreddato ad aria o ad acqua? Contattaci per ricevere assistenza nella determinazione della soluzione migliore per te.

Qual è la differenza tra il refrigeratore a spirale a bassa temperatura e il refrigeratore a vite a bassa temperatura?

Chiller Scroll a bassa temperatura                              Chiller a vite a bassa temperatura

▪ 1 CV-60 CV                                                               Sopra i 60 CV

▪ Compressore Scroll Danfoss/Panasonic                          Compressore a vite Hanbell/Bitzer

▪ Costruito con serbatoio dell'acqua e pompa dell'acqua                           Senza serbatoio dell'acqua e pompa dell'acqua

Chiller Scroll a glicole raffreddato ad aria   

Raffreddatore a vite con glicole raffreddato ad aria

Perché il glicole viene utilizzato per il raffreddamento?

Il refrigerante più comunemente utilizzato in un refrigeratore è l'acqua o una miscela di acqua e glicole. I refrigeranti a base di glicole sono costituiti da glicole etilenico o glicole propilenico. Il vantaggio principale dei refrigeranti a base di glicole sono le loro proprietà antigelo. L'acqua pura congela a 0 gradi C, mentre il glicole etilenico al 30% congela a -14 gradi C. Il basso punto di congelamento delle miscele di glicole le rende ideali per raffreddare oggetti che si trovano al di sotto del punto di congelamento dell'acqua. Sebbene il glicole abbia una capacità termica inferiore a quella dell'acqua (ogni chilogrammo di glicole è più facile da riscaldare di un chilogrammo di acqua), l'elevata differenza di temperatura consente alla miscela di glicole di dissipare il calore più rapidamente dell'acqua pura. Le miscele di glicole sono più adatte per applicazioni in cui il refrigeratore deve dissipare rapidamente una grande quantità di calore. Oltre a fornire eccellenti parametri di trasferimento del calore, il glicole tende a scoraggiare la crescita delle alghe nelle apparecchiature per il trasferimento del calore.

Confronto tra le proprietà del glicole etilenico e del glicole propilenico

Come funziona un refrigeratore portatile a spirale con glicole raffreddato ad aria da 15 tonnellate -5C?

Un refrigeratore a glicole è composto da un componente di refrigerazione e da tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene incanalato attraverso le tubazioni associate a uno scambiatore termico che circonda un processo riscaldato. Dopo aver assorbito il calore dal processo associato, il refrigerante caldo viene restituito all'unità di refrigerazione per il raffreddamento, dopodiché il processo viene ripetuto.

Un refrigeratore a glicole è costituito da un compressore, un evaporatore, un condensatore, un elemento di strozzamento e un sistema di controllo elettrico. Vediamo qual è il principio di funzionamento di un refrigeratore a glicole:

 Principio di funzionamento del refrigeratore a glicole

Il rapporto tra acqua e glicole da utilizzare

È importante utilizzare il rapporto corretto tra glicole e miscela di acqua nel sistema di raffreddamento a seconda della temperatura più fredda necessaria durante il funzionamento, poiché una quantità insufficiente di glicole può causare il congelamento del sistema, con il rischio di scoppiare i tubi e persino di distruggere l'evaporatore del refrigeratore, addirittura danneggiando l'impianto di raffreddamento. refrigeratore a glicole, mentre una quantità eccessiva di glicole in un sistema di refrigerazione risulterà in un sistema inefficiente.

Ma qual è il rapporto migliore per le miscele di glicole e acqua? Si prega di vedere di seguito il rapporto del glicole tra le miscele di glicole e acqua per il refrigeratore a glicole nel processo di raffreddamento:

Per quali applicazioni può essere utilizzato un refrigeratore a glicole a bassa temperatura?

Il refrigeratore a glicole è un tipo specifico di sistema di raffreddamento, utilizzato per raffreddare una varietà di liquidi e altre applicazioni industriali.

Utilizzando un refrigeratore a glicole è possibile raggiungere la bassa temperatura necessaria per l'utilizzo industriale.

I refrigeratori a glicole sono maggiormente utilizzati nei seguenti settori:

10.1 Birrifici

Nei birrifici, il refrigeratore a glicole viene utilizzato per raffreddare il mosto, controllare la fermentazione, recipienti di crashcooling, preconfezionamento e stoccaggio del prodotto.

Chiller a glicole per birrifici

10.2 Cantine

I refrigeratori a glicole sono ampiamente utilizzati nel processo di fermentazione, nella stabilizzazione del freddo e nel raffreddamento degli ambienti.

Chiller a glicole per cantine

10.3 Mulini per il sidro

Il controllo della fermentazione richiede un controllo critico della temperatura dell’acqua. Il refrigeratore a glicole può fornire il raffreddamento a freddo del succo e del latte, nonché la conservazione a freddo del prodotto finale.

 Raffreddatore di glicole per fabbriche di sidro

10.4 Distillerie

Durante il processo di fermentazione, il refrigeratore a glicole fornirà un refrigerante costante per la circolazione tra i serbatoi di distillazione e gli alambicchi per scopi di rimozione del calore.

Chiller a glicole per distillerie

10.5 Industria alimentare.

I refrigeratori a glicole possono fornire refrigerante a bassa temperatura per garantire la sicurezza e la qualità costante degli alimenti surgelati, le aziende di trasformazione alimentare necessitano di un raffreddamento a bassa temperatura giorno dopo giorno.

Chiller a glicole per l'industria alimentare

10.6 Latticini

Un refrigeratore a glicole per latticini adeguatamente progettato può raffreddare il latte molto rapidamente per aiutare a mantenere sotto controllo la temperatura del latte (e la crescita dei batteri) mentre viene trasferito dalla sala di mungitura al serbatoio isolato.

Chiller a glicole per prodotti lattiero-caseari

Hai bisogno di un refrigeratore a glicole per un'applicazione non menzionata qui? Contattaci e personalizzeremo una soluzione conveniente per le tue precise esigenze.

11.Come posso scegliere il refrigeratore a bassa temperatura adatto alla vostra applicazione?

Ci sono quattro importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

11.1 Raffreddatore di glicole raffreddato ad aria o refrigeratore di glicole raffreddato ad acqua

Esistono due tipi di refrigeratori a glicole: uno è di tipo raffreddato ad aria, l'altro è di tipo raffreddato ad acqua.

refrigeratori scroll a glicole raffreddati ad ariautilizzare aletta+ventola in alluminio come condensatori simili ai "radiatori" di un'auto. Usano una ventola per forzare l'aria attraverso la serpentina del refrigerante. A meno che non siano progettati specificatamente per condizioni ambientali elevate, i condensatori raffreddati ad aria devono funzionare in modo efficace a una temperatura ambiente di 45 ℃ o inferiore.

Chiller scroll a glicole raffreddato ad acquautilizzare fascio tubiero come condensatori. Il calore entra nell'acqua del condensatore dal vapore refrigerante. L'acqua calda del condensatore viene quindi pompata nella torre di raffreddamento dell'acqua, dove il calore derivante dal processo viene infine scaricato nell'atmosfera.

11.2Calcola la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TONNELLATA=3.517 KW;  1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

11.3 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

11.4 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

11.5 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

11.6 Evaporatore Scegli

I refrigeratori hanno generalmente due tipi di evaporatori: uno èserpentina nell'evaporatore del serbatoio dell'acqua,l'altro lo èEvaporatore a fascio tubiero.

Evaporatore a serpentina e serbatoio, dotato di serbatoio di stoccaggio dell'acqua integrato per un utilizzo più conveniente, quindi non sono necessari serbatoi tampone aggiuntivi. Questo è anche il nostro evaporatore standard per il refrigeratore, se non disponi di un serbatoio tampone, utilizziamo questo evaporatore semplicemente per il tuo refrigeratore.

Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

12.Modo di spedizione del refrigeratore a bassa temperatura

In qualità di fornitore ed esportatore professionale di refrigeratori con glicole a bassa temperatura, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante dopo che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore del tuo refrigeratore portatile a scorrimento con glicole raffreddato ad aria da 15 tonnellate -5C?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
