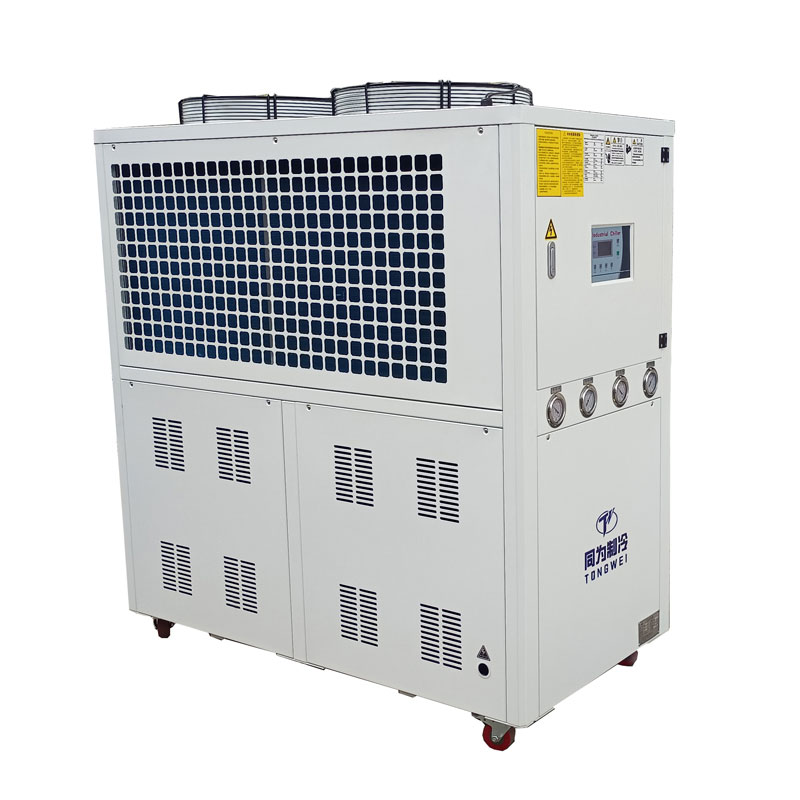

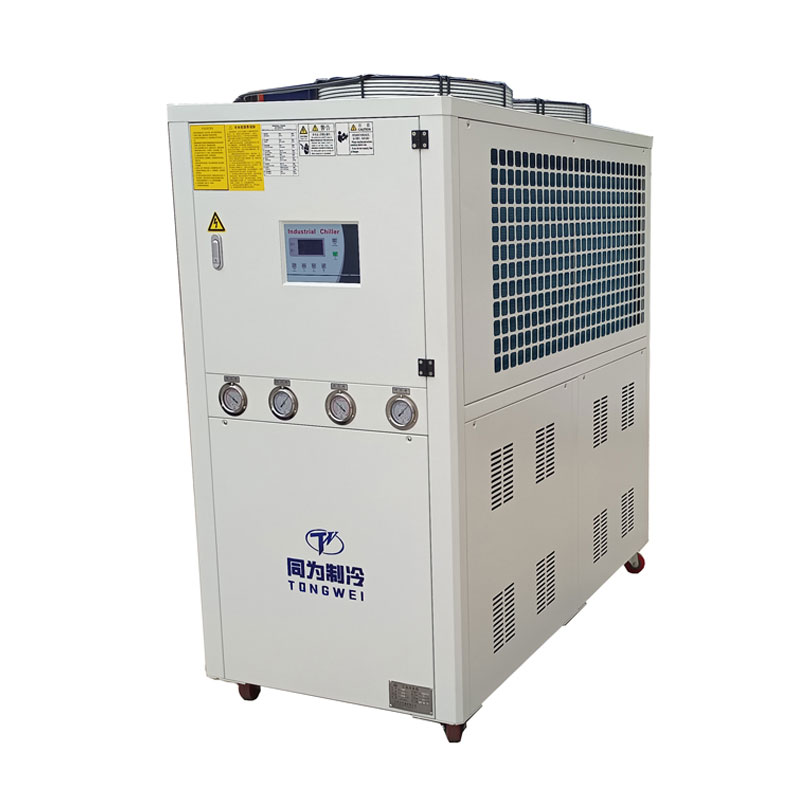

Chiller industriale a glicole per la fermentazione di raffreddamento

Chiller industriale a glicole per la fermentazione di raffreddamento

Il refrigeratore industriale a glicole è un refrigeratore a bassa temperatura per applicazioni industriali e di processo che utilizza acqua glicole etilenica come refrigerante circolante per raggiungere basse temperature. Un refrigeratore è un sistema di refrigerazione utilizzato per raffreddare un barile di glicole etilenico per abbassarne la temperatura. Il glicole viene quindi fatto passare attraverso un circuito chiuso di uno o più tubi collegati al refrigeratore del glicole. Questo fa circolare il glicole raffreddato e aiuta ad abbassare la temperatura di qualsiasi cosa collegata al sistema.

Il refrigeratore industriale a glicole per la fermentazione è anche chiamato refrigeratore di fermentazione, è un dispositivo di refrigerazione utilizzato per raffreddare la camera di fermentazione rilasciando calore dalla camera attraverso la soluzione glicole verso l'acqua. Poiché il lievito genera calore mentre fermenta, regolando la temperatura della camera di fermentazione può essere una sfida. Birrifici, cantine e birrifici richiedono tutti soluzioni di controllo della temperatura durante la fermentazione e lo stoccaggio. Mantiene le temperature di fermentazione ideali per controllare gli esteri fruttati e prevenire gli alcoli fusiformi dal sapore aggressivo di solvente. Per bevande di alta qualità, sono indispensabili soluzioni di raffreddamento stabili ed efficienti. Esistono molti metodi diversi per il raffreddamento della fermentazione. L'uso di un refrigeratore di fermentazione portatile è il modo più efficace per mantenere all'interno il ceppo di lievito

I refrigeratori industriali a glicole sono dotati di componenti specifici come il compressore Panasonic/Danfoss, il condensatore raffreddato ad aria o ad acqua, il serbatoio dell'acqua refrigerante, la pompa del glicole, lo scambiatore di calore a piastre o a fascio tubiero in acciaio inossidabile, il pannello di controllo, le valvole di espansione e i dispositivi di protezione. ecc. Per questo refrigeratore a glicole a bassa temperatura, utilizza il refrigerante R404a. Il refrigerante è un gas che non danneggia l'ozono ed è considerato rispettoso dell'ambiente.

In qualità di produttore e fornitore leader di refrigeratori industriali a glicole in Cina, non solo forniamo macchine refrigeranti di alta qualità, ma diamo priorità a un eccellente servizio clienti. Uno dei principali vantaggi del nostro Tongwei è che i nostri clienti sono la nostra massima priorità, il che ci distingue dai nostri concorrenti. Il nostro team esperto è impegnato a fornire un eccellente servizio clienti e a garantire la vostra soddisfazione. Alcuni dei principali vantaggi che il nostro team offre per il vostro refrigeratore includono: Disimballare, pulire e testare accuratamente ciascun sistema di refrigerazione prima della spedizione; Condurre controlli di qualità di routine su ogni unità; Spediamo solo macchine e sistemi nuovi di zecca ai nostri clienti; Risolviamo e risolviamo i problemi nel modo più tempestivo ed efficiente possibile.  Se stai cercando un piccolo refrigeratore a glicole a bassa temperatura, non esitare a farloContattaciper personalizzare i vostri sistemi di raffreddamento ad acqua con glicole con alta qualità e prezzo ragionevole per i refrigeratori a bassa temperatura. Un membro del nostro team sarà felice di rispondere a qualsiasi domanda tu possa avere e discutere le specifiche tecniche complete. Non vediamo l'ora di lavorare con voi.

Specifiche tecniche del refrigeratore industriale a glicole

Caratteristiche e vantaggi del refrigeratore industriale a glicole

  ▪ Intervallo di selezione della temperatura: può essere fornita acqua refrigerata di processo compresa tra -30°C e 5°C (gli utenti possono scegliere diverse specifiche dell'unità in base alle diverse esigenze di produzione).

  ▪ Piastra/guscio e tubo brasati di alta qualità come scambiatore di calore

  ▪ Le valvole di bypass dell'acqua in ingresso e in uscita sono predisposte per regolare la pressione dell'acqua secondo necessità

  ▪ Il vetro spia del serbatoio dell'acqua consente di controllare a colpo d'occhio il livello e la qualità dell'acqua.

  ▪ Compressore scroll Panasonic/Danfoss con refrigerante ecologico R404a

  ▪ Installazione semplice e facile, bassi costi di manutenzione

  ▪Chiller dotato delle seguenti protezioni di sicurezza:Protezione da sovraccarico,Allarme di fase inversa,Allarme di alta/bassa pressione,Flusso d'acqua,Indicatore del livello dell'acqua,Protezione antigelo

Quali sono i componenti principali del refrigeratore industriale a glicole per la fermentazione di raffreddamento?

3.1 Compressore

Il compressore è il motore principale del refrigeratore industriale a glicole poiché produce variazioni di pressione per agitare il refrigerante.

Per il refrigeratore industriale a glicole per la fermentazione di raffreddamento, dotato di compressore di marca Panasonic/Danfoss, che utilizza il refrigerante R404a, questo compresso di marca offre elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Compressore Panasonic

Compressore Danfoss

3.2 Evaporatore

L'evaporatore è un componente cruciale del sistema di refrigerazione a glicole, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori:evaporatore a fascio tubiero, evaporatore a piastre in acciaio inossidabile 304SS.

Tipo a piastra SS + evaporatore con serbatoio dell'acqua

Evaporatore a fascio tubiero

3.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso.

la pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, vi preghiamo di comunicarcelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per raffreddare la macchina per il soffiaggio delle bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar sbarra .

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

3.4 Condensatore

Il condensatore per refrigeratore industriale a glicole è dotato di efficienti alette incrociate e tubi di rame filettati femmina per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido.

Condensatore con alette+ventola in alluminio

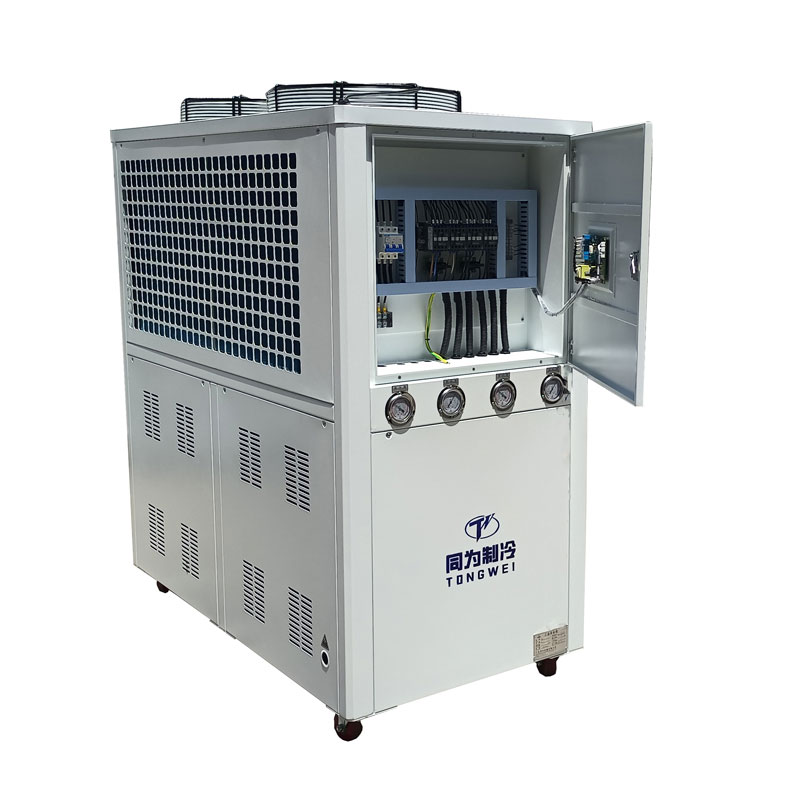

3.5 Pannello di controllo

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Pezzo di ricambio per refrigeratore industriale a glicole

6.Qual è la differenza tra il refrigeratore per la fermentazione a scorrimento del glicole e il refrigeratore per la fermentazione a vite del glicole?

Esistono due tipi di refrigeratori per la fermentazione del glicole: uno èrefrigeratore per fermentazione glicole raffreddato ad aria,l'altro èrefrigeratore per fermentazione con glicole raffreddato ad acqua ;

Gruppi frigoriferi per fermentazione glicolata raffreddati ad ariautilizzare l'aria ambiente per dissipare il calore dai processi di fermentazione. Sono efficienti dal punto di vista energetico, salvaspazio e richiedono meno manutenzione, il che aiuta a risparmiare denaro.

Raffreddatori per fermentazione con glicole raffreddati ad acquautilizzare l'acqua proveniente da una torre di raffreddamento esterna per dissipare il calore derivante dai processi di fermentazione. Questi sistemi hanno una durata di vita più lunga, sono relativamente silenziosi e offrono prestazioni di raffreddamento più costanti rispetto al refrigeratore di fermentazione raffreddato ad aria.

Raffreddatore di fermentazione a scorrimento glicolico                         Raffreddatore per fermentazione a vite glicole

▪ 1 CV-60 CV                                                            Sopra i 60 CV

▪ Compressore Scroll Danfoss/Panasonic                       Compressore a vite Hanbell/Bitzer

▪ Costruito con serbatoio dell'acqua e pompa dell'acqua                       Senza serbatoio dell'acqua e pompa dell'acqua

Raffreddatore ad aria per fermentazione a scorrimento del glicole   

Raffreddatore di fermentazione a vite con glicole raffreddato ad aria

Raffreddatore di fermentazione a scorrimento di glicole raffreddato ad acqua   

Raffreddatore di fermentazione a vite glicole raffreddato ad acqua

Perché il glicole viene utilizzato per il raffreddamento?

Il refrigerante più comunemente utilizzato in un refrigeratore è l'acqua o una miscela di acqua e glicole. I refrigeranti a base di glicole sono costituiti da glicole etilenico o glicole propilenico. Il vantaggio principale dei refrigeranti a base di glicole sono le loro proprietà antigelo. L'acqua pura congela a 0 gradi C, mentre il glicole etilenico al 30% congela a -14 gradi C. Il basso punto di congelamento delle miscele di glicole le rende ideali per raffreddare oggetti che si trovano al di sotto del punto di congelamento dell'acqua. Sebbene il glicole abbia una capacità termica inferiore a quella dell'acqua (ogni chilogrammo di glicole è più facile da riscaldare di un chilogrammo di acqua), l'elevata differenza di temperatura consente alla miscela di glicole di dissipare il calore più rapidamente dell'acqua pura. Le miscele di glicole sono più adatte per applicazioni in cui il refrigeratore deve dissipare rapidamente una grande quantità di calore. Oltre a fornire eccellenti parametri di trasferimento del calore, il glicole tende a scoraggiare la crescita delle alghe nelle apparecchiature per il trasferimento del calore.

Confronto tra le proprietà del glicole etilenico e del glicole propilenico

Glicole etilenico e glicole propilenico

Come funziona un refrigeratore industriale a glicole?

Un refrigeratore a glicole è composto da un componente di refrigerazione e da tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene incanalato attraverso le tubazioni associate ad uno scambiatore termico che circonda un processo riscaldato. Dopo aver assorbito il calore dal processo associato, il refrigerante caldo viene restituito all'unità di refrigerazione per il raffreddamento, dopodiché il processo viene ripetuto.

Un refrigeratore a glicole è costituito da un compressore, un evaporatore, un condensatore, un elemento di strozzamento e un sistema di controllo elettrico. Vediamo qual è il principio di funzionamento di un refrigeratore a glicole:

 Principio di funzionamento del refrigeratore a glicole

Il rapporto tra acqua e glicole da utilizzare

È importante utilizzare il rapporto corretto tra glicole e miscela di acqua nel sistema di raffreddamento a seconda della temperatura più fredda necessaria durante il funzionamento, poiché una quantità insufficiente di glicole può causare il congelamento del sistema, con il rischio di scoppiare i tubi e persino di distruggere l'evaporatore del refrigeratore, addirittura danneggiando l'impianto di raffreddamento. refrigeratore a glicole, mentre una quantità eccessiva di glicole in un sistema di refrigerazione risulterà in un sistema inefficiente.

Ma qual è il rapporto migliore per le miscele di glicole e acqua? Si prega di vedere di seguito il rapporto del glicole tra le miscele di glicole e acqua per il refrigeratore a glicole nel processo di raffreddamento:

Come posso scegliere il refrigeratore industriale a glicole giusto per la vostra applicazione?

Ci sono quattro importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

9.1 Raffreddatore di glicole raffreddato ad aria o refrigeratore di glicole raffreddato ad acqua

Esistono due tipi di refrigeratori a glicole: uno è di tipo raffreddato ad aria, l'altro è di tipo raffreddato ad acqua.

refrigeratori scroll a glicole raffreddati ad ariautilizzare aletta+ventola in alluminio come condensatori simili ai "radiatori" di un'auto. Usano una ventola per forzare l'aria attraverso la serpentina del refrigerante. A meno che non siano progettati specificatamente per condizioni ambientali elevate, i condensatori raffreddati ad aria devono funzionare in modo efficace a una temperatura ambiente di 45 ℃ o inferiore.

Chiller scroll a glicole raffreddato ad acquautilizzare fascio tubiero come condensatori. Il calore entra nell'acqua del condensatore dal vapore refrigerante. L'acqua calda del condensatore viene quindi pompata nella torre di raffreddamento dell'acqua, dove il calore derivante dal processo viene infine scaricato nell'atmosfera.

9.2 Calcolare la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TON=3.517 KW;1 KW=3412 Btu/h;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

9.3 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

9.4 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

9.5 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

9.6 Evaporatore Scegli

I refrigeratori hanno generalmente due tipi di evaporatori: uno èevaporatore del serbatoio dell'acqua in acciaio inossidabile +,l'altro lo èEvaporatore a fascio tubiero.

Evaporatore a piastra e serbatoio in acciaio inossidabile, dotato di serbatoio di stoccaggio dell'acqua integrato per un utilizzo più conveniente, quindi non sono necessari serbatoi tampone aggiuntivi. Questo è anche il nostro evaporatore standard per il refrigeratore, se non disponi di un serbatoio tampone, utilizziamo questo evaporatore semplicemente per il tuo refrigeratore.

Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

Modalità di spedizione del refrigeratore industriale a glicole per la fermentazione di raffreddamento

In qualità di fornitore ed esportatore professionale di refrigeratori con glicole a bassa temperatura, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi di un container per la spedizione presso l'altro tuo fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.
