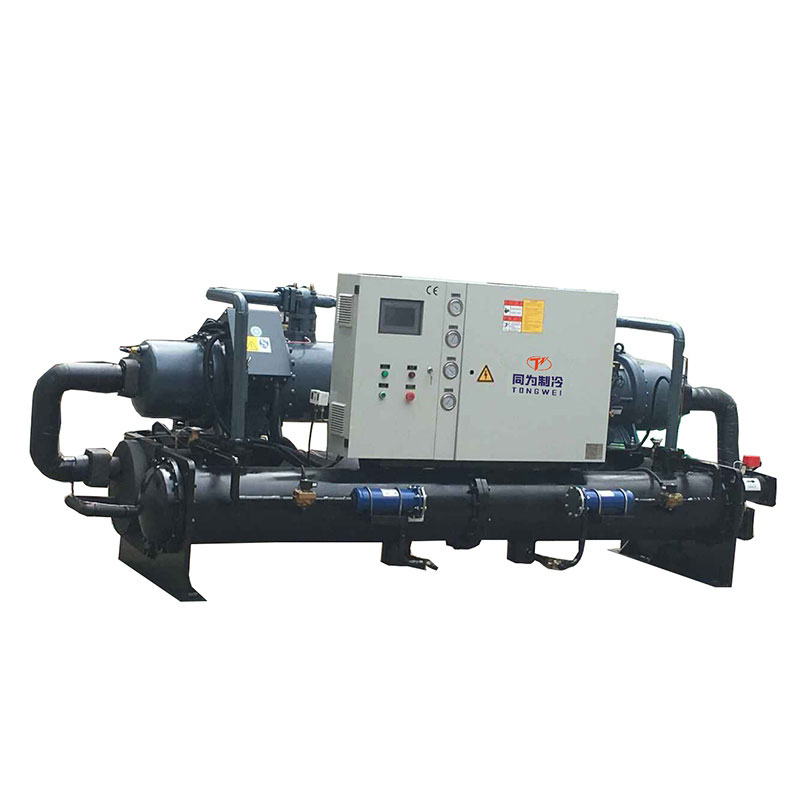

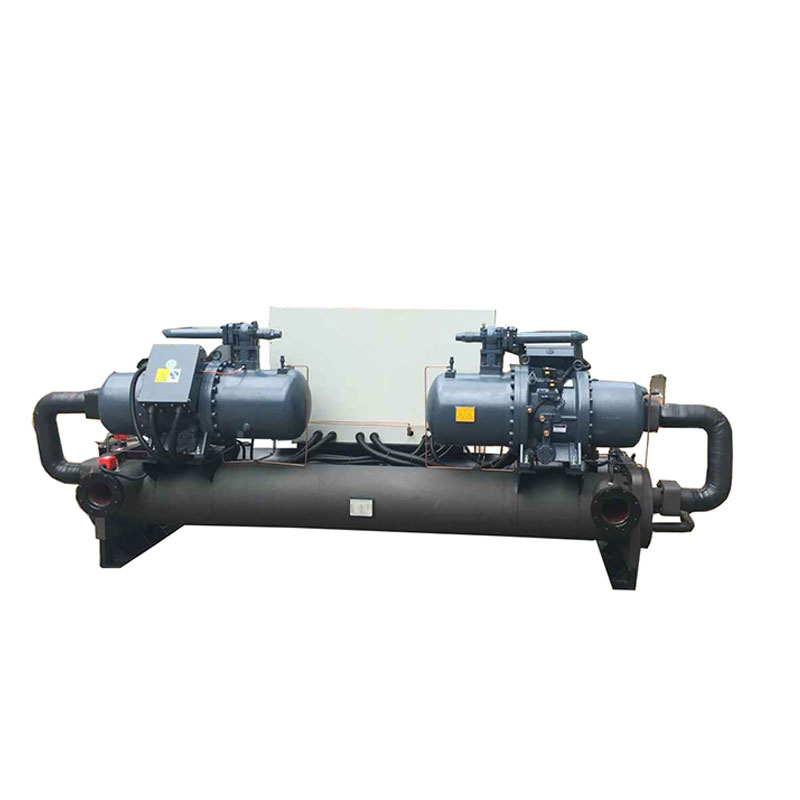

Raffreddatore a vite raffreddato ad acqua per prodotti chimici

Raffreddatore a vite raffreddato ad acqua per prodotti chimici

Il refrigeratore a vite raffreddato ad acqua è un tipo di refrigeratore d'acqua di grande capacità per soddisfare le vostre esigenze di raffreddamento su larga scala, che assorbe il calore dall'acqua di processo e lo trasferisce a una fonte d'acqua separata come una torre di raffreddamento. Questo tipo di sistemi di refrigerazione dell'acqua presenta un'elevata efficienza e stabilità. Il refrigeratore a vite raffreddato ad acqua per prodotti chimici chiamato anche refrigeratore chimico, fornisce acqua di raffreddamento a bassa temperatura, riduce la temperatura dei macchinari chimici e del processo di raffreddamento farmaceutico. I refrigeratori chimici a vite raffreddati ad acqua sono dotati di compressore a vite semiermetico Hanbell che utilizza R407c, R22, R134a e R404a, tutti disponibili a seconda delle condizioni di lavoro del refrigeratore a vite, dei requisiti applicativi e della temperatura ambiente, evaporatore a fascio tubiero, valvola di espansione e acqua -condensatore raffreddato a fascio tubiero. Con un ampio intervallo di controllo della temperatura e capacità di refrigerazione, può controllare con precisione temperature comprese tra -5°C e 25°C. È necessario collegarsi alla pompa di raffreddamento dell'acqua della torre di raffreddamento e al serbatoio dell'acqua tampone all'esterno. Non solo forniamo prodotti chimici per viti raffreddate ad acqua, ma ancherefrigeratore chimico a vite raffreddato ad aria, refrigeratore chimico a spirale raffreddato ad acqua, refrigeratore chimico a spirale raffreddato ad aria .

In qualità di produttore e fornitore leader in Cina di refrigeratori di processo da oltre 15 anni, Tongwei ha esportato vari refrigeratori raffreddati ad aria o ad acqua con capacità di raffreddamento da 10 Ton, 20 Ton, 40 Ton, 50 Ton, 80 Ton 120 Ton e 200 Ton negli Stati Uniti, Canada, Filippine , Australia, Malesia, Singapore, Indonesia, Cile, Messico, Argentina, Colombia, Sud Africa, Kuwait, Egitto, Arabia Saudita ecc. Non solo forniamo macchine frigorifere di alta qualità, ma diamo priorità a un eccellente servizio clienti. Uno dei principali vantaggi del nostro Tongwei è che i nostri clienti sono la nostra massima priorità, il che ci distingue dai nostri concorrenti. Il nostro team esperto è impegnato a fornire un eccellente servizio clienti e a garantire la vostra soddisfazione. Alcuni dei principali vantaggi che il nostro team offre per il vostro refrigeratore includono: Disimballare, pulire e testare accuratamente ogni sistema di refrigerazione prima della spedizione; Condurre controlli di qualità di routine su ogni unità; Spediamo solo macchine e sistemi nuovi di zecca ai nostri clienti; Risolviamo e risolviamo i problemi nel modo più tempestivo ed efficiente possibile.Contattacioggi per ottenere tutti questi grandi vantaggi con il tuo refrigeratore a vite raffreddato ad acqua. Un membro del nostro team sarà felice di rispondere a qualsiasi domanda tu possa avere e discutere le specifiche tecniche complete. Non vediamo l'ora di lavorare con voi.

Chiller a vite raffreddato ad acqua per specifiche tecniche chimiche

Come funziona il refrigeratore chimico a vite raffreddato ad acqua?

Poiché questo refrigeratore chimico a vite raffreddato ad acqua è raffreddato ad acqua, è necessario collegarlo alla torre di raffreddamento per dissipare il calore, il refrigeratore è dotato di evaporatore e condensatore a fascio tubiero, quindi è necessario collegare anche il serbatoio di accumulo e la pompa all'esterno, vedere il disegno del collegamento di soffiaggio per riferimento:

Raffreddatore chimico a vite raffreddato ad acqua con serbatoio dell'acqua tampone Installazione esterna come riferimento

Caratteristiche del refrigeratore chimico a vite raffreddato ad acqua

»Il refrigeratore adotta un compressore a vite Hanbell/Bitzer semichiuso. Il compressore è dotato di controllo della capacità 0-25%-50%-75%-100%, che viene regolato automaticamente in base alle variazioni di carico ed è più efficiente dal punto di vista energetico.

» Capacità di raffreddamento del refrigeratore chimico a vite raffreddato ad acqua da 30 ton a 200 ton, temperatura dell'acqua refrigerata da -10 ℃ a 25 ℃.

»Il refrigeratore chimico a vite raffreddato ad acqua utilizza uno scambio di calore a fascio tubiero ad alta efficienza per migliorare l'efficienza di raffreddamento. Allo stesso tempo, per ridurre la quantità di olio lubrificante che entra nello scambiatore di calore, il refrigeratore aumenta il contenuto di olio secondario per ridurre al minimo la quantità di olio che entra nello scambiatore di calore e lo fa passare attraverso un iniettore appositamente progettato. Il dispositivo di ritorno dell'olio guida l'olio lubrificante nello scambiatore di calore al compressore, migliorando l'efficienza di refrigerazione dell'unità e migliorando l'affidabilità del funzionamento dell'unità.

»Il refrigeratore chimico raffreddato ad acqua utilizza un controller di temperatura PLC per monitorare il funzionamento complessivo dell'unità. Il suo touch screen consente regolazioni e impostazioni. Risparmia sul consumo energetico regolando la temperatura e la pressione del refrigerante che entra nel compressore.

»Tramite una pompa dell'acqua, un flusso continuo di acqua refrigerata entra nel refrigeratore dal serbatoio dell'acqua. Il serbatoio dell'acqua e i componenti di raffreddamento del refrigeratore chimico raffreddato ad acqua sono collegati tramite tubi dell'acqua

»Il refrigerante può essere R22, R134A, R407C, R404a

»380V-415V/50Hz 3pH per design standard. Design diverso su richiesta del cliente, ad esempio 220-570 V 60 Hz 3 fasi per clienti di Filippine, Messico o Stati Uniti.

Quali sono i componenti principali del refrigeratore chimico a vite raffreddato ad acqua?

4.1 Compressore

Il compressore è il motore principale del refrigeratore a vite raffreddato ad acqua perché produce variazioni di pressione per agitare il refrigerante.

Per il refrigeratore chimico a vite raffreddato ad acqua, che è con UNO o DUE marchi Hanbell Screw o compressore a vite Bizter come optional dipende dalla capacità di refrigerazione richiesta, utilizzando il refrigerante R407C, questo compressore di marca ha un'elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Ogni compressore a vite con 4 livelli di controllo energetico 25%-50%-75%-100% per garantire che l'intero refrigeratore a vite sia stabile e garantisca elevate prestazioni di refrigerazione.

Compressore a vite Hanbell

Compressore a vite Bizter

4.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore a vite raffreddato ad acqua, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Raffreddatore a vite raffreddato ad acqua Utilizza uno scambiatore di calore a fascio tubiero e a fascio chiuso altamente efficiente come evaporatore.

Evaporatore a fascio tubiero

5.3 Condensatore

Il condensatore per il refrigeratore a vite raffreddato ad acqua è del tipo a fascio tubiero raffreddato ad acqua per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido.

Condensatore a fascio tubiero di tipo raffreddato ad acqua

5.4 Pannello di controllo

I refrigeratori Tongwei utilizzano un sistema di controllo PLC integrato con interfaccia uomo-computer e un grande pannello touch screen a LED.

Pannello di controllo PLC

5Come posso scegliere il giusto refrigeratore chimico a vite raffreddato ad acqua?

Ci sono CINQUE importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

5.1 Calcolare la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori. Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860kcal/h;1 TONNELLATA=3.517 KW;

1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

5.2 Potenza

Paesi e regioni diversi hanno standard diversi per l'elettricità industriale, gli alimentatori comuni sono 208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

5.3 Refrigerante

R22, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R407C: un buon sostituto dell'R22, buon effetto refrigerante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

5.4 Evaporatore Scegli

Il refrigeratore a vite raffreddato ad aria utilizza generalmente un evaporatore: proprio cosìscambiatore di calore a fascio tubiero.Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

5.5 Capacità del serbatoio dell'acqua tampone Scegliere

La capacità del serbatoio inerziale può essere personalizzata in base alle esigenze specifiche. Può tamponare un carico termico maggiore e immagazzinare più acqua refrigerata.

Serbatoio dell'acqua in acciaio inossidabile 304

Come scegliere la torre di raffreddamento ad acqua giusta per il tuo refrigeratore chimico a vite raffreddato ad acqua?

Il refrigeratore raffreddato ad acqua deve essere collegato alla torre di raffreddamento ad acqua e alla pompa di raffreddamento ad acqua esterna per la dissipazione del calore, quindi come scegliere il modello di torre di raffreddamento ad acqua giusto per il tuo refrigeratore a vite raffreddato ad acqua?

Ci sono tre importanti fattori di temperatura che devi considerare quando scegli una torre di raffreddamento per un refrigeratore raffreddato ad acqua:temperatura dell'acqua calda in ingresso, temperatura dell'acqua fredda in uscita, Etemperatura del bulbo umido. La temperatura dell'acqua calda è quella che entra nella torre. La temperatura dell'acqua fredda è quella che esce dall'acqua mentre la temperatura del bulbo umido si riferisce alla temperatura prevalente della regione geografica in cui si trova la torre.

Avvicinamento è il termine usato per riferirsi alla differenza tra la temperatura della fonte d'acqua quando entra nella torre e la temperatura dell'acqua una volta che ha lasciato la torre. Questo è un fattore determinante per l’efficacia del processo di scambio termico.

Per scegliere la torre di raffreddamento giusta, si dovrebbe dare priorità all’efficienza meccanica. Si riferisce alla quantità di potenza della ventola necessaria per far circolare l'aria ambiente all'interno della torre di raffreddamento. Anche l’intervallo – o la differenza di temperatura tra l’acqua calda e quella fredda – è fondamentale poiché influirà sul consumo di energia.

quindi, per scoprire come scegliere una torre dell'acqua di raffreddamento con una capacità di raffreddamento sufficiente, è necessario capire quali circostanze richiedono l'uso di una torre di raffreddamento. Si prega di notare che la seguente torre di raffreddamento ad acqua è adatta per il refrigeratore a vite raffreddato ad acqua:

Pezzo di ricambio per refrigeratore chimico a vite raffreddato ad acqua

Qual è la differenza tra il refrigeratore chimico a vite raffreddato ad aria e quello chimico a vite raffreddato ad acqua

I refrigeratori chimici a vite raffreddati ad aria e ad acqua sono entrambi tipi di refrigeratori utilizzati per l'industria chimica.

La differenza principale tra il refrigeratore d'acqua raffreddato ad aria e il refrigeratore chimico a vite raffreddato ad acqua è il condensatore:

Il condensatore di unRaffreddatore chimico a vite raffreddato ad ariaviene raffreddato dall'aria ambiente, il cui calore generato durante il processo di raffreddamento viene dissipato nell'aria circostante;

Raffreddatore chimico a vite raffreddato ad acqua con un condensatore a fascio tubiero ad acqua collegato a una torre di raffreddamento e tipicamente utilizzato in installazioni di medie e grandi dimensioni in cui l'acqua è disponibile. Quindi il refrigeratore d'acqua raffreddato ad acqua deve essere collegato alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua all'esterno, l'installazione è più problematica rispetto al refrigeratore a vite raffreddato ad aria.

Ma se la temperatura ambiente è molto superiore a 50 ℃, ti consigliamo di utilizzare un refrigeratore chimico a vite raffreddato ad acqua, poiché il refrigeratore a vite raffreddato ad aria può consumare più energia per ottenere la stessa capacità di raffreddamento a causa delle limitazioni dell'aria come mezzo di scambio termico e dell'acqua Il refrigeratore d'acqua raffreddato utilizza una fonte d'acqua costante per una dissipazione del calore più stabile ed efficiente, quindi a temperature ambiente elevate, il refrigeratore d'acqua raffreddato ad acqua è una scelta più efficiente dal punto di vista energetico e migliore per la tua applicazione.

Raffreddatore chimico a vite raffreddato ad aria

Modalità di spedizione del refrigeratore chimico a vite raffreddato ad acqua

In qualità di fornitore ed esportatore professionale di refrigeratori d'acqua, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigerante è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da parte di professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata ai nostri clienti.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore di refrigeratori di tipo chimico a vite raffreddati ad acqua?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
