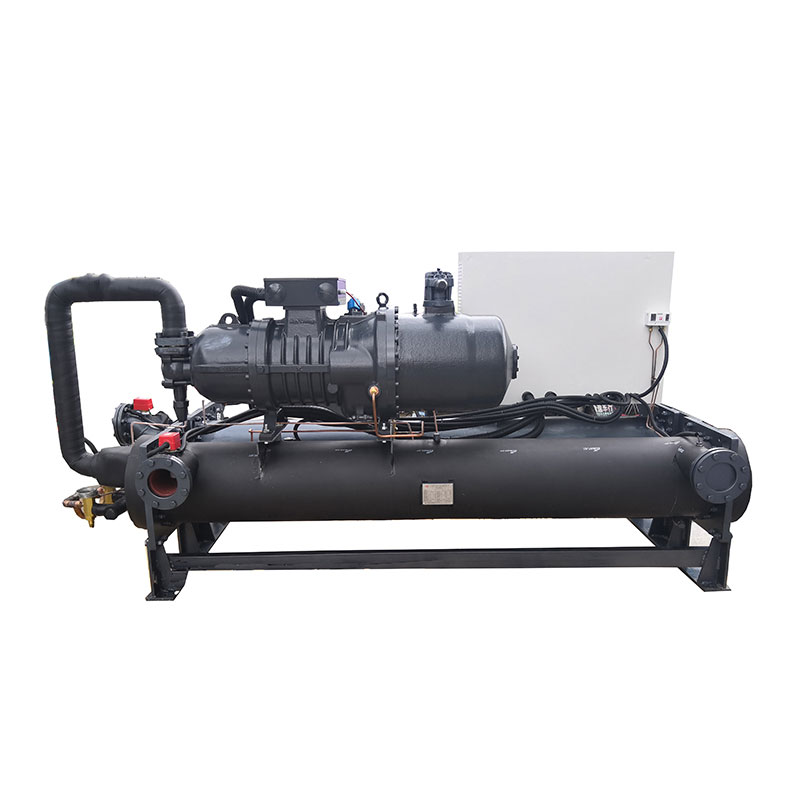

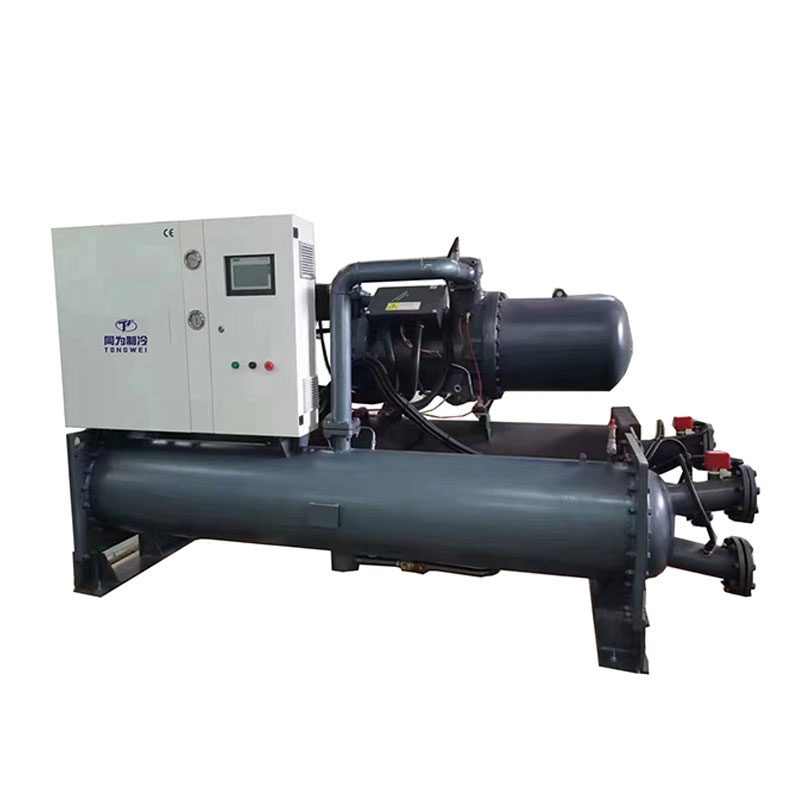

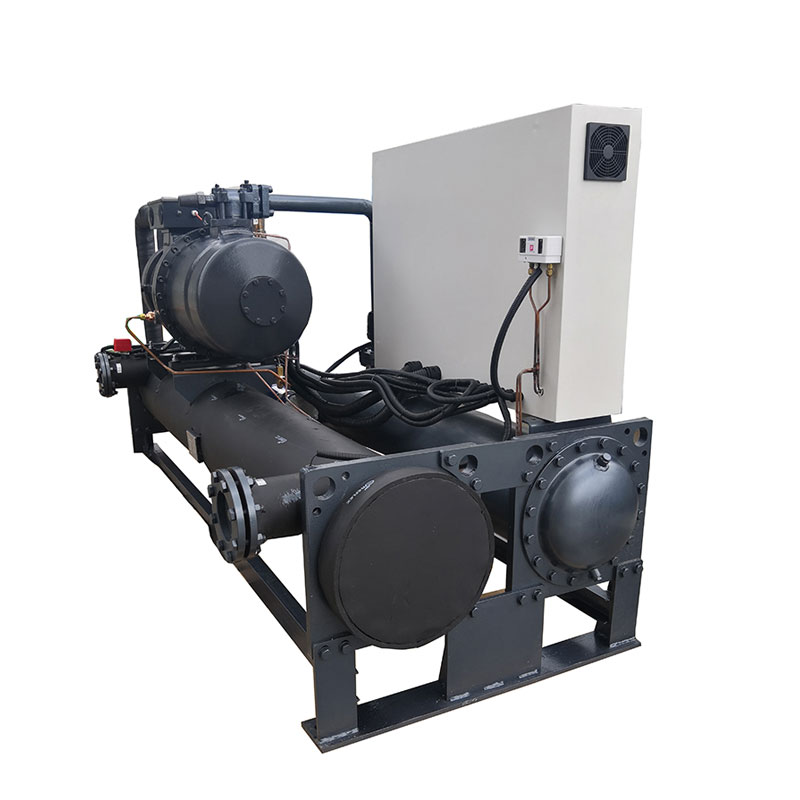

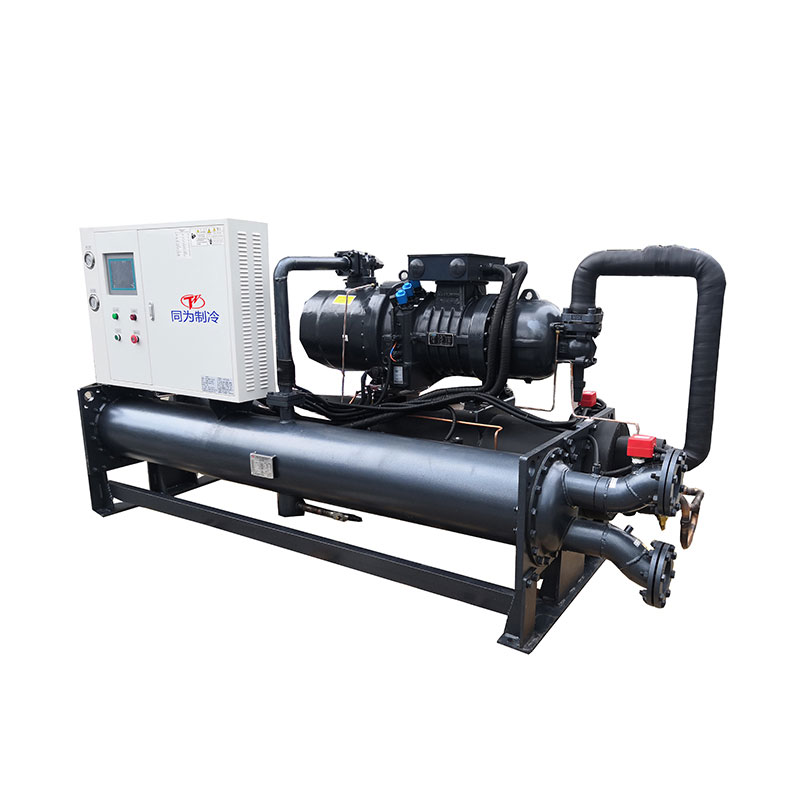

Chiller con compressore a vite da 100 tonnellate

Chiller con compressore a vite da 100 tonnellate

Il refrigeratore a vite raffreddato ad acqua è un tipo di macchina di raffreddamento dotata di un compressore a vite semiermetico ed evaporatore allagato per un funzionamento di raffreddamento ad alta efficienza energetica. Utilizza l'acqua di ricircolo proveniente da una torre di raffreddamento per facilitare lo scambio di calore. Una volta che l'acqua viene trattata da un sorgente come una torre di raffreddamento, un fiume, uno stagno, ecc., passa attraverso il condensatore raffreddato ad acqua e la torre di raffreddamento prima di essere emessa come aria fresca nella stanza o nell'edificio. Rispetto ai refrigeratori a vite raffreddati ad aria, i refrigeratori a vite raffreddati ad acqua offrono in genere maggiore efficienza di raffreddamento e livelli di rumore più bassi.

Il refrigeratore a vite raffreddato ad acqua da 100 tonnellate modello TW-350WSH, la cui capacità di raffreddamento è di 350 KW o da noi chiamata 100 HP, è dotato di UN compressore a vite semiermetico a campana che utilizza R407c, R22, R134a e R404a sono tutti disponibili a seconda del refrigeratore a vite condizioni di lavoro, requisiti applicativi e temperatura ambiente, evaporatore a fascio tubiero, valvola di espansione e condensatore a fascio tubiero raffreddato ad acqua. Con un ampio intervallo di controllo della temperatura e capacità di refrigerazione, può controllare con precisione temperature comprese tra 5°C e 25°C, rendendolo adatto a settori quali quelli della plastica (stampaggio a iniezione, estrusione), imballaggi in plastica, produzione automobilistica, produzione elettronica, galvanica, prodotti farmaceutici, prodotti chimici, raffreddamento a ultrasuoni, stampa e altri. I refrigeratori a vite raffreddati ad acqua sono la scelta ideale nel campo del raffreddamento industriale, garantendo il funzionamento stabile di apparecchiature e processi.

In qualità di produttore e fornitore leader in Cina di refrigeratori a vite da oltre 15 anni, Tongwei ha esportato vari refrigeratori a vite raffreddati ad aria o ad acqua con capacità di raffreddamento da 40 Ton, 50 Ton, 80 Ton 120 Ton e 200 Ton negli Stati Uniti, Canada, Filippine, Australia, Malesia, Singapore, Indonesia, Cile, Messico, Argentina, Colombia, Sud Africa, Kuwait, Egitto, Arabia Saudita ecc. Con molti anni di esperienza nella refrigerazione, garantiamo la produzione della migliore macchina di refrigerazione con specifiche sorprendenti, offerte di super garanzia e le migliori servizio post-vendita. Siamo in grado di fornire non solo refrigeratori con configurazione standard ma anche altri prodotti personalizzati. Vi preghiamo di contattarci per ottenere la migliore soluzione di raffreddamento ad acqua del vostro refrigeratore a vite raffreddato ad acqua.

Specifiche tecniche del refrigeratore con compressore a vite da 100 tonnellate MODELLO: TW-350WSH

Come funziona il refrigeratore con compressore a vite da 100 tonnellate?

Poiché questo refrigeratore con compressore a vite da 100 tonnellate è raffreddato ad acqua, è necessario collegarlo alla torre di raffreddamento per dissipare il calore, il refrigeratore è dotato di evaporatore e condensatore a fascio tubiero, quindi è necessario collegare anche il serbatoio di accumulo e la pompa all'esterno, vedere il disegno del collegamento di soffiaggio per riferimento:

Raffreddatore a vite raffreddato ad acqua da 100 tonnellate con serbatoio dell'acqua tampone Installazione esterna come riferimento

Caratteristiche del refrigeratore a vite raffreddato ad acqua

»Il refrigeratore adotta un compressore a vite semichiuso. Il compressore è dotato di controllo della capacità 0-25%-50%-75%-100%, che viene regolato automaticamente in base alle variazioni di carico ed è più efficiente dal punto di vista energetico.

»Il refrigeratore a vite raffreddato ad acqua utilizza uno scambio di calore a fascio tubiero ad alta efficienza per migliorare l'efficienza di raffreddamento. Allo stesso tempo, per ridurre la quantità di olio lubrificante che entra nello scambiatore di calore, il refrigeratore aumenta il contenuto di olio secondario per ridurre al minimo la quantità di olio che entra nello scambiatore di calore e lo fa passare attraverso un iniettore appositamente progettato. Il dispositivo di ritorno dell'olio guida l'olio lubrificante nello scambiatore di calore al compressore, migliorando l'efficienza di refrigerazione dell'unità e migliorando l'affidabilità del funzionamento dell'unità.

»Il refrigeratore a vite raffreddato ad acqua utilizza un controller di temperatura PLC per monitorare il funzionamento complessivo dell'unità. Il suo touch screen consente regolazioni e impostazioni. Risparmia sul consumo energetico regolando la temperatura e la pressione del refrigerante che entra nel compressore.

»Tramite una pompa dell'acqua, un flusso continuo di acqua refrigerata entra nel refrigeratore dal serbatoio dell'acqua. Il serbatoio dell'acqua e i componenti di raffreddamento del refrigeratore a vite raffreddato ad acqua sono collegati tramite tubi dell'acqua

»Il refrigerante può essere R22, R134A, R407C, R404a

»380V-415V/50Hz 3pH per design standard. Design diverso su richiesta del cliente, ad esempio 220-570 V 60 Hz 3 fasi per clienti di Filippine, Messico o Stati Uniti.

Quali sono i componenti principali del refrigeratore con compressore a vite da 100 tonnellate

4.1 Compressore

Il compressore è il motore principale del refrigeratore a vite raffreddato ad acqua perché produce variazioni di pressione per agitare il refrigerante.

Per il refrigeratore con compressore a vite da 100 tonnellate, che è con UN'unità del marchio Hanbell Screw o il compressore a vite Bizter come optional dipende dalla capacità di refrigerazione richiesta, utilizzando il refrigerante R407C, questo compressore di marca ha un'elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durevolezza, sicurezza e stabilità.

Ogni compressore a vite con 4 livelli di controllo energetico 25%-50%-75%-100% per garantire che l'intero refrigeratore a vite sia stabile e garantisca elevate prestazioni di refrigerazione.

Compressore a vite Hanbell

Compressore a vite Bizter

4.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore raffreddato ad acqua, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, si trova tra il compressore e la valvola di espansione. Raffreddatore a vite raffreddato ad acqua Utilizza uno scambiatore di calore a fascio tubiero e a fascio chiuso altamente efficiente come evaporatore.

Evaporatore a fascio tubiero

5.3 Condensatore

Il condensatore per il refrigeratore a vite raffreddato ad acqua è del tipo a fascio tubiero raffreddato ad acqua per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido.

Condensatore a fascio tubiero di tipo raffreddato ad acqua

5.4 Pannello di controllo

I refrigeratori Tongwei utilizzano un sistema di controllo PLC integrato con interfaccia uomo-computer e un grande pannello touch screen a LED.

Pannello di controllo PLC

Come posso scegliere il giusto refrigeratore a vite raffreddato ad acqua?

Ci sono cinque importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

5.1 Calcolare la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori. Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860kcal/h;1 TONNELLATA=3.517 KW;

1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

5.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

5.3 Refrigerante

R22, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R407C: un buon sostituto dell'R22, buon effetto refrigerante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

5.4 Evaporatore Scegli

Il refrigeratore a vite raffreddato ad aria utilizza generalmente un evaporatore: proprio cosìscambiatore di calore a fascio tubiero.Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

5.5 Capacità del serbatoio dell'acqua tampone Scegliere

La capacità del serbatoio inerziale può essere personalizzata in base alle esigenze specifiche. Può tamponare un carico termico maggiore e immagazzinare più acqua refrigerata.

Serbatoio dell'acqua in acciaio inossidabile 304

Come scegliere la torre di raffreddamento ad acqua giusta per il tuo refrigeratore a vite raffreddato ad acqua?

Il refrigeratore raffreddato ad acqua deve essere collegato alla torre di raffreddamento ad acqua e alla pompa di raffreddamento ad acqua esterna per la dissipazione del calore, quindi come scegliere il modello di torre di raffreddamento ad acqua giusto per il tuo refrigeratore a vite raffreddato ad acqua?

Ci sono tre importanti fattori di temperatura che devi considerare quando scegli una torre di raffreddamento per un refrigeratore raffreddato ad acqua:temperatura dell'acqua calda in ingresso, temperatura dell'acqua fredda in uscita, Etemperatura del bulbo umido. La temperatura dell'acqua calda è quella che entra nella torre. La temperatura dell'acqua fredda è quella che esce dall'acqua mentre la temperatura del bulbo umido si riferisce alla temperatura prevalente della regione geografica in cui si trova la torre.

Avvicinamento è il termine usato per riferirsi alla differenza tra la temperatura della fonte d'acqua quando entra nella torre e la temperatura dell'acqua una volta che ha lasciato la torre. Questo è un fattore determinante per l’efficacia del processo di scambio termico.

Per scegliere la torre di raffreddamento giusta, si dovrebbe dare priorità all’efficienza meccanica. Si riferisce alla quantità di potenza della ventola necessaria per far circolare l'aria ambiente all'interno della torre di raffreddamento. Anche l’intervallo – o la differenza di temperatura tra l’acqua calda e quella fredda – è fondamentale poiché influirà sul consumo di energia.

quindi, per scoprire come scegliere una torre dell'acqua di raffreddamento con una capacità di raffreddamento sufficiente, è necessario capire quali circostanze richiedono l'uso di una torre di raffreddamento. Si prega di notare che la seguente torre di raffreddamento ad acqua è adatta per il refrigeratore a vite raffreddato ad acqua:

Pezzo di ricambio per refrigeratore a vite raffreddato ad acqua

Qual è la differenza tra un refrigeratore a vite raffreddato ad aria e un refrigeratore a vite raffreddato ad acqua

I refrigeratori a vite raffreddati ad aria e ad acqua sono entrambi tipi di refrigeratori utilizzati per applicazioni di raffreddamento in vari settori.

La differenza principale tra il refrigeratore a vite raffreddato ad aria e il refrigeratore a vite raffreddato ad acqua è il condensatore:

Il condensatore di unRaffreddatore a vite raffreddato ad ariaviene raffreddato dall'aria ambiente, il cui calore generato durante il processo di raffreddamento viene dissipato nell'aria circostante;

Raffreddatore a vite raffreddato ad acqua con un condensatore a fascio tubiero ad acqua collegato a una torre di raffreddamento e tipicamente utilizzato in installazioni di medie e grandi dimensioni in cui l'acqua è disponibile. Quindi il refrigeratore a vite raffreddato ad acqua deve essere collegato alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua all'esterno , l'installazione è più problematica rispetto al refrigeratore a vite raffreddato ad aria.

Ma se la temperatura ambiente è molto superiore a 50 ℃, ti consigliamo di utilizzare un refrigeratore a vite raffreddato ad acqua, poiché il refrigeratore a vite raffreddato ad aria può consumare più energia per ottenere la stessa capacità di raffreddamento a causa delle limitazioni dell'aria come mezzo di scambio termico e del raffreddamento ad acqua Il refrigeratore a vite utilizza una fonte d'acqua costante per una dissipazione del calore più stabile ed efficiente, quindi a temperature ambiente elevate, il refrigeratore a vite raffreddato ad acqua è una scelta più efficiente dal punto di vista energetico e migliore per la tua applicazione.

Raffreddatore a vite raffreddato ad aria

8. Applicazioni industriali del refrigeratore a vite raffreddato ad acqua

I refrigeratori a vite raffreddati ad acqua sono sistemi di refrigerazione molto popolari in grado di fornire fonti di raffreddamento ad acqua costanti e affidabili sia per uso industriale che commerciale.

I refrigeratori a vite raffreddati ad acqua sono ampiamente utilizzati anche nell'industria della plastica, nell'industria alimentare, nell'industria chimica e nel raffreddamento di cemento/calcestruzzo.

8.1 Industria della plastica

I refrigeratori a vite raffreddati ad acqua sono ampiamente utilizzati anche nella lavorazione della plastica e nell'industria della plastica, tra cui lo stampaggio a iniezione di plastica, l'estrusione di plastica e linee di estrusione, macchine per soffiaggio.

La funzione dell'utilizzo di un refrigeratore a vite raffreddato ad acqua è quella di fornire la portata dell'acqua di raffreddamento per raffreddare la temperatura dello stampo di plastica per garantire la qualità del prodotto e l'efficienza della produzione.

Chiller a vite raffreddato ad acqua per l'industria della plastica

8.2 Industria alimentare

I refrigeratori raffreddati ad acqua sono importanti nell'industria alimentare per mantenere il controllo della temperatura, preservare la qualità, supportare vari processi produttivi e rispettare le normative.

Raffreddatore a vite raffreddato ad acqua per l'industria alimentare

8.3 Industria chimica

L'industria farmaceutica prepara i medicinali elaborandoli attraverso diversi parametri di riscaldamento e raffreddamento come miscelazione, estrusione, miscelazione, refrigeratori a vite raffreddati ad aria sono macchine di raffreddamento che forniscono acqua di raffreddamento a bassa temperatura, riducono la temperatura dei macchinari chimici e del processo di raffreddamento farmaceutico.

Chiller a vite raffreddato ad acqua per l'industria chimica

8.4 Raffreddamento cemento/calcestruzzo

La produzione del cemento comporta una serie di reazioni chimiche che generano quantità significative di calore. Il cemento viene solitamente miscelato con acqua per ottenere un materiale noto come calcestruzzo, la cui temperatura è in gran parte determinata dall'acqua utilizzata nella combinazione chimica di aggregati di cemento e acqua.

Modalità di spedizione del refrigeratore con compressore a vite da 100 tonnellate

In qualità di fornitore ed esportatore professionale di refrigeratori d'acqua, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigerante è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da parte di professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata ai nostri clienti.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.
