Raffreddatore industriale a scorrimento raffreddato ad acqua da 50 tonnellate

Raffreddatore industriale a scorrimento raffreddato ad acqua da 50 tonnellate 200KW

Il refrigeratore industriale a scorrimento raffreddato ad acqua da 50 tonnellate di alta qualità è offerto dai produttori cinesi Tongwei. Il refrigeratore scroll industriale raffreddato ad acqua prevede che il raffreddamento derivante dal calore assorbito venga respinto nel circuito del fluido aggiuntivo. È uno scambiatore di calore che rimuove il calore non necessario dal refrigerante e lo trasferisce all'acqua che lo attraversa. Poiché è raffreddato ad acqua, il condensatore funziona come uno scambiatore di calore specializzato che condensa il gas ad alta temperatura e alta pressione dal compressore in un liquido.

Quindi ha torri di raffreddamento, fiumi o stagni per dissipare il calore. Tongwei è uno dei noti produttori di refrigeratori industriali. Il refrigeratore scroll industriale raffreddato ad acqua è dotato di diversi componenti di base, tra cui: torre di raffreddamento, pompa dell'acqua del condensatore, dispositivo di raffreddamento e serbatoio dell'acqua.

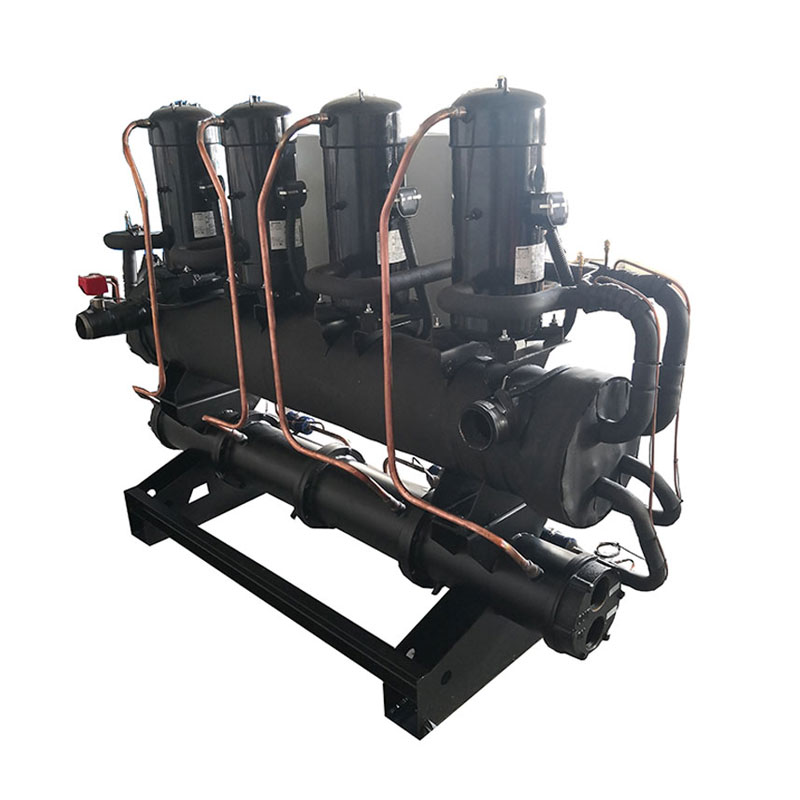

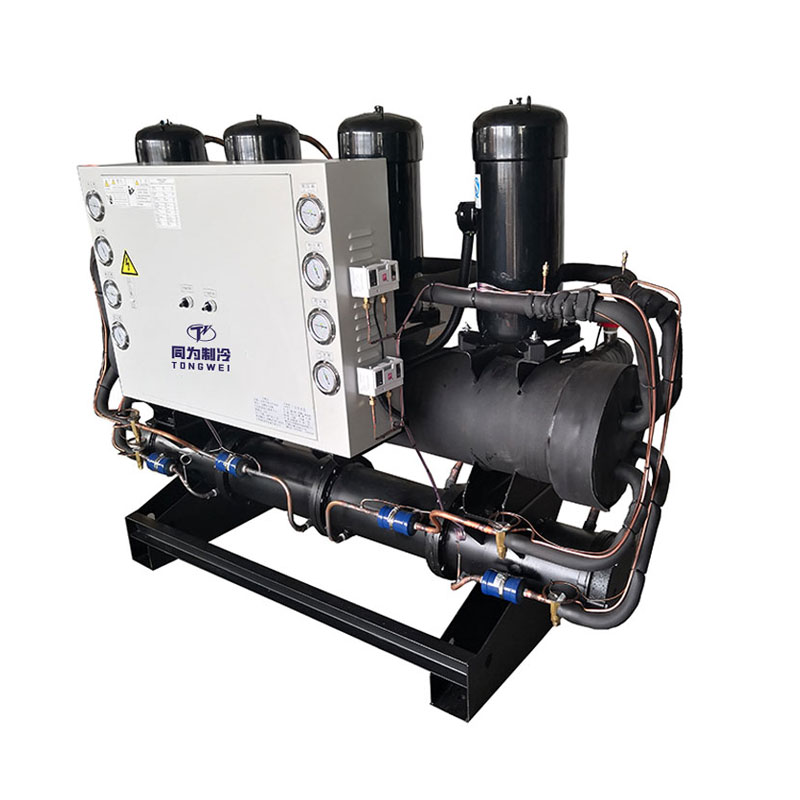

Chiller industriale Scroll raffreddato ad acqua da 50 tonnellate modello TW-60 WF con QUATTRO compressori ermetici SCROLL Panasonic/Danfoss da 15 HP che utilizzano refrigerante R410A/R407C, evaporatore a fascio tubiero senza serbatoio dell'acqua. Il refrigerante è un gas che non danneggia l'ozono ed è considerato rispettoso dell'ambiente. I refrigeratori scroll raffreddati ad acqua industriali combinano il design innovativo dell'evaporatore con la più recente tecnologia di risparmio energetico per formare un dispositivo efficiente, affidabile e ad un prezzo competitivo, sono ampiamente utilizzati per la temperatura controllata dell'acqua di prodotti, meccanismi e macchinari di fabbrica in un'ampia gamma di settori quali stampaggio a iniezione, macchine per estrusione, alimenti e bevande, utensili e fustellatura, laser, prodotti chimici, farmaceutici e altro ancora.

I nostri refrigeratori scroll industriali raffreddati ad acqua sono dotati di componenti di alta qualità e tecnologia all'avanguardia che aderisce agli standard del settore. Per i refrigeratori offerti da Tongwei, i nostri clienti possono scegliere tra molte specifiche e dimensioni. Inoltre, essendo uno dei principali produttori e fornitori di refrigeratori d'acqua, offriamo questi refrigeratori ai nostri clienti a prezzi competitivi. Se stai cercando il produttore di refrigeratori industriali a spirale raffreddati ad acqua da 5KW a 200KW in Cina, contattaci ora per il modello di refrigeratore adatto all'indirizzo costi ragionevoli.

Raffreddatore industriale a scorrimento raffreddato ad acqua da 150 kW Specifiche tecniche MODELLO: TW-50WF

Come funziona il refrigeratore industriale Scroll raffreddato ad acqua da 50 tonnellate?

Caratteristiche del refrigeratore industriale Scroll raffreddato ad acqua

»Refrigeratore scroll industriale raffreddato ad acqua con capacità da 5KW a 200 KW

»Controllo della temperatura da 7℃ a 25℃

»220V-570V/60HZ 3PH per personalizzare il design. Diversi design disponibili su richiesta

»Compressore scroll di alta qualità Panasonic/Danfoss

»Evaporatore a fascio tubiero.

»I componenti elettrici del marchio Schneider garantiscono il funzionamento stabile del refrigeratore con compressore scroll raffreddato ad acqua e una lunga durata

»Basso rumore e meno vibrazioni

»Collegamento con torre di raffreddamento ad acqua per un raffreddamento ad alta efficienza

Quali sono i componenti principali del refrigeratore industriale a scorrimento raffreddato ad acqua da 50 tonnellate?

4.1 Compressore

Il compressore è il motore principale dei refrigeratori scroll raffreddati ad acqua industriali perché produce variazioni di pressione per agitare il refrigerante.

Per il refrigeratore industriale Scroll raffreddato ad acqua da 50 tonnellate 200KW, che è con QUATTRO unità 15HP compressore di marca Panasonic / Danfoss, utilizzando refrigerante R410A/R407C, questo compressore di marca è dotato di elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Compressore Panasonic

4.2 Evaporatore

L'evaporatore è un componente cruciale del sistema di raffreddamento industriale scroll raffreddato ad acqua, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori:evaporatore a serpentina nel serbatoio dell'acqua, evaporatore a fascio tubiero, evaporatore a piastre in acciaio inossidabile 304SS.

Bobina nell'evaporatore del serbatoio dell'acqua SS

Tipo a piastra SS + evaporatore del serbatoio dell'acqua

Evaporatore a fascio tubiero

4.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso.

la pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, comunicacelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per il raffreddamento della macchina soffiatrice di bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar sbarra .

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

4.4 Condensatore

Il condensatore per il sistema di raffreddamento scroll industriale raffreddato ad acqua è a fascio tubiero, con i tubi di rame interni che utilizzano un processo di goffratura della filettatura esterna. Questo design migliora efficacemente l'efficienza dello scambio di calore tra il refrigerante e l'acqua durante il processo. Rispetto ai tradizionali tubi di rame lisci, il processo di goffratura della filettatura esterna aumenta la superficie dei tubi di rame, ampliando così l'area di contatto per lo scambio termico e migliorando la conduttività termica del condensatore. Questo design di ottimizzazione consente al condensatore del refrigeratore raffreddato ad acqua di trasferire il calore dal refrigerante all'acqua in modo più rapido e coerente, consentendo all'acqua di portare via il calore.

Condensatore a fascio tubiero

4.5 Pannello di controllo

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Pezzo di ricambio per refrigeratore industriale Scroll raffreddato ad acqua

Come posso scegliere il giusto refrigeratore industriale Scroll raffreddato ad acqua?

Ci sono cinque importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

6.1 Capacità di raffreddamento del refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori. Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860kcal/ora;  1 TONNELLATA=3.517 KW; 1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico= C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

6.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

6.3 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

6.4 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

6.5 Evaporatore Scegli

I refrigeratori hanno generalmente due tipi di evaporatori: uno èserpentina nell'evaporatore del serbatoio dell'acqua,l'altro lo èguscio e tubo evaporatoR.

Evaporatore a serpentina e serbatoio, dotato di serbatoio di stoccaggio dell'acqua integrato per un utilizzo più conveniente, quindi non sono necessari serbatoi tampone aggiuntivi. Questo è anche il nostro evaporatore standard per il refrigeratore, se non disponi di un serbatoio tampone, utilizziamo questo evaporatore semplicemente per il tuo refrigeratore.

Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

Come scegliere la torre di raffreddamento ad acqua giusta per il tuo refrigeratore industriale Scroll raffreddato ad acqua?

Il refrigeratore a spirale raffreddato ad acqua deve essere collegato alla torre di raffreddamento ad acqua e alla pompa di raffreddamento ad acqua esterna per la dissipazione del calore, quindi come scegliere il modello di torre di raffreddamento ad acqua giusto per il tuo refrigeratore d'acqua?

Ci sono tre importanti fattori di temperatura che devi considerare quando scegli una torre di raffreddamento per un refrigeratore raffreddato ad acqua:temperatura dell'acqua calda in ingresso, temperatura dell'acqua fredda in uscita, Etemperatura del bulbo umido. La temperatura dell'acqua calda è quella che entra nella torre. La temperatura dell'acqua fredda è quella che esce dall'acqua mentre la temperatura del bulbo umido si riferisce alla temperatura prevalente della regione geografica in cui si trova la torre.

Avvicinamento è il termine usato per riferirsi alla differenza tra la temperatura della fonte d'acqua quando entra nella torre e la temperatura dell'acqua una volta uscita dalla torre. Questo è un fattore determinante per l’efficacia del processo di scambio termico.

Per scegliere la torre di raffreddamento giusta, si dovrebbe dare priorità all’efficienza meccanica. Si riferisce alla quantità di potenza della ventola necessaria per far circolare l'aria ambiente all'interno della torre di raffreddamento. Anche l’intervallo – o la differenza di temperatura tra l’acqua calda e quella fredda – è fondamentale poiché influirà sul consumo di energia.

quindi, per scoprire come scegliere una torre dell'acqua di raffreddamento con una capacità di raffreddamento sufficiente, è necessario capire quali circostanze richiedono l'uso di una torre di raffreddamento. Si prega di notare che la seguente torre di raffreddamento ad acqua è adatta per il refrigeratore a vite raffreddato ad acqua:

Applicazioni industriali di refrigeratori scroll raffreddati ad acqua industriali

Il refrigeratore industriale a spirale raffreddato ad acqua è un sistema di refrigerazione molto popolare in grado di fornire fonti di raffreddamento ad acqua costanti e affidabili sia per uso industriale che commerciale, ampiamente utilizzato anche nell'industria della plastica, nell'industria alimentare, nell'industria chimica e in altri settori industriali.

8.1 Industria della plastica

I refrigeratori industriali a spirale raffreddati ad acqua sono ampiamente utilizzati anche nella lavorazione della plastica e nell'industria della plastica, tra cui lo stampaggio a iniezione di plastica, l'estrusione di plastica e linee di estrusione, macchine per soffiaggio.

La funzione dell'utilizzo di un refrigeratore scroll industriale raffreddato ad aria è quella di fornire la portata dell'acqua di raffreddamento per raffreddare la temperatura dello stampo di plastica per garantire la qualità del prodotto e l'efficienza della produzione.

Chiller industriale scroll raffreddato ad acqua per l'industria della plastica

8.2 Industria alimentare e delle bevande

I sistemi di raffreddamento scroll raffreddati ad acqua rappresentano un modo efficiente per raffreddare i vostri prodotti senza congelarli nel recipiente di produzione. Alcuni esempi come la fermentazione del vino, il refrigeratore di birra/birrificio, i refrigeratori di acqua gassata e i processi lattiero-caseari sono stati tutti migliorati con l'uso di refrigeratori a spirale raffreddati ad acqua. L'acqua viene raffreddata nei refrigeratori e quindi scorre attraverso tubi a circuito chiuso collegati ai contenitori di alimenti e bevande dello scambiatore di calore. Ciò previene la corrosione del metallo, spesso presente nell'acqua, e mantiene il prodotto a una temperatura costante. Se hai bisogno del miglior lievito per mantenere la fermentazione del vino o per evitare che il latte irrancidisca, un refrigeratore a spirale raffreddato ad acqua può aiutarti a ottenere i risultati ideali.

Raffreddatore industriale per l'industria alimentare

8.3 Industria chimica

L'industria farmaceutica prepara i medicinali elaborandoli attraverso diversi parametri di riscaldamento e raffreddamento come miscelazione, estrusione, miscelazione, refrigeratori a spirale raffreddati ad acqua sono macchine di raffreddamento che forniscono acqua di raffreddamento a bassa temperatura, riducono la temperatura dei macchinari chimici e del processo di raffreddamento farmaceutico.

Chiller industriale scroll raffreddato ad acqua per l'industria chimica

9Modalità di spedizione del refrigeratore industriale a scorrimento raffreddato ad acqua da 50 tonnellate

In qualità di fornitore ed esportatore professionale di refrigeratori d'acqua industriali, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigerante è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, quindi la consegna aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante dopo che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore di refrigeratori a compressore raffreddati ad acqua industriali?

▪ Esperienza di cui ti puoi fidare

Da oltre 15 anni progettiamo e costruiamo refrigeratori per processi industriali. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina refrigerante durevole e affidabile e prezzo competitivo

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
