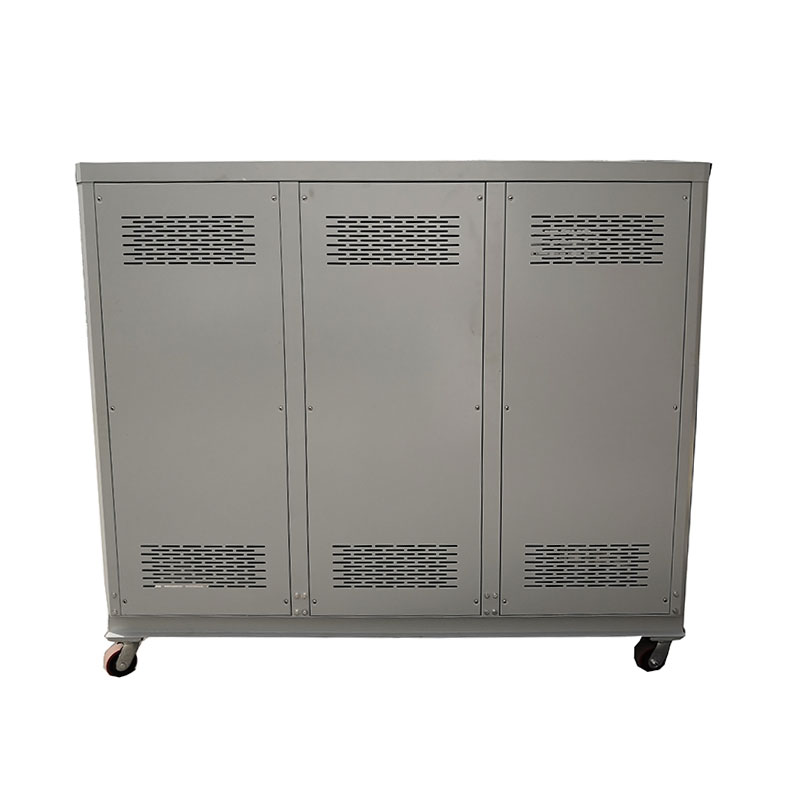

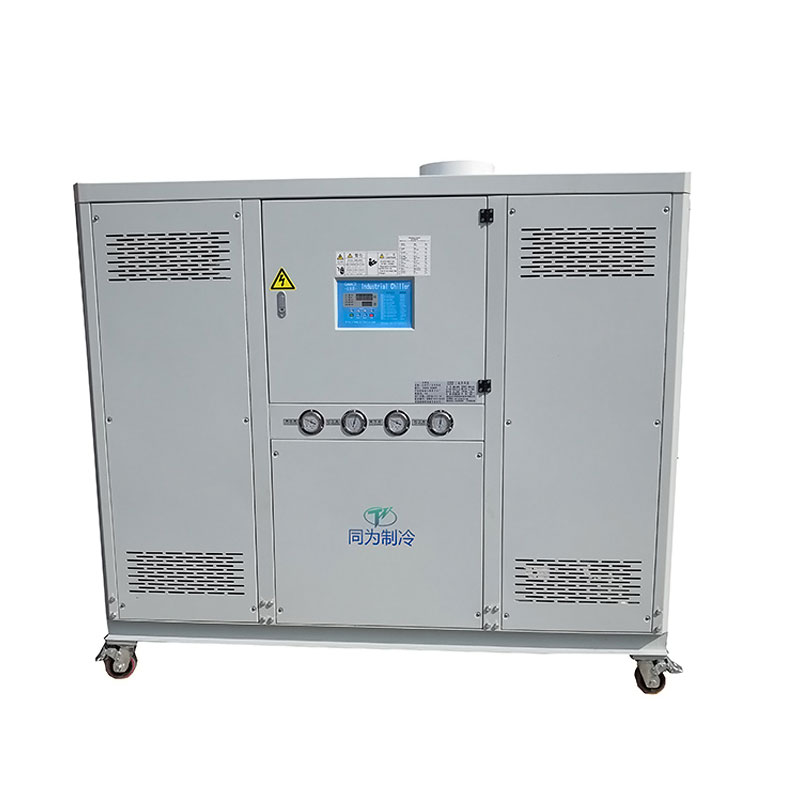

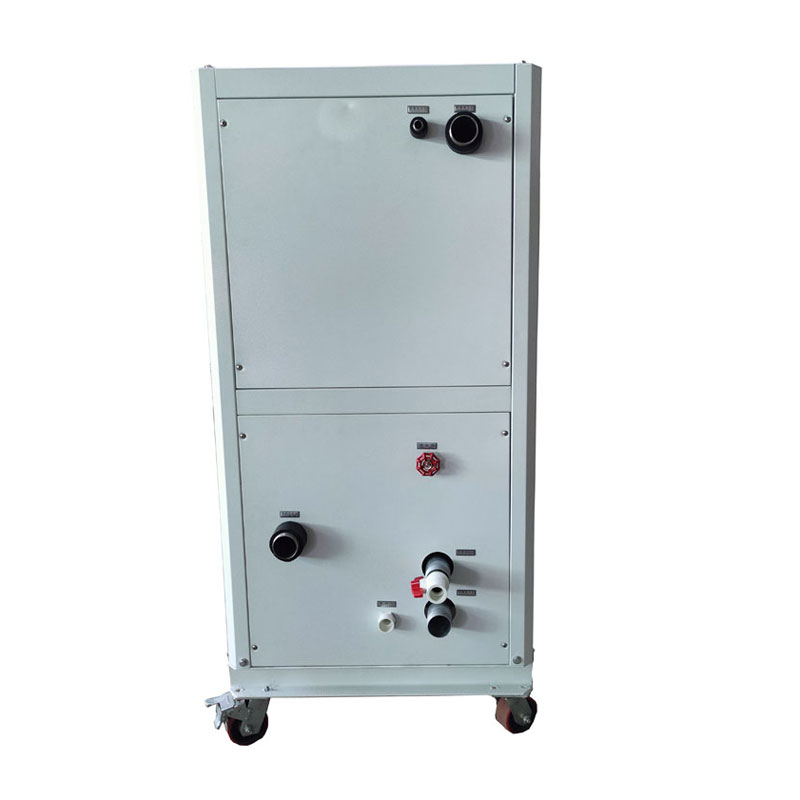

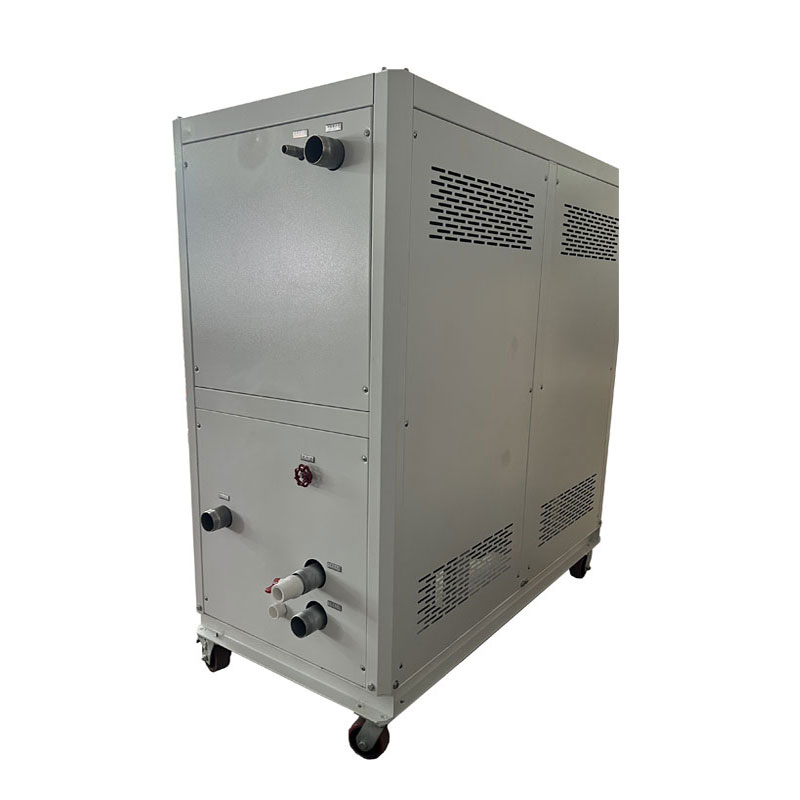

Raffreddatore ad acqua monoblocco industriale da 25 HP

Raffreddatore ad acqua confezionato industriale da 25HP 80KW

Tongwei è uno dei principali produttori e fornitori di refrigeratori raffreddati ad acqua industriali confezionati in Cina da 25 HP. Il refrigeratore industriale raffreddato ad acqua è un tipo di dispositivo di raffreddamento utilizzato per rimuovere il calore da un processo e dispone di una torre di raffreddamento separata per rimuovere il calore dal refrigerante, che si riferisce a una configurazione di progettazione unica di un sistema di refrigerazione autonomo che combina tutti i componenti necessari, inclusi - Circuito frigorifero, controllo ed impianto elettrico, pompa dell'acqua e serbatoio dell'acqua, tutto in un'unica unità. Nella maggior parte dei casi, i refrigeratori monoblocco hanno un ingombro, sono mobili e sono posizionati vicino al processo da raffreddare. La capacità di raffreddamento di queste unità refrigeranti varia solitamente da 1 tonnellata a 60 tonnellate.

Chiller industriale monoblocco raffreddato ad acqua da 25 HP modello TW-25WD con DUE compressori ermetici scroll Panasonic/Danfoss da 12,5 HP che utilizzano refrigerante R410A/R407C. Il refrigerante è un gas che non danneggia l'ozono ed è considerato rispettoso dell'ambiente. Queste unità di raffreddamento monoblocco combinano il design innovativo dell'evaporatore con la più recente tecnologia di risparmio energetico per formare un refrigeratore di processo efficiente, affidabile e completamente monoblocco a un prezzo competitivo, sono ampiamente utilizzati per la temperatura controllata dell'acqua di prodotti, meccanismi e macchinari di fabbrica in un un'ampia gamma di settori quali stampaggio a iniezione, macchine per estrusione, alimenti e bevande, utensili e fustellatura, laser, prodotti chimici, macchine utensili, semiconduttori e altro ancora.

Tongwei è considerato uno dei principali produttori e fornitori di refrigeratori industriali, lavoriamo su una varietà di progetti di raffreddamento con requisiti, capacità e temperature del fluido diversi. Cerchiamo sempre di fornire personale qualificato e professionale per supportare i nostri prodotti e progetti di installazione. Con anni di esperienza nella ricerca, nello sviluppo e nella produzione di refrigeratori, Tongwei aiuta a migliorare la qualità dei prodotti e a ridurre i tempi di produzione.

Specifiche tecniche del refrigeratore raffreddato ad acqua confezionato industriale 25HP MODELLO: TW-25WD

Come funziona il refrigeratore industriale monoblocco raffreddato ad acqua 25HP?

Caratteristiche del refrigeratore industriale raffreddato ad acqua confezionato

»Chiller raffreddato ad acqua con pacchetto industriale con capacità da 5KW a 200 KW

»Controllo della temperatura da 7℃ a 25℃

»Stabilità della temperatura da ±0,1℃ a ±2℃

»Compressore scroll di alta qualità Panasonic/Danoss

»Bobina SS nel serbatoio dell'acqua, fascio tubiero o evaporatore a piastre saldobrasate SS come optional. L'evaporatore a piastre offre un'ampia superficie di trasferimento del calore, una bassa perdita di pressione del refrigerante e un design compatto.

»Design compatto con ruote di movimento

»Collegamento con torre di raffreddamento ad acqua per un raffreddamento ad alta efficienza

Quali sono i componenti principali del refrigeratore industriale raffreddato ad acqua confezionato 25HP?

4.1 Compressore

Il compressore è il motore principale dei refrigeratori industriali raffreddati ad acqua confezionati ad acqua perché produce variazioni di pressione per agitare il refrigerante.

Per il refrigeratore industriale raffreddato ad acqua monoblocco da 25 HP 80 kW, che è dotato di DUE unità di compressore di marca Panasonic da 12,5 HP, che utilizzano refrigerante R410A/R407C, questo compressore di marca è caratterizzato da elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Compressore Panasonic

4.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore industriale raffreddato ad acqua, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori:evaporatore a serpentina nel serbatoio dell'acqua, evaporatore a fascio tubiero, evaporatore a piastre in acciaio inossidabile 304SS.

Bobina nell'evaporatore del serbatoio dell'acqua SS

Tipo a piastra SS + evaporatore del serbatoio dell'acqua

Evaporatore a fascio tubiero

4.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso.

la pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, comunicacelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per il raffreddamento della macchina soffiatrice di bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar sbarra .

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

4.4 Condensatore

Il condensatore per il refrigeratore industriale raffreddato ad acqua è a fascio tubiero, con i tubi di rame interni che utilizzano un processo di goffratura della filettatura esterna. Questo design migliora efficacemente l'efficienza dello scambio di calore tra il refrigerante e l'acqua durante il processo. Rispetto ai tradizionali tubi di rame lisci, il processo di goffratura della filettatura esterna aumenta la superficie dei tubi di rame, ampliando così l'area di contatto per lo scambio termico e migliorando la conduttività termica del condensatore. Questo design di ottimizzazione consente al condensatore del refrigeratore raffreddato ad acqua di trasferire il calore dal refrigerante all'acqua in modo più rapido e coerente, consentendo all'acqua di portare via il calore.

Condensatore a fascio tubiero

4.5 Pannello di controllo

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Pezzo di ricambio per refrigeratore industriale monoblocco raffreddato ad acqua

Come posso scegliere il giusto refrigeratore industriale monoblocco raffreddato ad acqua da 25 HP?

Ci sono cinque importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

6.1 Capacità di raffreddamento del refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori. Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860kcal/ora;  1 TONNELLATA=3.517 KW; 1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico= C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

6.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

6.3 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

6.4 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

6.5 Evaporatore Scegli

I refrigeratori hanno generalmente due tipi di evaporatori: uno èserpentina nell'evaporatore del serbatoio dell'acqua,l'altro lo èEvaporatore a fascio tubiero.

Evaporatore a serpentina e serbatoio, dotato di serbatoio di stoccaggio dell'acqua integrato per un utilizzo più conveniente, quindi non sono necessari serbatoi tampone aggiuntivi. Questo è anche il nostro evaporatore standard per il refrigeratore, se non disponi di un serbatoio tampone, utilizziamo questo evaporatore semplicemente per il tuo refrigeratore.

Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

Qual è la differenza tra un refrigeratore industriale monoblocco raffreddato ad aria e un refrigeratore industriale monoblocco raffreddato ad acqua?

I refrigeratori industriali monoblocco raffreddati ad aria e quelli industriali monoblocco raffreddati ad acqua sono entrambi tipi di refrigeratori utilizzati per applicazioni di raffreddamento in vari settori.

La differenza principale tra il refrigeratore industriale raffreddato ad aria e il refrigeratore industriale raffreddato ad acqua è il condensatore:

Il condensatore di un refrigeratore industriale monoblocco raffreddato ad aria viene raffreddato dall'aria ambiente, il cui calore generato durante il processo di raffreddamento viene dissipato nell'aria circostante;

refrigeratore industriale raffreddato ad acqua con un condensatore a fascio tubiero ad acqua collegato a una torre di raffreddamento e tipicamente utilizzato in installazioni di medie e grandi dimensioni in cui l'acqua è disponibile. Quindi il refrigeratore industriale raffreddato ad acqua deve essere collegato alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua all'esterno, l'installazione è più problematica rispetto al refrigeratore a vite raffreddato ad aria.

Ma se la temperatura ambiente è molto superiore a 50 ℃, ti consigliamo di utilizzare un refrigeratore industriale raffreddato ad acqua, poiché il refrigeratore industriale raffreddato ad aria può consumare più energia per ottenere la stessa capacità di raffreddamento a causa delle limitazioni dell'aria come mezzo di scambio termico e dell'acqua industriale Il refrigeratore raffreddato utilizza una fonte d'acqua costante per una dissipazione del calore più stabile ed efficiente, quindi a temperature ambiente elevate, il refrigeratore industriale raffreddato ad acqua è una scelta più efficiente dal punto di vista energetico e migliore per la tua applicazione.

Chiller industriale monoblocco raffreddato ad aria da 25 HP

Come scegliere la torre di raffreddamento ad acqua giusta per il vostro refrigeratore industriale raffreddato ad acqua?

Il refrigeratore raffreddato ad acqua deve essere collegato alla torre di raffreddamento ad acqua e alla pompa di raffreddamento ad acqua esterna per la dissipazione del calore, quindi come scegliere il modello di torre di raffreddamento ad acqua giusto per il tuo refrigeratore d'acqua?

Ci sono tre importanti fattori di temperatura che devi considerare quando scegli una torre di raffreddamento per un refrigeratore raffreddato ad acqua:temperatura dell'acqua calda in ingresso, temperatura dell'acqua fredda in uscita, Etemperatura del bulbo umido. La temperatura dell'acqua calda è quella che entra nella torre. La temperatura dell'acqua fredda è quella che esce dall'acqua mentre la temperatura del bulbo umido si riferisce alla temperatura prevalente della regione geografica in cui si trova la torre.

Avvicinamento è il termine usato per riferirsi alla differenza tra la temperatura della fonte d'acqua quando entra nella torre e la temperatura dell'acqua una volta uscita dalla torre. Questo è un fattore determinante per l’efficacia del processo di scambio termico.

Per scegliere la torre di raffreddamento giusta, si dovrebbe dare priorità all’efficienza meccanica. Si riferisce alla quantità di potenza della ventola necessaria per far circolare l'aria ambiente all'interno della torre di raffreddamento. Anche l’intervallo – o la differenza di temperatura tra l’acqua calda e quella fredda – è fondamentale poiché influirà sul consumo di energia.

quindi, per scoprire come scegliere una torre dell'acqua di raffreddamento con una capacità di raffreddamento sufficiente, è necessario capire quali circostanze richiedono l'uso di una torre di raffreddamento. Si prega di notare che la seguente torre di raffreddamento ad acqua è adatta per il refrigeratore a vite raffreddato ad acqua:

Modalità di spedizione del refrigeratore raffreddato ad acqua confezionato industriale da 25 HP

In qualità di fornitore ed esportatore professionale di refrigeratori d'acqua industriali, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigerante è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, quindi la consegna aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante dopo che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.
