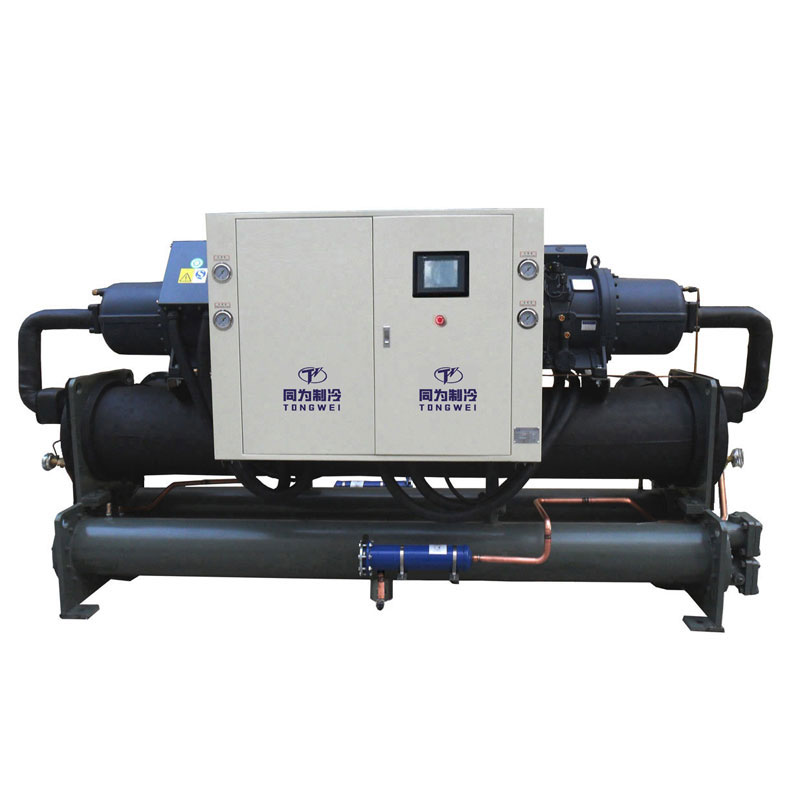

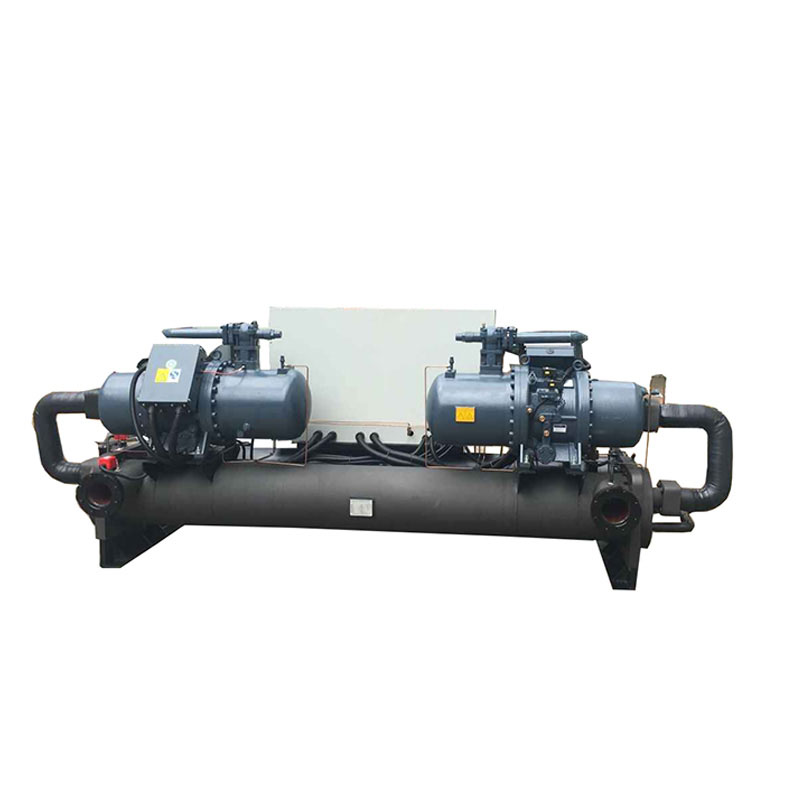

Raffreddatore a vite a bassa temperatura raffreddato ad acqua con due compressori

Raffreddatore a vite a bassa temperatura raffreddato ad acqua con due compressori

Un refrigeratore a bassa temperatura, chiamato anche refrigeratore a glicole o sistema di refrigerazione a glicole, che è una macchina di raffreddamento basata sulla refrigerazione utilizzata per fornire raffreddamento e mantenere la temperatura per un funzionamento efficiente del processo utilizzando il glicole refrigerato come refrigerante. Esistono due tipi di bassa temperatura:refrigeratore a bassa temperatura raffreddato ad ariaErefrigeratore a bassa temperatura raffreddato ad acqua, la dissipazione del calore del primo avviene tramite ventilatori, il secondo dissipa il calore tramite una torre di raffreddamento. Un'unità di refrigerazione con glicole a bassa temperatura è costituita da componenti di refrigerazione e tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene trasportato attraverso tubi associati allo scambiatore di calore che circonda il processo di riscaldamento. Dopo aver assorbito il calore dal processo associato, il refrigerante riscaldato viene restituito all'unità di refrigerazione per essere raffreddato e il processo viene ripetuto. Il sistema di raffreddamento a bassa temperatura è la capacità di raffreddamento daDa 1/2 CV a 60 CV,con compressore scroll Panasonic/Danfoss,superiore a 30 HPIl refrigeratore a glicole è dotato di compressore a vite Hanbell/Bizter che utilizza refrigerante ecologico R404a, evaporatore/condensatore a fascio tubiero, controller PLC, valvole di espansione.

In qualità di produttore e fornitore leader di sistemi di refrigerazione a bassa temperatura in Cina, non solo forniamo macchine di refrigerazione di alta qualità, ma diamo priorità a un eccellente servizio clienti. Uno dei principali vantaggi del nostro Tongwei è che i nostri clienti sono la nostra massima priorità, il che ci distingue dai nostri concorrenti. Il nostro team esperto è impegnato a fornire un eccellente servizio clienti e a garantire la vostra soddisfazione. Alcuni dei principali vantaggi che il nostro team offre per il vostro refrigeratore includono: Disimballare, pulire e testare accuratamente ciascun sistema di refrigerazione prima della spedizione; Condurre controlli di qualità di routine su ogni unità; Spediamo solo macchine e sistemi nuovi di zecca ai nostri clienti; Risolviamo e risolviamo i problemi nel modo più tempestivo ed efficiente possibile. Se stai cercando un produttore di refrigeratori a bassa temperatura con mantenimento della temperatura ottimale e di alta qualità in Cina, non esitare a farloContattaciper personalizzare i vostri sistemi di raffreddamento ad acqua con glicole con alta qualità e prezzo ragionevole per i refrigeratori a bassa temperatura. Non vediamo l'ora di lavorare con voi.

Raffreddatore a vite a bassa temperatura raffreddato ad acqua con due compressori Specifiche tecniche

Caratteristiche e vantaggi del refrigeratore a vite a bassa temperatura raffreddato ad acqua

 ▪ Termoregolatore PLC Siemens per il monitoraggio generale dello stato di funzionamento del refrigeratore;  .

 ▪ Intervallo di temperatura dell'acqua da -30 ℃ a 5 ℃

 ▪ Condensatore a fascio tubiero e scambiatore di calore di alta qualità

 ▪ Compressore a vite con refrigerante ecologico R404a e controllo della capacità a quattro gradi 25%-50%-75%-100%;

 ▪ È necessario collegarsi alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua

 ▪Chiller dotato delle seguenti protezioni di sicurezza:Protezione da sovraccarico,Allarme di fase inversa,Allarme di alta/bassa pressione,Flusso d'acqua,Indicatore del livello dell'acqua,Protezione antigelo

Quali sono i componenti principali del refrigeratore a vite a bassa temperatura raffreddato ad acqua con due compressori?

3.1 Compressore

Il compressore è il motore principale del refrigeratore a glicole a vite a bassa temperatura raffreddato ad acqua perché produce variazioni di pressione per agitare il refrigerante.

Per il refrigeratore a vite a bassa temperatura raffreddato ad acqua con due compressori, che è del marchio Hanbell Screw o del compressore a vite Bizter come optional dipende dalla capacità di refrigerazione richiesta, utilizzando il refrigerante R404A, questo compressore di marca ha un'elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione dell'ambiente e durata, sicurezza e stabilità.

Ogni compressore a vite con 4 livelli di controllo energetico 25%-50%-75%-100% per garantire che l'intero refrigeratore a vite sia stabile e garantisca elevate prestazioni di refrigerazione.

Compressore a vite Hanbell

Compressore a vite Bizter

3.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore a bassa temperatura raffreddato ad acqua, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Raffreddatore a vite raffreddato ad acqua Utilizza uno scambiatore di calore a fascio chiuso e tubolare altamente efficiente come evaporatore.

Evaporatore a fascio tubiero

3.3 Condensatore

Il condensatore per il refrigeratore a bassa temperatura raffreddato ad acqua è del tipo a fascio tubiero raffreddato ad acqua per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido.

Condensatore a fascio tubiero di tipo raffreddato ad acqua

3.4 Pannello di controllo

I refrigeratori Tongwei utilizzano un sistema di controllo PLC integrato con interfaccia uomo-computer e un grande pannello touch screen a LED.

Pezzo di ricambio per refrigeratore a vite a bassa temperatura raffreddato ad acqua

Qual è la differenza tra il refrigeratore a spirale a bassa temperatura e il refrigeratore a vite a bassa temperatura?

Esistono due tipi di refrigeratori a bassa temperatura: uno è un refrigeratore a bassa temperatura raffreddato ad aria, l'altro lo èrefrigeratore a bassa temperatura raffreddato ad acqua ;

Gruppi frigoriferi a bassa temperatura condensati ad ariautilizzare l'aria ambiente per dissipare il calore dai processi. Sono efficienti dal punto di vista energetico, salvaspazio e richiedono meno manutenzione, il che aiuta a risparmiare denaro.

Gruppi frigoriferi a bassa temperatura condensati ad acquautilizzare l'acqua proveniente da una torre di raffreddamento ad acqua esterna per dissipare il calore dai processi. Questi sistemi hanno una durata di vita più lunga, sono relativamente silenziosi e offrono prestazioni di raffreddamento più costanti rispetto al refrigeratore a bassa temperatura raffreddato ad aria.

Chiller Scroll a bassa temperatura                            Chiller a vite a bassa temperatura

▪ 1 CV-60 CV                                                            Sopra 30 CV

▪ Compressore Scroll Danfoss/Panasonic                        Compressore a vite Hanbell/Bitzer

▪Costruito con serbatoio dell'acqua e pompa dell'acqua                         Senza serbatoio dell'acqua e pompa dell'acqua

Raffreddato ad aria a bassa temperatura. Scorri refrigeratore   

Raffreddato ad aria a bassa temperatura. Raffreddatore a vite

Chiller Scroll a bassa temperatura raffreddato ad acqua   

Raffreddato ad acqua a bassa temperatura. Raffreddatore a vite

Perché è necessario aggiungere glicole nel refrigeratore a bassa temperatura?

Sappiamo che una volta che la temperatura scende a 0°C o anche meno, l'acqua si congela. Il glicole aiuta l'acqua a prevenire il congelamento e a trasformarsi in ghiaccio. Questo è il motivo per cui lo chiamiamo refrigeratore a glicole.

L'uso di una miscela di acqua e glicole come refrigerante del refrigeratore presenta diversi vantaggi rispetto all'utilizzo di acqua pulita come refrigerante del refrigeratore. Questi vantaggi sono dovuti alle sue proprietà fisiche uniche, incluso un punto di congelamento più basso rispetto all’acqua.

In generale, un refrigeratore a glicole è costituito da componenti di refrigerazione e tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene trasportato attraverso tubi associati allo scambiatore di calore che circonda il processo di riscaldamento. Dopo aver assorbito il calore dal processo associato, il refrigerante riscaldato viene restituito all'unità di refrigerazione per essere raffreddato e il processo viene ripetuto.

Per molti tipi di refrigeratori, il glicole viene miscelato con acqua in un rapporto 60/40. Un'elevata percentuale di glicole etilenico migliora significativamente le prestazioni antigelo della miscela. Ciò è utile in situazioni in cui è richiesto un raffreddamento rapido. In questi casi, il processo può essere raffreddato a temperature molto basse senza congelare il liquido refrigerante all'interno dei tubi.

Il principio di funzionamento dei refrigeratori tradizionali è quello di trasferire il calore tra due mezzi: fluido e solido. Questi sistemi di raffreddamento funzionano assorbendo il calore o la compressione del vapore. I componenti di base di un sistema di refrigerazione includono l'unità di refrigerazione e il sistema di tubazioni che fa circolare il liquido refrigerante.

Confronto tra le proprietà del glicole etilenico e del glicole propilenico

Glicole etilenico e glicole propilenico

Come funziona un refrigeratore a vite a bassa temperatura raffreddato ad acqua?

Un refrigeratore a bassa temperatura è composto da un componente di refrigerazione e da tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene incanalato attraverso le tubazioni associate a uno scambiatore termico che circonda un processo riscaldato. Dopo aver assorbito il calore dal processo associato, il refrigerante caldo viene restituito all'unità di refrigerazione per il raffreddamento, dopodiché il processo viene ripetuto.

Un refrigeratore a bassa temperatura è costituito da un compressore, un evaporatore, un condensatore, un elemento di strozzamento e un sistema di controllo elettrico. Vediamo qual è il principio di funzionamento di un refrigeratore a bassa temperatura:

Il compressore di un refrigeratore a bassa temperatura

Il refrigeratore a bassa temperatura Tongwei utilizza un compressore a vite superiore che offre efficienza energetica, bassa rumorosità e lunga durata.

Per garantire che la pressione all'interno dell'evaporatore sia sufficientemente bassa e che il refrigerante sia a una temperatura così bassa, il compressore viene utilizzato per pompare il refrigerante evaporato e comprimere la bassa temperatura e pressione nel gas refrigerante ad alta temperatura e pressione.

Condensatore per un refrigeratore a bassa temperatura

I refrigeratori a bassa temperatura sono progettati e prodotti da Tongwei e presentano una scelta di condensatori raffreddati ad aria o ad acqua.

Il refrigerante ad alta temperatura e alta pressione si condensa in liquido nel condensatore. Il refrigerante nel condensatore rilascia calore nell'aria o nell'acqua che è più fredda di esso.

Valvola di espansione termica in un refrigeratore a bassa temperatura

La valvola di espansione termica svolge un ruolo importante nei refrigeratori a bassa temperatura. Il refrigerante del refrigeratore a glicole viene ridotto dalla pressione di condensazione alla pressione di evaporazione, quindi il liquido del condensatore può essere immesso nel serbatoio del liquido. In questo momento, il refrigerante è a temperatura normale e ad alta pressione, quindi passa attraverso il valvola di espansione per abbassare il punto di ebollizione e il liquido entra nell'evaporatore per assorbire calore ed evaporare.

L'evaporatore in un refrigeratore a bassa temperatura

L'evaporatore per il refrigeratore industriale a vite a bassa temperatura raffreddato ad acqua è semplicemente: scambiatore di calore a fascio tubiero.

Il liquido refrigerante a bassa temperatura e bassa pressione passa attraverso la valvola di espansione termica e scambia con l'evaporatore.

Una volta assorbito il calore, diventa vapore saturo o surriscaldato che può essere restituito al compressore per la refrigerazione.

Il rapporto tra acqua e glicole da utilizzare

È importante utilizzare il rapporto corretto tra glicole e miscela di acqua nel sistema di raffreddamento a seconda della temperatura più fredda necessaria durante il funzionamento, poiché una quantità insufficiente di glicole può causare il congelamento del sistema, con la possibilità di scoppiare i tubi e persino di distruggere l'evaporatore del refrigeratore, oltre a danneggiare anche il sistema. refrigeratore a glicole, mentre una quantità eccessiva di glicole in un sistema di refrigerazione risulterà in un sistema inefficiente.

Ma qual è il rapporto migliore per le miscele di glicole e acqua? Si prega di vedere di seguito il rapporto del glicole tra le miscele di glicole e acqua per il refrigeratore a glicole nel processo di raffreddamento:

Per quali applicazioni è possibile utilizzare il sistema di raffreddamento a vite a bassa temperatura raffreddato ad acqua?

Il refrigeratore a glicole è un tipo specifico di sistema di raffreddamento, utilizzato per raffreddare una varietà di liquidi e altre applicazioni industriali.

Utilizzando un refrigeratore a glicole è possibile raggiungere la bassa temperatura necessaria per l'utilizzo industriale.

I refrigeratori a glicole sono maggiormente utilizzati nei seguenti settori:

9.1 Birrifici

Nei birrifici, il refrigeratore a glicole viene utilizzato per raffreddare il mosto, controllare la fermentazione, recipienti di crashcooling, preconfezionamento e stoccaggio del prodotto.

Chiller a bassa temperatura per birrifici

9.2 Cantine

I refrigeratori a bassa temperatura sono ampiamente utilizzati nel processo di fermentazione, nella stabilizzazione del freddo e nel raffreddamento degli ambienti.

Chiller a bassa temperatura per cantine

9.3 Mulini per il sidro

Il controllo della fermentazione richiede un controllo critico della temperatura dell’acqua. Il refrigeratore a bassa temperatura può fornire il raffreddamento a freddo del succo e del latte, nonché la conservazione a freddo del prodotto finale.

 Raffreddatore a bassa temperatura per fabbriche di sidro

9.4 Distillerie

Durante il processo di fermentazione, il refrigeratore a bassa temperatura fornirà un refrigerante costante per la circolazione tra i serbatoi di distillazione e gli alambicchi per scopi di rimozione del calore.

Chiller a bassa temperatura per distillerie

9.5 Industria alimentare.

I refrigeratori a bassa temperatura possono fornire refrigerante a bassa temperatura per garantire la sicurezza e la qualità costante degli alimenti surgelati, le aziende di trasformazione alimentare necessitano di un raffreddamento a bassa temperatura giorno dopo giorno.

Chiller a bassa temperatura per l'industria alimentare

9.6 Latticini

Un refrigeratore a bassa temperatura per latticini adeguatamente progettato può raffreddare il latte molto rapidamente per aiutare a mantenere sotto controllo la temperatura del latte (e la crescita dei batteri) mentre viene trasferito dalla sala di mungitura al serbatoio isolato.

Chiller a bassa temperatura per prodotti lattiero-caseari

Hai bisogno di un refrigeratore a bassa temperatura per un'applicazione non menzionata qui? Contattaci e personalizzeremo una soluzione conveniente per le tue precise esigenze.

Come posso scegliere il giusto sistema di refrigerazione a bassa temperatura per la vostra applicazione?

Ci sono CINQUE importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

10.1Calcola la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TON=3.517 KW;1 KW=3412 Btu/h;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

10.2 Tipi di refrigeratori a bassa temperatura di cui hai bisogno?

Esistono due tipi di refrigeratori:Chiller a bassa temperatura raffreddato ad aria e Chiller a bassa temperatura raffreddato ad acqua.

Il refrigeratore raffreddato ad acqua necessita di una torre di raffreddamento ad acqua e di una pompa di raffreddamento ad acqua separate, se non si dispone di una torre di raffreddamento ad acqua esistente, si consiglia di utilizzare un refrigeratore raffreddato ad aria; Ma se la temperatura ambiente è molto superiore a 55 ℃, ti consigliamo di utilizzare un refrigeratore raffreddato ad acqua, poiché è più facile dissipare il calore per un refrigeratore raffreddato ad acqua con torre di raffreddamento ad acqua.

Ma la maggior parte dei clienti utilizza un refrigeratore a bassa temperatura raffreddato ad aria, che è più facile da installare e consente di risparmiare spazio.

10.3 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

10.4 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

10.5 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

Modalità di spedizione del refrigeratore a vite a bassa temperatura raffreddato ad acqua

In qualità di fornitore ed esportatore professionale di refrigeratori a bassa temperatura a bassa temperatura, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore di refrigeratori a vite a bassa temperatura raffreddati ad acqua?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
