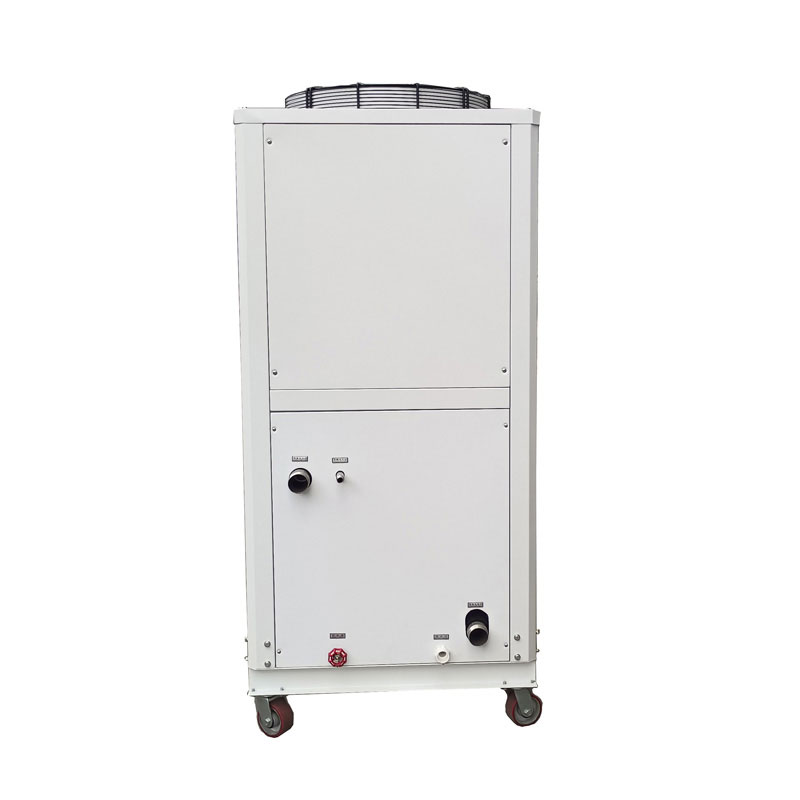

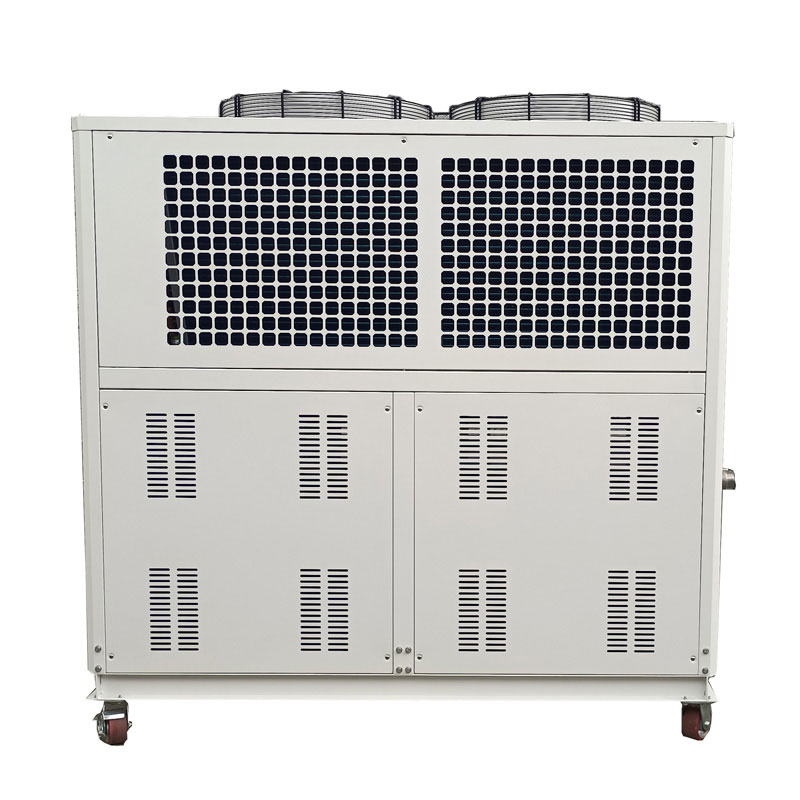

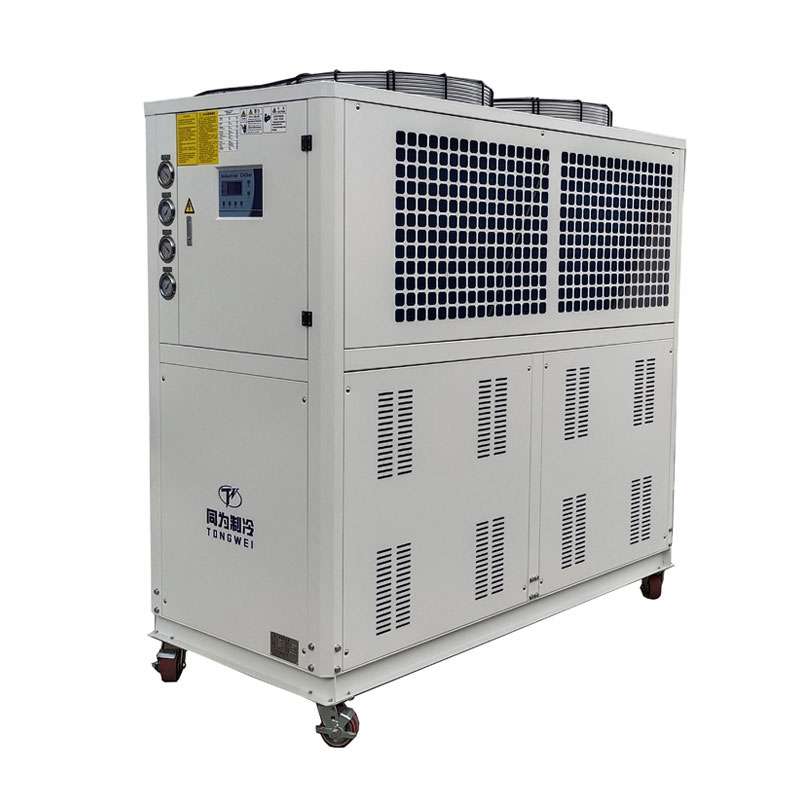

Unità di raffreddamento industriale stazionaria per la finitura dei metalli

Unità di raffreddamento industriale stazionaria per la finitura dei metalli

L'unità di refrigerazione industriale stazionaria è un tipo di macchina di raffreddamento che funziona con un sistema di refrigerazione per rilasciare calore dal fluido circolante all'aria ambiente a fini di raffreddamento. Le unità refrigeratori raffreddate ad aria sono tipi di refrigeratori che si basano sull'utilizzo di ventilatori per rimuovere il calore dall'esterno dell'edificio anziché fare affidamento su una torre di raffreddamento. Il componente principale è un refrigeratore stazionario che deve essere collegato a una pompa e a un serbatoio o piscina separato per funzione. Questo sistema di refrigerazione in genere dispone di controlli separati per il refrigeratore e la pompa o le pompe, con collegamenti elettrici per ciascun componente. Idealmente, i controlli dovrebbero essere collegati insieme per evitare che il refrigeratore si raffreddi finché la pompa di circolazione non è in funzione. L'unità di raffreddamento industriale stazionaria è dotata di compressore scroll Panasonic/Danfoss perDa 1/2HP a 60HPcapacità di raffreddamento, compressore a vite semiermetico a campana/Bizter persuperiore a 30 HPla capacità di raffreddamento che utilizza R407c, R22, R134a e R404a è tutta disponibile a seconda delle condizioni di funzionamento dell'unità refrigeratore, dei requisiti dell'applicazione e della temperatura ambiente. L'intervallo di controllo della temperatura del refrigeratore va da -30 ℃ a +25 ℃.

Viene anche chiamata unità di refrigerazione industriale stazionaria per la finitura dei metallirefrigeratore per la finitura dei metalliOsistema di finitura dei metalli, che rimuove il calore dai sistemi di lavorazione della finitura dei metalli. Come sappiamo, la maggior parte dei processi di finitura dei metalli, come l'anodizzazione o la galvanica, generano molto calore. Per garantire l'alta qualità del prodotto finale, questo calore deve essere dissipato, in modo che il refrigeratore per galvanica anodizzata possa sfruttare la finitura del metallo. Il calore generato durante il processo mantiene la temperatura ottimale e adatta richiesta per l'anodizzazione e la placcatura. Il refrigeratore per la finitura dei metalli può utilizzare unrefrigeratore raffreddato ad aria-acquao arefrigeratore con raffreddamento acqua-acqua. Se la capacità di raffreddamento è elevata, possiamo anche utilizzare arefrigeratore a vite.

I nostri refrigeratori d'aria industriali stazionari sono dotati di componenti di alta qualità e tecnologia all'avanguardia che aderisce agli standard del settore. Per i refrigeratori offerti da Tongwei, i nostri clienti possono scegliere tra molte specifiche e dimensioni. Inoltre, essendo uno dei principali produttori e fornitori di refrigeratori d'acqua, offriamo questi refrigeratori ai nostri clienti a prezzi competitivi e abbiamo esportato vari refrigeratori fissi raffreddati ad aria o ad acqua con capacità di raffreddamento da 10 Ton, 20 Ton, 40 Ton, 50 Ton, 80 Ton 120 Ton e 200 Ton negli Stati Uniti, Canada, Filippine, Australia, Malesia, Singapore, Indonesia, Cile, Messico, Argentina, Colombia, Sud Africa, Kuwait, Egitto, Arabia Saudita ecc. Non forniamo solo macchine refrigeranti di alta qualità, ma diamo priorità a un eccellente servizio clienti. Uno dei principali vantaggi del nostro Tongwei è che i nostri clienti sono la nostra massima priorità, il che ci distingue dai nostri concorrenti. Il nostro team esperto è impegnato a fornire un eccellente servizio clienti e a garantire la vostra soddisfazione. Alcuni dei principali vantaggi che il nostro team offre per il vostro refrigeratore includono: Disimballare, pulire e testare accuratamente ogni sistema di refrigerazione prima della spedizione; Condurre controlli di qualità di routine su ogni unità; Spediamo solo macchine e sistemi nuovi di zecca ai nostri clienti; Risolviamo e risolviamo i problemi nel modo più tempestivo ed efficiente possibile.Contattacioggi per ottenere tutti questi grandi vantaggi con il tuo refrigeratore fisso. Un membro del nostro team sarà felice di rispondere a qualsiasi domanda tu possa avere e discutere le specifiche tecniche complete. Non vediamo l'ora di lavorare con voi.

Specifiche tecniche dell'unità di refrigerazione industriale stazionaria

Come funziona l'unità di refrigerazione industriale stazionaria?

Unità di raffreddamento dell'aria industriale fissa con serbatoio dell'acqua tampone Installazione esterna come riferimento

Caratteristiche dell'unità di raffreddamento dell'aria industriale stazionaria

»Capacità frigorifera del refrigeratore da 1/2 tonnellata a 200 Ton.

»Compressore scroll Panasonic/Danfsso di alta qualità o compressore a vite Hanbell/Bizter per un funzionamento silenzioso e senza intoppi.

»Evaporatore a fascio tubiero/piastra in acciaio inossidabile

»Utilizzare refrigeranti come R404A, R410a, R134a/R407C, ecc. per soddisfare i requisiti di temperatura di refrigerazione e protezione ambientale

»Intervallo di selezione della temperatura: può essere fornita acqua refrigerata di processo tra 35°C e -30°C (gli utenti possono scegliere diverse specifiche dell'unità in base alle diverse esigenze di produzione)

»Non è necessaria la torre di raffreddamento dell'acqua

»Facilità di installazione e funzionamento, bassi costi di manutenzione

Quali sono i componenti principali dell'unità di raffreddamento dell'aria industriale fissa per la finitura dei metalli?

4.1 Compressore

Il compressore è il motore principale delle unità di raffreddamento ad aria industriali stazionarie perché produce variazioni di pressione per agitare il refrigerante.

Per unità di raffreddamento industriali stazionarie Per la finitura dei metalli, che è con compressore scroll Panasonic/Danfoss o compressore a vite di marca Hanbell/Bizter come optional dipende dalla capacità di refrigerazione richiesta, utilizzando il refrigerante R407C, questo compressore di marca ha un'elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Ogni compressore a vite con 4 livelli di controllo energetico 25%-50%-75%-100% per garantire che l'intero refrigeratore a vite sia stabile e garantisca elevate prestazioni di refrigerazione.

Compressore Panasonic

Compressore Danfoss

Compressore a vite Hanbell

Compressore a vite Bizter

4.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore stazionario in quanto è responsabile dell'estrazione del calore dal liquido da raffreddare, si trova tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori:Bobina in acciaio inossidabile nell'evaporatore del serbatoio dell'acqua, evaporatore a piastre in acciaio inossidabile, evaporatore a fascio tubiero.

Bobina SS nell'evaporatore del serbatoio dell'acqua SS

Evaporatore a fascio tubiero

3.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso.

la pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, vi preghiamo di comunicarcelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per il raffreddamento della macchina soffiatrice di bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar sbarra .

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

3.4 Condensatore

Il condensatore per unità chiller industriali stazionarie raffreddate ad aria è dotato di efficienti alette incrociate e tubi di rame filettati femmina per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in un liquido o gas -miscela liquida.

Condensatore con alette+ventola in alluminio

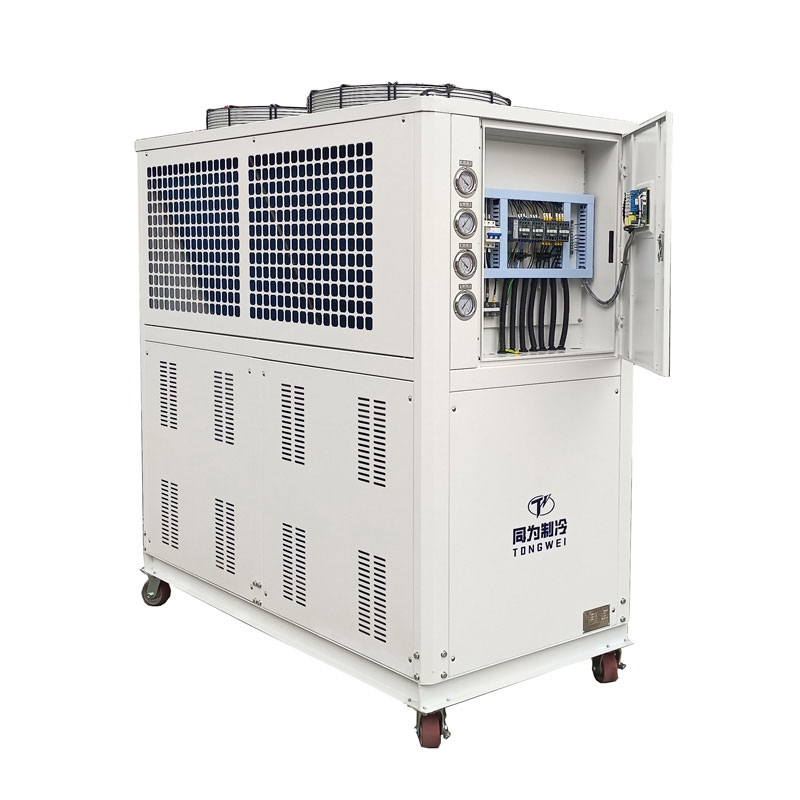

4.5 Pannello di controllo

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Chiller stazionari raffreddati ad aria e refrigeratori stazionari raffreddati ad acqua

▪ I refrigeratori raffreddati ad aria richiedono meno manutenzione rispetto alle unità raffreddate ad acqua.

▪ I refrigeratori raffreddati ad aria non richiedono una torre di raffreddamento ad acqua o una pompa di raffreddamento dell'acqua del condensatore.

▪ Consuma circa il 10% in più di energia rispetto a un'unità raffreddata ad acqua perché le superfici bagnate trasferiscono il calore meglio rispetto alle superfici asciutte.

▪ I refrigeratori raffreddati ad aria richiedono meno acqua.

I sistemi di refrigerazione raffreddati ad aria sono ampiamente utilizzati in luoghi in cui le risorse idriche non sono sufficienti o la qualità dell'acqua non è molto buona. La parte più conveniente è che i sistemi di refrigerazione raffreddati ad aria non richiedono torri di raffreddamento, quindi sono facili da installare. (Se un refrigeratore raffreddato ad aria non è quello di cui hai bisogno, fai riferimento al refrigeratore raffreddato ad acqua.)

refrigeratore stazionario raffreddato ad aria da 120 tonnellate

refrigeratore stazionario raffreddato ad acqua da 120 tonnellate

Quali sono le differenze tra il refrigeratore fisso e il refrigeratore portatile?

La differenza principale tra il refrigeratore fisso e il refrigeratore portatile è che:

Il refrigeratore stazionario non include una pompa o un serbatoio interno, che necessita di un serbatoio dell'acqua tampone e di una pompa dell'acqua esterna;

Raffreddatore portatilecombina tutti i componenti necessari, tra cui: il circuito di refrigerazione, i controller touch screen diagnostici completi e l'impianto elettrico, la pompa di processo, un serbatoio di riserva, facile da installare.

refrigeratore stazionario raffreddato ad aria

refrigeratore portatile raffreddato ad aria

Come posso scegliere il giusto sistema di raffreddamento dell'aria stazionario?

Ci sono CINQUE importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

7.1 Calcolare la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori. Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860kcal/h;1 TONNELLATA=3.517 KW;

1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

7.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

7.3 Refrigerante

R22, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R407C: un buon sostituto dell'R22, buon effetto refrigerante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

7.4 Evaporatore Scegli

Il refrigeratore a vite raffreddato ad aria utilizza generalmente un evaporatore: proprio cosìscambiatore di calore a fascio tubiero.Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

7.5 Capacità del serbatoio dell'acqua tampone Scegliere

La capacità del serbatoio inerziale può essere personalizzata in base alle esigenze specifiche. Può tamponare un carico termico maggiore e immagazzinare più acqua refrigerata.

Serbatoio dell'acqua in acciaio inossidabile 304

Applicazioni industriali dell'unità di refrigerazione industriale fissa

I refrigeratori stazionari sono sistemi di refrigerazione molto popolari in grado di fornire fonti di raffreddamento ad acqua costanti e affidabili sia per uso industriale che commerciale.

Le unità di raffreddamento dell'aria non vengono utilizzate solo per il processo di finitura dei metalli, ma sono anche ampiamente utilizzate nell'industria della plastica, nell'industria alimentare, nell'industria chimica e nel raffreddamento di cemento/calcestruzzo.

Sistema di raffreddamento per anodizzazione

L'anodizzazione delle parti metalliche si riferisce al processo di applicazione di una pellicola metallica sulla loro superficie. Le parti metalliche da trattare vengono designate come anodi di una cella elettrolitica, che contiene anche un catodo costituito da un altro elemento, e queste parti vengono immerse in un bagno chimico.

Quando la corrente elettrica passa attraverso il dispositivo, gli ioni metallici vengono espulsi dal catodo e depositati in una pellicola sottile sull'anodo. Lo spessore dello strato depositato dipende dal tempo di esposizione dell'anodo nel bagno caricato.

Come accennato in precedenza, il processo di anodizzazione genererà una grande quantità di calore che dovrà essere rimossa dal processo per garantire una deposizione di ossido metallico efficiente e uniforme.

L'unità di raffreddamento ad aria stazionaria Tongwei può essere utilizzata efficacemente per mantenere le temperature di anodizzazione a livelli ottimali. Per ottenere questo risultato è stato utilizzato l'utilizzo di refrigeratori raffreddati ad aria o ad acqua insieme alle vasche elettrochimiche.

Sistema di raffreddamento della saldatrice a punti

Quando si utilizzano elettrodi a resistenza per saldare giunti, gli elettrodi riscaldati vengono sottoposti a temperature molto elevate in un breve periodo di tempo. L'utilizzo di un sistema di raffreddamento ad acqua previene la bruciatura prematura degli elettrodi.

Di solito, all'interno di ciascun elettrodo viene posizionato un tubo dell'acqua per mantenere la temperatura di saldatura in uno stato stabile e prevenire la rottura dell'elettrodo e una scarsa resistenza della saldatura.

Sistema di raffreddamento del serbatoio di raffreddamento

Questa tecnica di raffreddamento del metallo prevede l'immersione completa del materiale in un contenitore circondato da uno scambiatore di calore. Il calore trasferito dalle parti metalliche al serbatoio di raffreddamento viene dissipato da uno scambiatore di calore attraverso il quale circola il liquido refrigerante (solitamente una miscela di glicole e acqua) proveniente dal refrigeratore.

Sistema di raffreddamento della pressofusione

La forgiatura di metalli di varie forme e design è un processo che richiede una stretta regolazione termica per garantire risultati ottimali. Una configurazione tipica per un sistema di raffreddamento per pressofusione è costituita da una vasca/stampo di raffreddamento in cui viene versato il metallo fuso. Attaccato a questo recipiente è presente uno scambiatore di calore che fa circolare il fluido di raffreddamento per rimuovere il calore dal processo.

Sistema di raffreddamento del forno a induzione

Attualmente vengono utilizzati vari metodi per ottenere il raffreddamento a induzione. La maggior parte delle apparecchiature di raffreddamento a induzione industriale utilizza un'unità a circuito chiuso che fa passare l'aria o l'acqua in uno scambiatore di calore che circonda il processo di produzione.

Modalità di spedizione del refrigeratore d'aria industriale stazionario

In qualità di fornitore ed esportatore professionale di refrigeratori d'acqua, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigerante è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da parte di professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata ai nostri clienti.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore di unità di raffreddamento ad aria industriali fisse?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
