L'evaporatore a fascio tubiero e lo scambiatore di calore sono adatti per unità raffreddate ad acqua, pompe di calore ad acqua, pompe raffreddate ad aria e unità a pompa di calore raffreddate ad aria. Il prodotto è applicabile ai refrigeranti R22, R134a, R407C e R410A ecc. Il mezzo di refrigerazione è per acqua di rubinetto, acqua sotterranea, acqua di fiume e acqua di mare o salamoia, soluzione di acqua e glicole, soluzione di solfato, ecc.

Lo scambiatore di calore a fascio tubiero è uno dei tipi più popolari di scambiatore di calore utilizzato per lo scambio di calore tra due fluidi che circolano all'interno dell'unità in sezioni separate ad alta pressione e temperatura.

L'evaporatore e lo scambiatore di calore a fascio tubiero sono costituiti da alcuni componenti primari come deflettore, piastra deflettore, pannello tubolare, tubazione di trasmissione del calore, guarnizioni, scatola dell'acqua, fascio tubiero, cilindrico, guscio, piastra tubiera, plenum di ingresso, plenum di uscita.

Lo scambiatore di calore a fascio tubiero è estremamente compatto e stabile nel suo funzionamento e presenta un'ampia gamma di vantaggi, come indicato di seguito:

▪ Lo scambiatore di calore a fascio tubiero è caratterizzato da un guscio cilindrico e un fascio di tubi a forma di U all'interno dell'unità configurando un flusso in controcorrente all'interno dei tubi. Un flusso di fluido all'interno dei tubi e un altro fluido all'interno del mantello garantiscono un rapido scambio termico.

▪ Lo scambiatore di calore a fascio tubiero è configurato con diverse piastre deflettori che aumentano il fattore di trasmissione del calore tra i fluidi a due canali all'interno dell'unità a fascio tubiero.

▪ L'evaporatore e lo scambiatore di calore a fascio tubiero consente a un'applicazione di scambiare calore dal sistema configurato rapidamente da pannelli deflettori che aumentano la portata dei fluidi innescandone il movimento forzato nei canali con il rilascio di calore sotto pressione.

▪Insieme ai deflettori, lo scambiatore di calore a fascio tubiero è dotato anche di canali prestabiliti che configurano un aumento del flusso turbolento dei fluidi per un rapido scambio di calore.

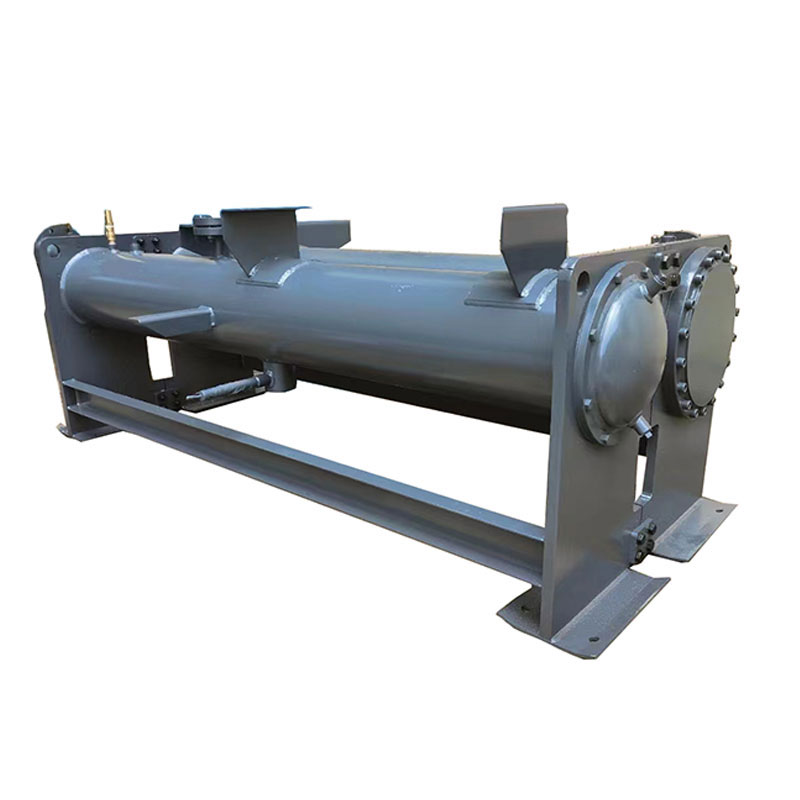

Scambiatore di calore a fascio tubiero e materiale in ghisa

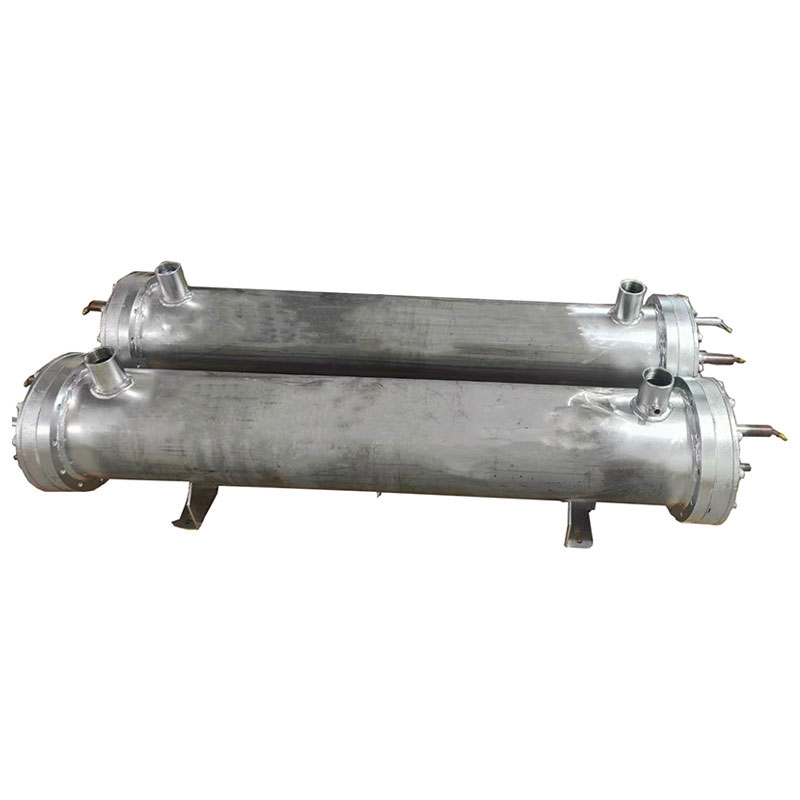

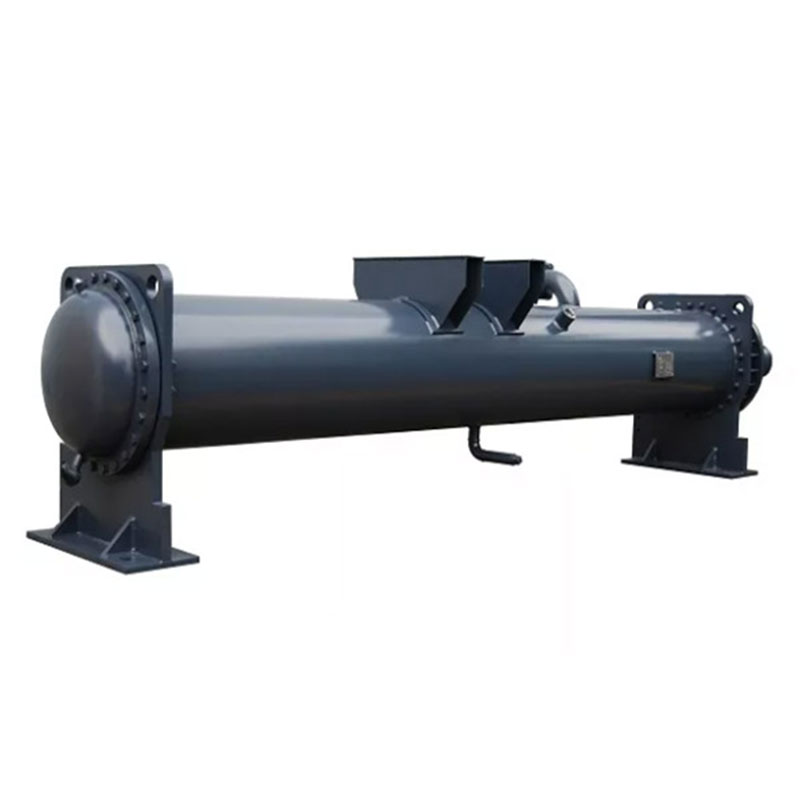

Scambiatore di calore a fascio tubiero e materiale in acciaio inossidabile

Caratteristiche dell'evaporatore a fascio tubiero e dello scambiatore di calore:

1. Adozione di un tubo in rame con filettatura esterna superiore per garantire un'elevata efficienza di scambio termico, volume compatto e leggerezza.

2. Test di tenuta del gas sotto pressione atmosferica di 2,4 Pa prima della consegna per garantire la qualità.

3. Dotato di tappo fusibile sicuro per garantire la sicurezza attraverso lo scioglimento e la depressurizzazione automatici quando il liquido raggiunge la temperatura specifica nel guscio.

4. Dispositivo di scarico dell'acqua dotato di tappo terminale del condensatore per evitare danni al tubo causati dall'acqua nel ghiaccio durante la stagione fredda.

Utilizzo e applicazioni dell'evaporatore a fascio tubiero e dello scambiatore di calore

L'evaporatore a fascio tubiero è un tipo di scambiatore di calore ampiamente utilizzato per la produzione di prodotti chimici e alcol. È composto principalmente da guscio, piastra tubiera, tubo scambiatore di calore, testa di tenuta, deflettore, ecc. Può essere realizzato in acciaio al carbonio o dinario, rame rosso o acciaio inossidabile. Durante lo scambiatore di calore, una parte di fluido entra dal collegamento del tubo della testata di tenuta, scorre nel tubo ed esce dall'altro collegamento del tubo del mantello ed esce dall'altro collegamento del tubo del mantello, chiamato shell pass.
