In che modo i refrigeratori compatti raffreddati ad aria supportano un raffreddamento industriale più flessibile

Ci si aspetta sempre più che i sistemi di raffreddamento industriale forniscano un controllo stabile della temperatura senza aggiungere inutili complessità a un impianto di produzione. Per linee di produzione più piccole, apparecchiature di laboratorio, macchine di lavorazione e altre applicazioni di generazione di calore, un sistema di raffreddamento centralizzato sovradimensionato può creare requisiti di installazione e funzionamento più elevati del necessario.

Questo è il motivo per cui i refrigeratori monoblocco raffreddati ad aria rimangono un'opzione pratica per il raffreddamento di processo. Integrando i principali componenti di refrigerazione in un sistema compatto, possono fornire acqua refrigerata senza richiedere una torre di raffreddamento separata. Per i produttori e gli integratori di apparecchiature, ciò può semplificare l'installazione mantenendo il sistema di raffreddamento relativamente facile da utilizzare e manutenere.

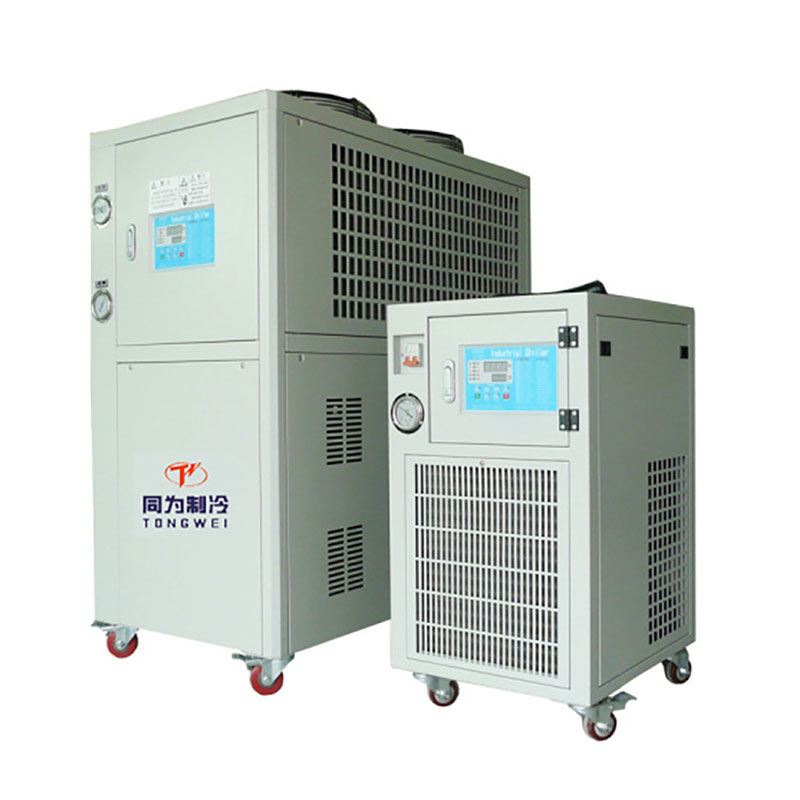

ILrefrigeratore industriale monoblocco raffreddato ad aria da 3 tonnellatedaTONGWEIè progettato per questo tipo di applicazione. Il modello TW-4A fornisce una capacità di raffreddamento di 10,8 kW a 50 Hz e 12,96 kW a 60 Hz, con un alimentatore standard da 380 V/50 Hz/trifase e configurazioni personalizzate da 208–480 V/60 Hz/trifase disponibili.

Perché il raffreddamento ad aria monoblocco è pratico per l'industria

Non è necessaria alcuna torre di raffreddamento separata

I sistemi tradizionali raffreddati ad acqua richiedono in genere apparecchiature aggiuntive come una torre di raffreddamento e una pompa dell'acqua di raffreddamento. Un refrigeratore monoblocco raffreddato ad aria respinge il calore direttamente nell'aria circostante attraverso il condensatore e il sistema di ventilazione.

Questa configurazione può ridurre il numero di componenti ausiliari che devono essere installati. È particolarmente utile per fabbriche o officine in cui lo spazio di installazione, la disponibilità di acqua e la complessità del sistema sono considerazioni importanti.

Una soluzione di raffreddamento compatta per apparecchiature di processo

Le macchine industriali spesso generano calore continuamente durante il funzionamento. Mantenere la temperatura dell'acqua di processo entro un intervallo appropriato può aiutare a prevenire un eccessivo accumulo termico e supportare prestazioni stabili della macchina.

Un refrigeratore monoblocco fornisce una fonte di raffreddamento dedicata che può essere collegata ad apparecchiature di processo adeguate o a sistemi di circolazione dell'acqua. L'esatta capacità di raffreddamento richiesta deve essere determinata in base al carico termico della macchina, alle condizioni operative, alla temperatura ambiente e alla temperatura dell'acqua richiesta.

Parametri principali del refrigeratore TONGWEI da 3 tonnellate

Le specifiche pubblicate identificano il TW-4A come un refrigeratore industriale monoblocco raffreddato ad aria da 3 tonnellate. Le prestazioni di raffreddamento effettive dipendono dalle condizioni operative quali temperatura ambiente, temperatura dell'acqua in ingresso e in uscita, portata, configurazione del refrigerante e frequenza elettrica. Gli acquirenti devono confermare le condizioni operative finali prima di selezionare l'unità.

Come un refrigeratore raffreddato ad aria rimuove il calore di processo

Il calore viene trasferito dall'acqua di processo

In un circuito di raffreddamento industriale, l'acqua calda di processo entra nell'evaporatore e trasferisce il suo calore al refrigerante. L'acqua raffreddata viene quindi ricircolata verso l'apparecchiatura che richiede il controllo della temperatura.

Il processo si ripete continuamente finché il sistema di raffreddamento è in funzione. Questo approccio a circuito chiuso consente allo stesso mezzo di raffreddamento di circolare attraverso il processo anziché richiedere una fornitura costante di acqua fresca di raffreddamento.

Il condensatore respinge il calore nell'aria ambiente

Dopo aver assorbito il calore dall'acqua di processo, il refrigerante trasferisce tale calore al condensatore. In un sistema raffreddato ad aria, le ventole muovono l'aria ambiente attraverso il condensatore per rilasciare il calore all'esterno del circuito di refrigerazione.

Questa è la differenza fondamentale tra lo smaltimento del calore con raffreddamento ad aria e con raffreddamento ad acqua. I sistemi raffreddati ad aria possono eliminare la necessità di una torre di raffreddamento e delle relative apparecchiature per l'acqua di raffreddamento, il che può semplificare l'installazione in ambienti idonei.

Perché la configurazione del compressore Scroll è importante

Architettura di refrigerazione compatta

La configurazione TW-4A utilizza un compressore scroll Panasonic. I compressori Scroll sono ampiamente utilizzati nelle applicazioni di refrigerazione e condizionamento dell'aria grazie alla loro struttura compatta e al processo di compressione continua.

Per gli acquirenti industriali, la scelta del compressore deve essere considerata insieme alla capacità di raffreddamento richiesta, alla temperatura operativa, al refrigerante, all'alimentazione elettrica e al ciclo di lavoro previsto.

Adattamento della capacità del compressore al carico termico effettivo

Scegliere un refrigeratore semplicemente in base al tonnellaggio nominale della macchina può portare a un sistema inadeguato. Il carico termico effettivo del processo deve essere calcolato prima dell'approvvigionamento.

Fattori quali la potenza consumata dalla macchina raffreddata, il calore trasferito nel fluido di processo, il tempo di funzionamento, la temperatura ambiente e la differenza di temperatura richiesta possono tutti influenzare la capacità di raffreddamento richiesta.

Dove può essere utilizzato un refrigeratore industriale da 3 tonnellate

Attrezzature per la lavorazione della plastica

I processi di stampaggio a iniezione ed estrusione di materie plastiche possono generare calore significativo che deve essere rimosso per mantenere condizioni operative stabili. L'acqua refrigerata può essere utilizzata per componenti di macchine, stampi, sistemi idraulici o apparecchiature di processo ausiliarie idonei.

Un refrigeratore monoblocco dedicato può fornire una fonte di raffreddamento controllata senza richiedere alla fabbrica l'installazione di un grande sistema di refrigerazione centralizzato.

Laser e apparecchiature di elaborazione

I sistemi laser e le apparecchiature di elaborazione di precisione possono richiedere un raffreddamento stabile per gestire il calore generato durante il funzionamento. La temperatura e la portata del liquido refrigerante adeguate dipendono dai requisiti del produttore dell'apparecchiatura.

Per queste applicazioni, gli acquirenti devono verificare la stabilità della temperatura, i requisiti di qualità dell'acqua, la portata e il carico termico prima di selezionare il refrigeratore.

Lavorazione di alimenti e bevande

Il raffreddamento è necessario in vari processi legati al settore alimentare e delle bevande, tra cui il raffreddamento delle apparecchiature, i processi legati alla fermentazione e il controllo della temperatura dei sistemi di produzione.

La configurazione del refrigeratore deve essere selezionata in base al processo specifico, ai requisiti igienici, al tipo di refrigerante e all'intervallo di temperatura anziché dare per scontato che una configurazione sia adatta per ogni applicazione.

Industrie Chimiche e di Processo

La produzione chimica può comportare reazioni che generano calore e apparecchiature che richiedono un raffreddamento controllato. Un refrigeratore industriale monoblocco può fungere da fonte di raffreddamento indipendente per circuiti di processo idonei.

Se utilizzato in ambienti chimici, i materiali dello scambiatore di calore, la compatibilità del refrigerante, le condizioni ambientali e le misure di sicurezza richieste devono essere valutati attentamente.

Perché i sistemi raffreddati ad aria possono semplificare l'installazione

Attrezzature ausiliarie ridotte

Uno dei principali vantaggi pratici di un refrigeratore monoblocco raffreddato ad aria è la ridotta necessità di apparecchiature esterne per lo smaltimento del calore. Non sono necessarie una torre di raffreddamento e una pompa dell'acqua di raffreddamento separate per la configurazione standard con raffreddamento ad aria.

Ciò può rendere più semplice l’integrazione del sistema in strutture dove lo spazio è limitato o dove l’installazione di infrastrutture aggiuntive sul lato acqua sarebbe scomoda.

Adatto per installazione esterna in condizioni adeguate

I refrigeratori raffreddati ad aria possono essere installati all'aperto quando le specifiche dell'apparecchiatura e le condizioni ambientali lo consentono. L'installazione all'esterno può contribuire a liberare prezioso spazio interno alla fabbrica.

Tuttavia, è essenziale un flusso d'aria adeguato attorno al condensatore. La posizione di installazione dovrebbe impedire il ricircolo dell'aria calda di scarico nel condensatore, poiché temperature ambiente eccessive possono ridurre le prestazioni di refrigerazione.

Cosa dovrebbero considerare gli acquirenti prima di ordinare

Calcolare il carico di raffreddamento richiesto

Il primo passo è determinare la quantità di calore che il refrigeratore deve rimuovere. Gli acquirenti devono fornire al fornitore il carico termico dell'apparecchiatura, le temperature desiderate dell'acqua in ingresso e in uscita, la portata dell'acqua, le ore di funzionamento e le condizioni ambientali.

Questi dettagli consentono al fornitore di confermare se una configurazione da 3 tonnellate è appropriata o se una capacità diversa fornirebbe margini operativi migliori.

Conferma la compatibilità elettrica

La configurazione standard TW-4A utilizza un'alimentazione di 380 V/50 Hz/3 Ph, mentre sono disponibili configurazioni personalizzate 208–480 V/60 Hz/3 Ph.

Gli acquirenti internazionali devono confermare i requisiti locali di tensione, frequenza, fase, spina o connessione elettrica e gli standard elettrici applicabili prima di effettuare un ordine.

Scegli l'evaporatore appropriato

La configurazione standard utilizza una serpentina in un serbatoio dell'acqua in acciaio inossidabile, mentre un evaporatore a fascio tubiero può essere personalizzato.

La scelta dipende dal fluido di processo, dalla portata richiesta, dalle condizioni operative, dalle preferenze di manutenzione e dai requisiti di trasferimento di calore. Gli acquirenti devono fornire informazioni complete sul processo quando richiedono una configurazione personalizzata.

Controllare la configurazione del refrigerante

Le informazioni sul prodotto pubblicate elencano R22, R407C, R410A, R134A e R404A come opzioni refrigeranti. La scelta del refrigerante è soggetta alla progettazione finale del sistema, alle normative applicabili, alla disponibilità e ai requisiti del mercato di destinazione.

Gli importatori dovrebbero confermare l'esatto refrigerante fornito con il modello selezionato piuttosto che dare per scontato che ogni opzione sia inclusa in una macchina standard.

La manutenzione può influire direttamente sulle prestazioni del refrigeratore

Mantenere pulito il condensatore

Poiché un refrigeratore raffreddato ad aria fa affidamento sull'aria ambiente per respingere il calore, la polvere e i detriti che si accumulano sul condensatore possono limitare il flusso d'aria e ridurre l'efficienza del trasferimento di calore.

L'ispezione e la pulizia regolari dovrebbero quindi far parte del programma di manutenzione, in particolare in ambienti industriali polverosi.

Mantenere un flusso d'aria adeguato

Il refrigeratore deve essere installato con spazio sufficiente attorno alle aree di ingresso e scarico dell'aria. Il blocco del flusso d'aria o l'installazione dell'unità in un luogo scarsamente ventilato può aumentare la temperatura operativa.

Quando sono installati più refrigeratori insieme, è necessario considerare anche il flusso d'aria di scarico per evitare il ricircolo dell'aria calda.

Monitorare la qualità e la circolazione dell'acqua

La manutenzione del circuito dell'acqua di processo deve essere effettuata in base ai requisiti del refrigeratore e delle apparecchiature collegate. Una scarsa qualità dell’acqua può contribuire alla formazione di depositi, corrosione o alla riduzione delle prestazioni di trasferimento del calore.

Anche la portata e la temperatura dell'acqua dovrebbero essere monitorate in modo da poter identificare tempestivamente condizioni operative anomale.

Perché il supporto dei fornitori è importante nel raffreddamento industriale

Un refrigeratore industriale non è un apparecchio isolato. Le sue prestazioni dipendono dal corretto dimensionamento, installazione, collegamento elettrico, circolazione dell'acqua, ventilazione e condizioni operative. Il supporto del fornitore è quindi una parte importante della decisione di acquisto.

TONGWEIè associato a sistemi di refrigerazione industriali raffreddati ad aria e ad acqua, offrendo capacità di raffreddamento in un'ampia gamma. Le informazioni sui prodotti pubblicate dall'azienda affermano che la sua gamma di refrigeratori industriali copre applicazioni nella lavorazione della plastica, nell'industria medica, nella produzione di birra e vino, nella chimica, nell'alimentazione e in altri settori.

Il produttore afferma inoltre di avere più di 15 anni di esperienza nella progettazione e produzione di refrigeratori e fornisce supporto in garanzia di 12 mesi per i suoi refrigeratori industriali. Gli acquirenti devono confermare l'esatto ambito della garanzia, la politica sui pezzi di ricambio, il supporto per la messa in servizio e i termini di servizio per il modello specifico prima dell'acquisto.

Come TONGWEI si avvicina al raffreddamento dei processi industriali

TONGWEIfornisce diverse configurazioni di refrigeratori industriali, inclusi sistemi raffreddati ad aria, ad acqua, a glicole, portatili, a bassa temperatura, a olio e personalizzati. Questa gamma consente di adattare meglio la capacità di raffreddamento e la struttura del sistema ai requisiti di processo individuali.

Per i progetti internazionali, la personalizzazione può essere particolarmente utile perché gli standard elettrici, i requisiti del refrigerante, la temperatura ambiente, le condizioni del fluido di processo e gli ambienti di installazione variano da un mercato all'altro.

Un modo pratico per selezionare un refrigeratore da 3 tonnellate

La scelta di un refrigeratore dovrebbe iniziare dal processo piuttosto che dal nome dell'apparecchiatura. Gli acquirenti devono innanzitutto determinare il carico termico effettivo e la temperatura del liquido di raffreddamento richiesta, quindi confermare il flusso dell'acqua, la temperatura ambiente, l'alimentazione elettrica, il luogo di installazione e il programma operativo.

Una volta stabiliti questi parametri, la capacità di refrigerazione e la configurazione dell'evaporatore possono essere selezionate in modo più accurato. Questo approccio riduce il rischio di acquistare un'unità sottodimensionata che non è in grado di mantenere la temperatura richiesta o un sistema sovradimensionato che aggiunge costi di capitale e operativi non necessari.

Perché i refrigeratori monoblocco raffreddati ad aria rimangono importanti

Per molte applicazioni industriali, il sistema di raffreddamento più utile non è necessariamente quello più grande. Un refrigeratore monoblocco raffreddato ad aria adeguatamente dimensionato può fornire una fonte dedicata di raffreddamento del processo evitando l'infrastruttura aggiuntiva associata a una torre di raffreddamento ad acqua.

ILrefrigeratore industriale monoblocco raffreddato ad aria da 3 tonnellatedaTONGWEIcombina una capacità di raffreddamento di 10,8 kW a 50 Hz, tecnologia del compressore scroll, un condensatore integrato raffreddato ad aria, evaporatore con serbatoio dell'acqua in acciaio inossidabile e configurazioni flessibili di alimentazione ed evaporatore.

Per la lavorazione della plastica, la produzione alimentare, la lavorazione chimica, le apparecchiature laser e altre applicazioni industriali, la considerazione più importante è adattare il refrigeratore alle effettive condizioni di processo. Valutando il carico di raffreddamento, i requisiti di temperatura, il flusso d'acqua, la compatibilità elettrica, la ventilazione e le esigenze di manutenzione prima dell'approvvigionamento, gli acquirenti industriali possono realizzare una soluzione di raffreddamento più affidabile e pratica.
