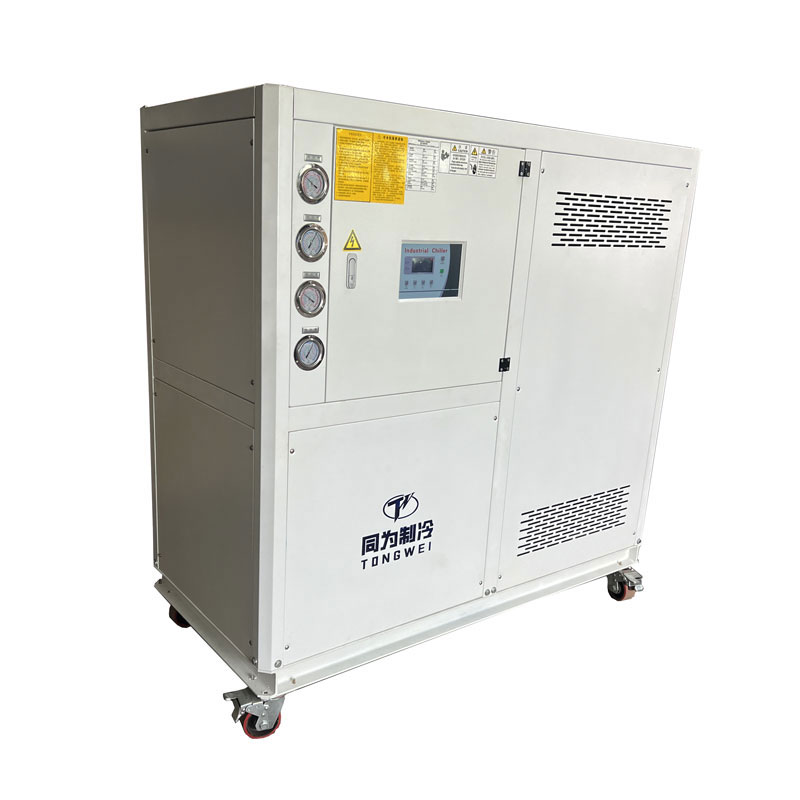

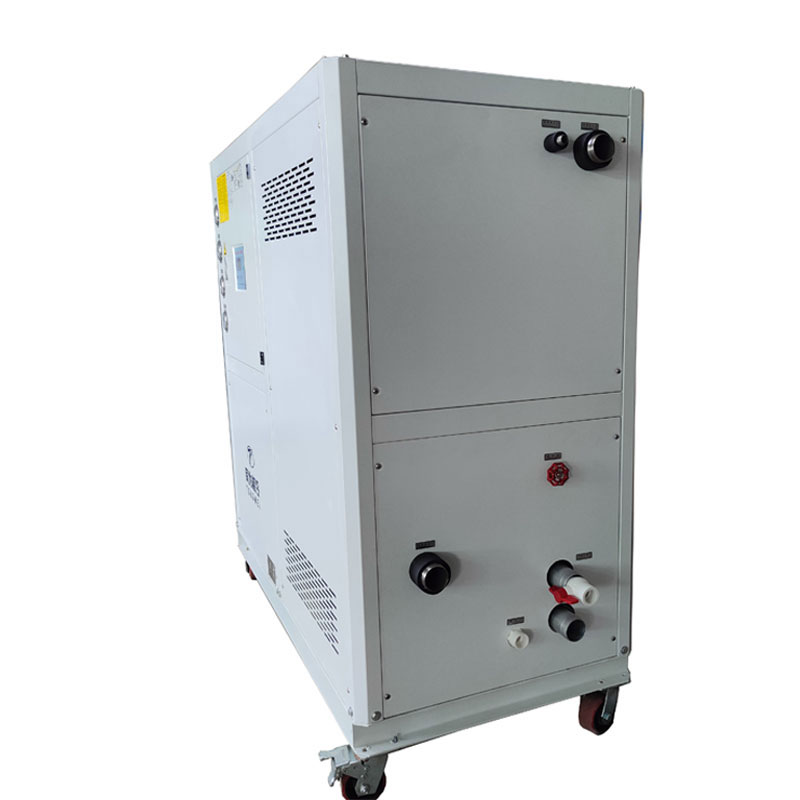

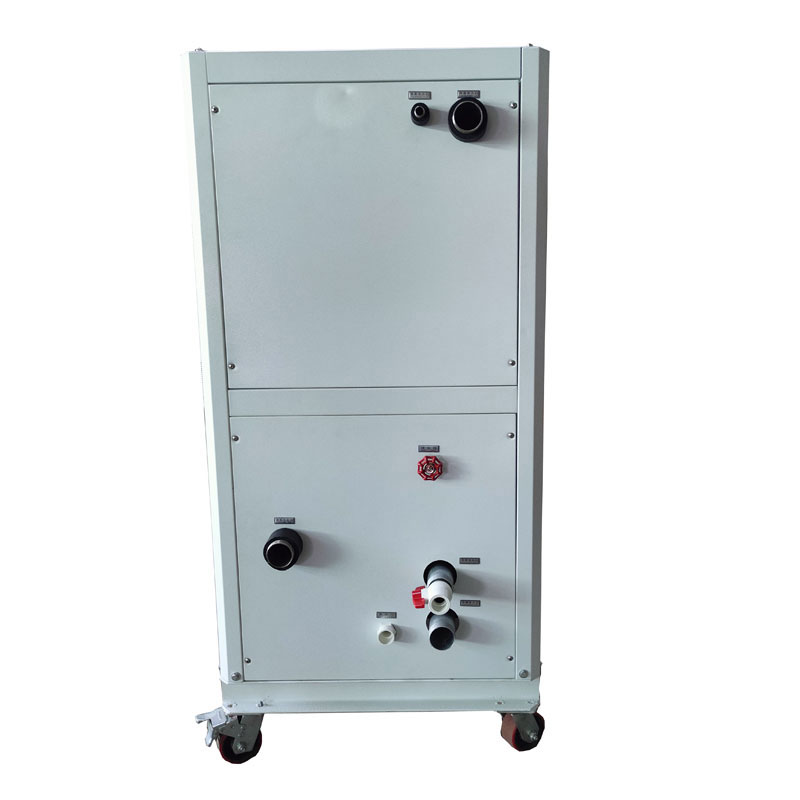

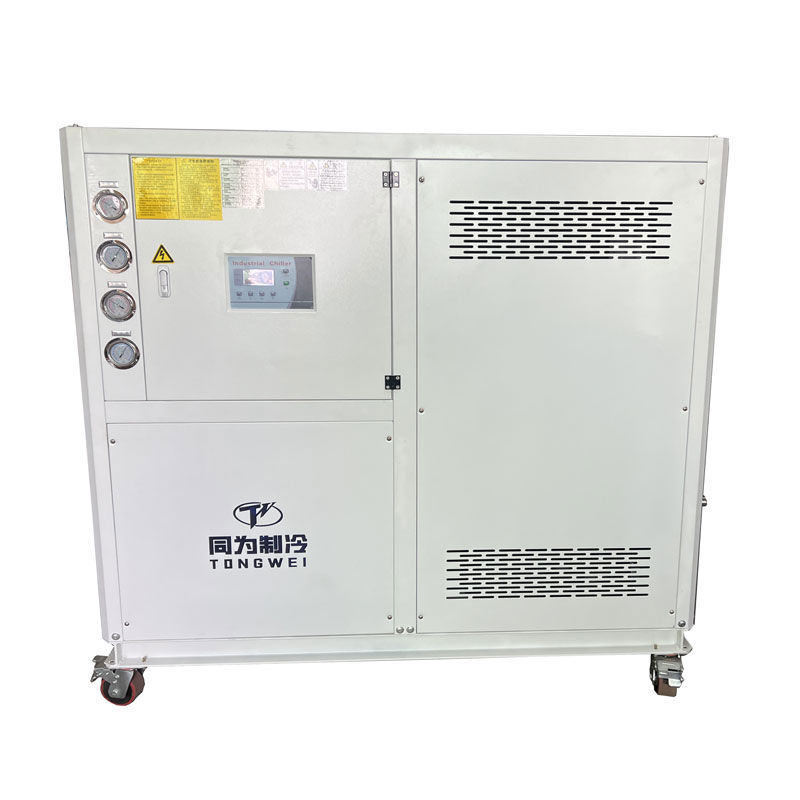

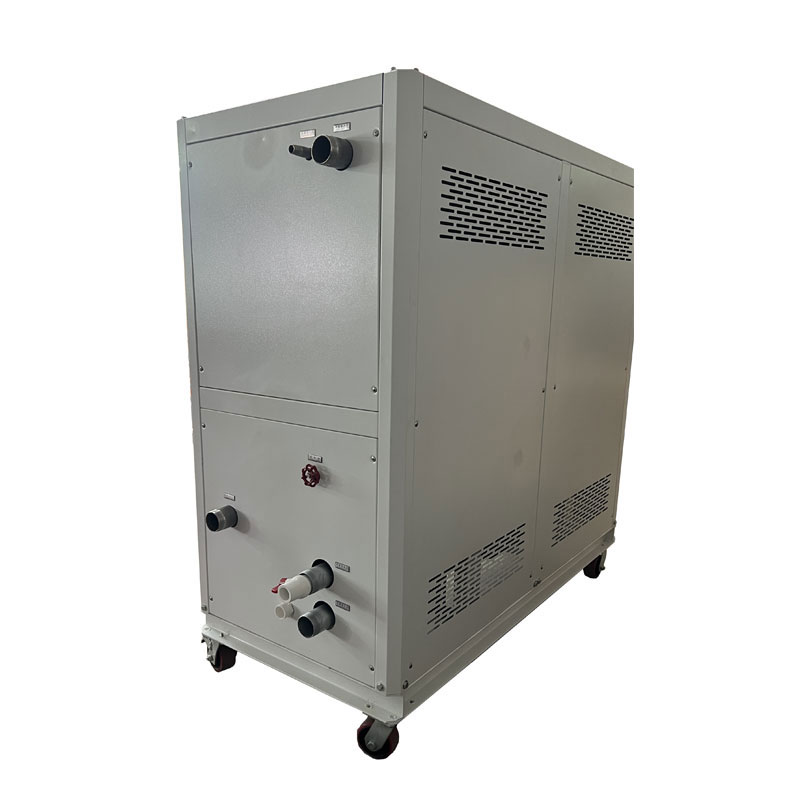

Unità di raffreddamento dell'acqua portatile industriale

Unità di raffreddamento dell'acqua portatile industriale

Un refrigeratore d'acqua portatile industriale utilizza l'acqua dell'impianto (acqua di torre, acqua di città o acqua di pozzo) per dissipare il calore di processo rimosso dal sistema di refrigerazione. Dotati di armadi resistenti verniciati a polvere, compressori scroll Panasonic/Danfoss, controller touch screen con diagnostica completa, pompa di processo, serbatoio e componenti elettrici Siemens, i refrigeratori d'acqua portatili industriali Tongwei hanno in genere un intervallo di temperatura del fluido compreso tra -5 ℃ e 25℃ da 2 tonnellate a 60 tonnellate. Advantage offre un'ampia gamma di configurazioni e capacità di raffreddamento per soddisfare le vostre esigenze.

Questa unità di raffreddamento dell'acqua portatile combina il design innovativo dell'evaporatore con la più recente tecnologia di risparmio energetico per formare un refrigeratore di processo efficiente, affidabile e completamente assemblato a un prezzo competitivo, sono ampiamente utilizzati per la temperatura controllata dell'acqua di prodotti, meccanismi e macchinari di fabbrica in una vasta gamma di settori quali stampaggio a iniezione, macchine per estrusione, alimenti e bevande, utensili e fustellatura, laser, prodotti chimici, farmaceutici e altro ancora.

Tongwei è il produttore e fornitore professionale del sistema di raffreddamento portatile, con sede in Cina. Con molti anni di esperienza nella refrigerazione, garantiamo la produzione del sistema di refrigerazione industriale della migliore qualità con specifiche sorprendenti e offerte di super garanzia. Se stai cercando la più ampia varietà di produttori di unità di refrigerazione portatili industriali a supporto dell'applicazione in Cina,Contattaciora per selezionare una più ampia varietà di refrigeratori a costi ragionevoli.

Specifiche tecniche dell'unità refrigeratore d'acqua portatile industriale

Caratteristiche e vantaggi del refrigeratore portatile

Questi refrigeratori d'acqua industriali portatili hanno un intervallo di temperatura operativa di 41-95°F (5~35℃) e funzionano con una temperatura ambiente massima di 104°F (40℃）) con un refrigerante ecologico R410A o R407C. Se la temperatura ambiente può superare i 50 ℃, scegliere il refrigerante ecologico R134a per temperature ambiente elevate.

Altre caratteristiche standard dei refrigeratori portatili che forniamo includono:

▪ Pannello diagnostico completo

▪Serbatoio completamente isolato

▪ Piastra/mantello e tubo/serpentina brasati nello scambiatore di calore del serbatoio dell'acqua

▪ Manometri (refrigerante e pompa)

▪ Sistemi di refrigerazione raffreddati ad aria e ad acqua

▪ Filtro essiccatore e indicatore di umidità

▪ Design compatto con ruote portatili

▪ Installazione semplice e facile, bassi costi di manutenzione

Quali sono i componenti principali dell'unità di raffreddamento dell'acqua portatile industriale?

3.1 Compressore

Il compressore è il motore principale del refrigeratore portatile perché produce variazioni di pressione per agitare il refrigerante.

Per le unità di raffreddamento dell'acqua portatili industriali, dotate di compressore di marca Panasonic/Danfoss, che utilizzano refrigerante R410A/R407C, questo compressore di marca offre elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Compressore Panasonic

Compressore Danfoss

3.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore portatile industriale in quanto è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori:Bobina in acciaio inossidabile nell'evaporatore del serbatoio dell'acqua, evaporatore a fascio tubiero, evaporatore a piastre in acciaio inossidabile 304SS.

Bobina SS nell'evaporatore del serbatoio dell'acqua SS

Tipo a piastra SS + evaporatore con serbatoio dell'acqua

Evaporatore a fascio tubiero

3.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso.

la pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, vi preghiamo di comunicarcelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per il raffreddamento della macchina soffiatrice di bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar sbarra .

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

3.4 Condensatore

Il condensatore per il refrigeratore industriale raffreddato ad acqua è a fascio tubiero, con i tubi di rame interni che utilizzano un processo di goffratura della filettatura esterna. Questo design migliora efficacemente l'efficienza dello scambio di calore tra il refrigerante e l'acqua durante il processo. Rispetto ai tradizionali tubi di rame lisci, il processo di goffratura della filettatura esterna aumenta la superficie dei tubi di rame, ampliando così l'area di contatto per lo scambio termico e migliorando la conduttività termica del condensatore. Questo design di ottimizzazione consente al condensatore del refrigeratore raffreddato ad acqua di trasferire il calore dal refrigerante all'acqua in modo più rapido e coerente, consentendo all'acqua di portare via il calore.

Condensatore a fascio tubiero

3.5 Pannello di controllo

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Pezzo di ricambio per refrigeratore d'acqua portatile

Come posso scegliere il refrigeratore d'acqua portatile giusto per la vostra applicazione?

Ci sono cinque importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

5.1 Calcolare la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori. Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ; 1 TON=3.517 KW;1 KW=3412 Btu/h;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

5.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

5.3 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

5.4 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto refrigerante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

5.5 Evaporatore Scegli

I refrigeratori generalmente hanno due tipi di evaporatori: uno èserpentina nell'evaporatore del serbatoio dell'acqua,l'altro lo èEvaporatore a fascio tubiero.

Evaporatore a serpentina e serbatoio, dotato di serbatoio di stoccaggio dell'acqua integrato per un utilizzo più conveniente, quindi non sono necessari serbatoi tampone aggiuntivi. Questo è anche il nostro evaporatore standard per il refrigeratore, se non disponi di un serbatoio tampone, utilizziamo questo evaporatore semplicemente per il tuo refrigeratore.

Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

Applicazioni industriali di unità di raffreddamento dell'acqua portatili industriali

I refrigeratori portatili sono sistemi di refrigerazione molto popolari in grado di fornire fonti di raffreddamento ad acqua costanti e affidabili sia per uso industriale che commerciale.

I refrigeratori portatili sono ampiamente utilizzati anche nell'industria della plastica, nell'industria alimentare, nell'industria chimica e nel raffreddamento di cemento/calcestruzzo.

6.1 Industria della plastica

I refrigeratori stazionari raffreddati ad aria sono ampiamente utilizzati anche nella lavorazione della plastica e nell'industria della plastica, tra cui lo stampaggio a iniezione di plastica, l'estrusione di plastica e linee di estrusione, macchine per soffiaggio.

La funzione dell'utilizzo di un refrigeratore a vite raffreddato ad aria è quella di fornire la portata dell'acqua di raffreddamento per raffreddare la temperatura dello stampo di plastica per garantire la qualità del prodotto e l'efficienza produttiva.

Chiller portatile per l'industria della plastica

6.2 Industria alimentare

I refrigeratori raffreddati ad aria sono importanti nell'industria alimentare per mantenere il controllo della temperatura, preservare la qualità, supportare vari processi produttivi e rispettare le normative.

refrigeratore portatile per l'industria alimentare

6.3 Industria chimica

L'industria farmaceutica prepara i medicinali elaborandoli attraverso diversi parametri di riscaldamento e raffreddamento come miscelazione, estrusione, miscelazione, refrigeratori a vite raffreddati ad aria sono macchine di raffreddamento che forniscono acqua di raffreddamento a bassa temperatura, riducono la temperatura dei macchinari chimici e del processo di raffreddamento farmaceutico.

Chiller portatile per l'industria chimica

4 Raffreddamento cemento/calcestruzzo

La produzione del cemento comporta una serie di reazioni chimiche che generano quantità significative di calore. Il cemento viene solitamente miscelato con acqua per ottenere un materiale noto come calcestruzzo, la cui temperatura è in gran parte determinata dall'acqua utilizzata nella combinazione chimica di aggregati di cemento e acqua.

Modalità di spedizione dell'unità refrigeratore d'acqua portatile industriale

In qualità di fornitore ed esportatore professionale di refrigeratori portatili, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da parte di professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata ai nostri clienti.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore di refrigeratori portatili?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
