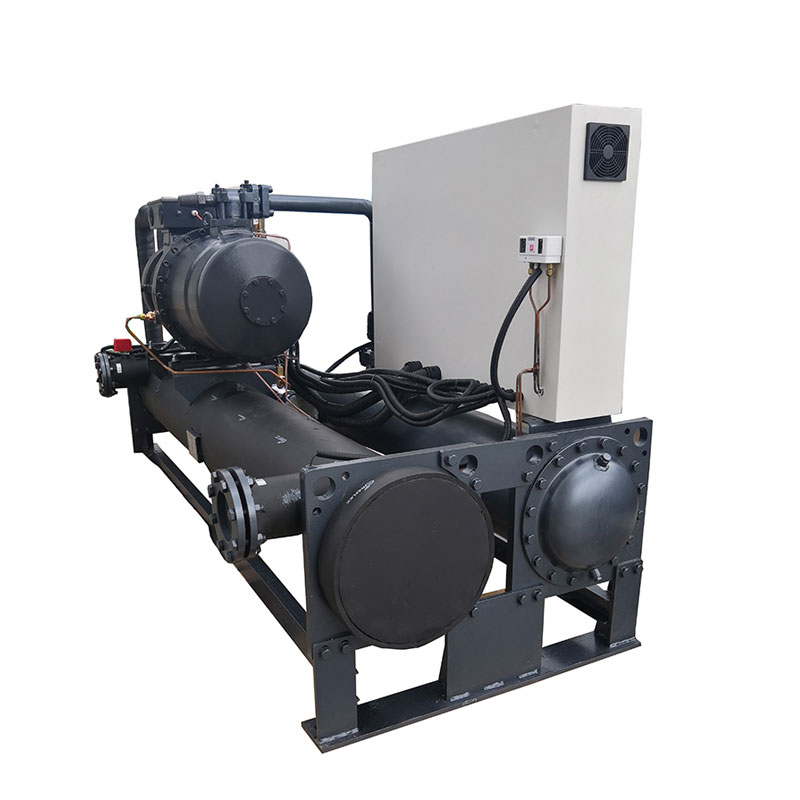

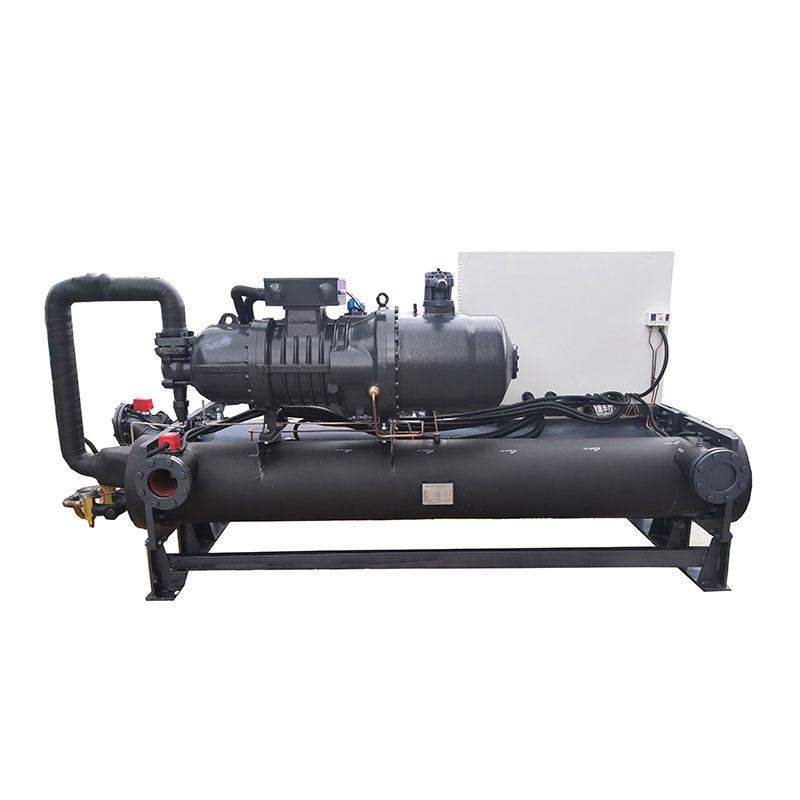

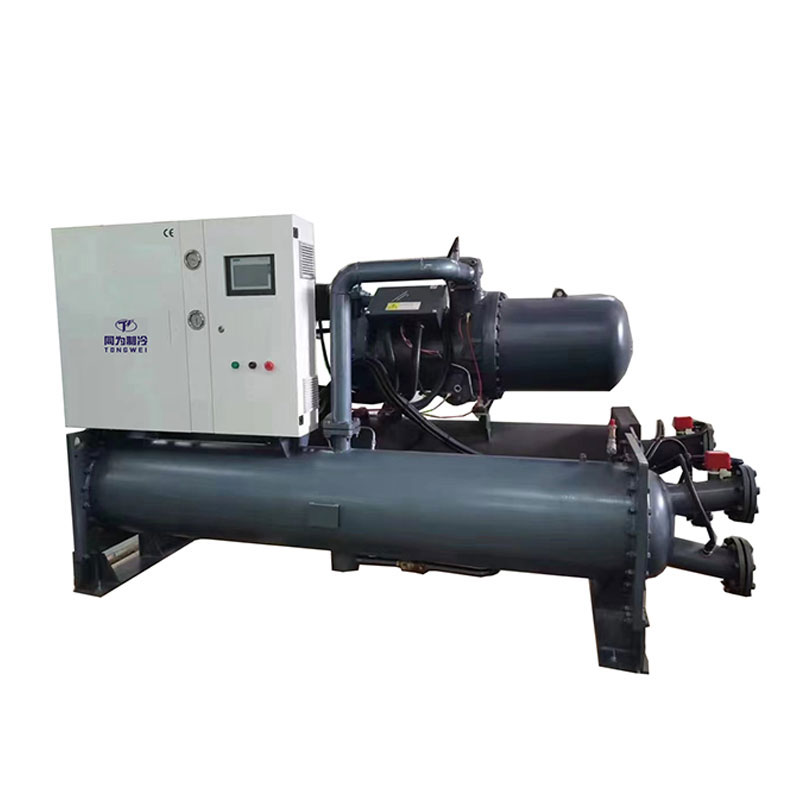

Sistema di refrigerazione industriale a glicole Sistema di refrigerazione a vite raffreddato ad acqua

Sistema di refrigerazione industriale a glicole Sistema di refrigerazione a vite raffreddato ad acqua

Il refrigeratore di glicole industriale è un dispositivo di raffreddamento basato sulla refrigerazione utilizzato per fornire raffreddamento e mantenere la temperatura per un funzionamento efficiente del processo utilizzando il glicole refrigerato come refrigerante. I due tipi di glicole etilenico sono a base di glicole etilenico o a base di glicole propilenico. Le proprietà antigelo del glicole etilenico assicurano che il liquido refrigerante rimanga allo stato fluido per raggiungere il punto di raffreddamento basso. Il glicole è consigliato per tutte le unità refrigeratori quando la temperatura operativa è inferiore a 5 °C (41 °F). Un'unità di refrigerazione a glicole è costituita da componenti di refrigerazione e tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene trasportato attraverso tubi associati allo scambiatore di calore che circonda il processo di riscaldamento. Dopo aver assorbito il calore dal processo associato, il refrigerante riscaldato viene restituito all'unità di refrigerazione per essere raffreddato e il processo viene ripetuto

Il refrigeratore a vite raffreddato ad acqua con sistema di raffreddamento a glicole industriale, chiamato anche refrigeratore a vite con glicole industriale raffreddato ad acqua, ha una capacità di raffreddamento da 30 HP a 200 HP, con compressore a vite Hanbell/Bizter che utilizza refrigerante ecologico R404a, evaporatore/condensatore a fascio tubiero, controller PLC, espansione valvole, senza serbatoio dell'acqua e pompa dell'acqua. È necessario collegarsi alla torre di raffreddamento e alla pompa di raffreddamento per dissipare il calore.

In qualità di produttore e fornitore leader di sistemi di refrigerazione a glicole industriale in Cina, non solo forniamo macchine di refrigerazione di alta qualità, ma diamo priorità a un eccellente servizio clienti. Uno dei principali vantaggi del nostro Tongwei è che i nostri clienti sono la nostra massima priorità, il che ci distingue dai nostri concorrenti. Il nostro team esperto è impegnato a fornire un eccellente servizio clienti e a garantire la vostra soddisfazione. Alcuni dei principali vantaggi che il nostro team offre per il vostro refrigeratore includono: Disimballare, pulire e testare accuratamente ciascun sistema di refrigerazione prima della spedizione; Condurre controlli di qualità di routine su ogni unità; Spediamo solo macchine e sistemi nuovi di zecca ai nostri clienti; Risolviamo e risolviamo i problemi nel modo più tempestivo ed efficiente possibile. Se stai cercando un produttore di refrigeratori di glicole industriale di alta qualità e con mantenimento della temperatura ottimale in Cina, non esitare a farloContattaciper personalizzare i vostri sistemi di raffreddamento ad acqua con glicole con alta qualità e prezzo ragionevole per i refrigeratori a bassa temperatura. Non vediamo l'ora di lavorare con voi.

Specifiche tecniche del sistema di refrigerazione a glicole industriale del refrigeratore a vite raffreddato ad acqua

Caratteristiche e vantaggi del sistema di refrigerazione industriale del glicole Sistema di refrigerazione a vite raffreddato ad acqua

 ▪ Termoregolatore PLC Siemens per il monitoraggio generale dello stato di funzionamento del refrigeratore;  .

 ▪ Intervallo di temperatura dell'acqua da -30 ℃ a 5 ℃

 ▪ Condensatore a fascio tubiero e scambiatore di calore di alta qualità

 ▪ Compressore a vite con refrigerante ecologico R404a e controllo della capacità a quattro gradi 25%-50%-75%-100%;

 ▪ Non è necessario collegarsi alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua

 ▪Chiller dotato delle seguenti protezioni di sicurezza:Protezione da sovraccarico,Allarme di fase inversa,Allarme di alta/bassa pressione,Flusso d'acqua,Indicatore del livello dell'acqua,Protezione antigelo

Quali sono i componenti principali del refrigeratore a vite raffreddato ad acqua del sistema di refrigerazione a glicole industriale?

3.1 Compressore

Il compressore è il motore principale del refrigeratore a glicole a vite raffreddato ad acqua perché produce variazioni di pressione per agitare il refrigerante.

Per il sistema di refrigerazione a glicole industriale, il refrigeratore a vite raffreddato ad acqua, che è con il marchio Hanbell Screw o il compressore a vite Bizter come optional dipende dalla capacità di refrigerazione richiesta, utilizzando il refrigerante R404A, questo compresso di marca ha un'elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Ogni compressore a vite con 4 livelli di controllo energetico 25%-50%-75%-100% per garantire che l'intero refrigeratore a vite sia stabile e garantisca elevate prestazioni di refrigerazione.

Compressore a vite Hanbell

Compressore a vite Bizter

3.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore a glicole raffreddato ad acqua, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Raffreddatore a vite raffreddato ad acqua Utilizza uno scambiatore di calore a fascio chiuso e tubolare altamente efficiente come evaporatore.

Evaporatore a fascio tubiero

3.3 Condensatore

Il condensatore per il refrigeratore a glicole raffreddato ad acqua è del tipo a fascio tubiero raffreddato ad acqua per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido.

Condensatore a fascio tubiero di tipo raffreddato ad acqua

3.4 Pannello di controllo

I refrigeratori Tongwei utilizzano un sistema di controllo PLC integrato con interfaccia uomo-computer e un grande pannello touch screen a LED.

4. Parte di ricambio per refrigeratore a vite con glicole raffreddato ad acqua

Qual è la differenza tra il refrigeratore a spirale con glicole e il refrigeratore a vite con glicole?

Esistono due tipi di refrigeratori a glicole: uno èrefrigeratore a glicole raffreddato ad aria,l'altro èrefrigeratore a glicole raffreddato ad acqua ;

refrigeratori a glicole raffreddati ad ariautilizzare l'aria ambiente per dissipare il calore dai processi. Sono efficienti dal punto di vista energetico, salvaspazio e richiedono meno manutenzione, il che aiuta a risparmiare denaro.

refrigeratori a glicole raffreddati ad acquautilizzare l'acqua proveniente da una torre di raffreddamento ad acqua esterna per dissipare il calore dai processi. Questi sistemi hanno una durata di vita più lunga, sono relativamente silenziosi e offrono prestazioni di raffreddamento più costanti rispetto al refrigeratore a glicole raffreddato ad aria.

Raffreddatore Scroll a glicole                                            Raffreddatore a vite con glicole

▪ 1 CV-60 CV                                                            Sopra 30 CV

▪ Compressore Scroll Danfoss/Panasonic                        Compressore a vite Hanbell/Bitzer

▪Costruito con serbatoio dell'acqua e pompa dell'acqua                         Senza serbatoio dell'acqua e pompa dell'acqua

Chiller Scroll a glicole raffreddato ad aria   

Raffreddatore a vite con glicole raffreddato ad aria

Chiller a scorrimento con glicole raffreddato ad acqua   

Raffreddatore a vite con glicole raffreddato ad acqua

Perché è necessario aggiungere glicole nel refrigeratore?

Sappiamo che una volta che la temperatura scende a 0°C o anche meno, l'acqua si congela. Il glicole aiuta l'acqua a prevenire il congelamento e a trasformarsi in ghiaccio. Questo è il motivo per cui lo chiamiamo refrigeratore a glicole.

L'uso di una miscela di acqua e glicole come refrigerante del refrigeratore presenta diversi vantaggi rispetto all'utilizzo di acqua pulita come refrigerante del refrigeratore. Questi vantaggi sono dovuti alle sue proprietà fisiche uniche, incluso un punto di congelamento più basso rispetto all’acqua.

In generale, un refrigeratore a glicole è costituito da componenti di refrigerazione e tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene trasportato attraverso tubi associati allo scambiatore di calore che circonda il processo di riscaldamento. Dopo aver assorbito il calore dal processo associato, il liquido refrigerante riscaldato viene restituito all'unità di refrigerazione per essere raffreddato e il processo viene ripetuto.

Per molti tipi di refrigeratori, il glicole viene miscelato con acqua in un rapporto 60/40. Un'elevata percentuale di glicole etilenico migliora significativamente le prestazioni antigelo della miscela. Ciò è utile in situazioni in cui è richiesto un raffreddamento rapido. In questi casi, il processo può essere raffreddato a temperature molto basse senza congelare il liquido refrigerante all'interno dei tubi.

Il principio di funzionamento dei refrigeratori tradizionali è quello di trasferire il calore tra due mezzi: fluido e solido. Questi sistemi di raffreddamento funzionano assorbendo il calore o la compressione del vapore. I componenti di base di un sistema di refrigerazione includono l'unità di refrigerazione e il sistema di tubazioni che fa circolare il liquido refrigerante.

Confronto tra le proprietà del glicole etilenico e del glicole propilenico

Glicole etilenico e glicole propilenico

Come funziona un refrigeratore a vite con glicole raffreddato ad acqua?

Un refrigeratore a glicole è composto da un componente di refrigerazione e da tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene incanalato attraverso le tubazioni associate a uno scambiatore termico che circonda un processo riscaldato. Dopo aver assorbito il calore dal processo associato, il refrigerante caldo viene restituito all'unità di refrigerazione per il raffreddamento, dopodiché il processo viene ripetuto.

Un refrigeratore a glicole è costituito da un compressore, un evaporatore, un condensatore, un elemento di strozzamento e un sistema di controllo elettrico. Vediamo qual è il principio di funzionamento di un refrigeratore a glicole:

Il compressore del refrigeratore a glicole

Il refrigeratore a glicole Tongwei utilizza un compressore a vite superiore che offre efficienza energetica, bassa rumorosità e lunghi tempi di manutenzione.

Per garantire che la pressione all'interno dell'evaporatore sia sufficientemente bassa e che il refrigerante sia a una temperatura così bassa, il compressore viene utilizzato per pompare il refrigerante evaporato e comprimere la bassa temperatura e pressione nel gas refrigerante ad alta temperatura e pressione.

Condensatore per un refrigeratore a glicole

I refrigeratori a glicole sono progettati e prodotti da Tongwei e presentano una scelta di condensatori raffreddati ad aria o ad acqua.

Il refrigerante ad alta temperatura e alta pressione si condensa in liquido nel condensatore. Il refrigerante nel condensatore rilascia calore nell'aria o nell'acqua che è più fredda di esso.

Valvola di espansione termica in un refrigeratore a glicole

La valvola di espansione termica svolge un ruolo importante nel refrigeratore industriale a glicole. Il refrigerante del refrigeratore a glicole viene ridotto dalla pressione di condensazione alla pressione di evaporazione, quindi il liquido del condensatore può essere immesso nel serbatoio del liquido. In questo momento, il refrigerante è a temperatura normale e ad alta pressione, quindi passa attraverso il valvola di espansione per abbassare il punto di ebollizione e il liquido entra nell'evaporatore per assorbire calore ed evaporare.

L'evaporatore in un refrigeratore a glicole

L'evaporatore per il refrigeratore a glicole a vite industriale raffreddato ad aria è semplicemente: scambiatore di calore a fascio tubiero.

Il liquido refrigerante a bassa temperatura e bassa pressione passa attraverso la valvola di espansione termica e scambia con l'evaporatore.

Una volta assorbito il calore, diventa vapore saturo o surriscaldato che può essere restituito al compressore per la refrigerazione.

Il rapporto tra acqua e glicole da utilizzare

È importante utilizzare il rapporto corretto tra glicole e miscela di acqua nel sistema di raffreddamento a seconda della temperatura più fredda necessaria durante il funzionamento, poiché una quantità insufficiente di glicole può causare il congelamento del sistema, con il rischio di scoppiare i tubi e persino di distruggere l'evaporatore del refrigeratore, addirittura danneggiando l'impianto di raffreddamento. refrigeratore a glicole, mentre una quantità eccessiva di glicole in un sistema di refrigerazione risulterà in un sistema inefficiente.

Ma qual è il rapporto migliore per le miscele di glicole e acqua? Si prega di vedere di seguito il rapporto del glicole tra le miscele di glicole e acqua per il refrigeratore a glicole nel processo di raffreddamento:

Per quali applicazioni è possibile utilizzare il sistema di refrigerazione industriale a glicole?

Il refrigeratore a glicole è un tipo specifico di sistema di raffreddamento, utilizzato per raffreddare una varietà di liquidi e altre applicazioni industriali.

Utilizzando un refrigeratore a glicole è possibile raggiungere la bassa temperatura necessaria per l'utilizzo industriale.

I refrigeratori a glicole sono maggiormente utilizzati nei seguenti settori:

9.1 Birrifici

Nei birrifici, il refrigeratore a glicole viene utilizzato per raffreddare il mosto, controllare la fermentazione, recipienti di crashcooling, preconfezionamento e stoccaggio del prodotto.

Chiller a glicole per birrifici

9.2 Cantine

I refrigeratori a glicole sono ampiamente utilizzati nel processo di fermentazione, nella stabilizzazione del freddo e nel raffreddamento degli ambienti.

Chiller a glicole per cantine

9.3 Mulini per il sidro

Il controllo della fermentazione richiede un controllo critico della temperatura dell’acqua. Il refrigeratore a glicole può fornire il raffreddamento a freddo del succo e del latte, nonché la conservazione a freddo del prodotto finale.

 Raffreddatore di glicole per fabbriche di sidro

9.4 Distillerie

Durante il processo di fermentazione, il refrigeratore a glicole fornirà un refrigerante costante per la circolazione tra i serbatoi di distillazione e gli alambicchi per scopi di rimozione del calore.

Chiller a glicole per distillerie

9.5 Industria alimentare.

I refrigeratori a glicole possono fornire refrigerante a bassa temperatura per garantire la sicurezza e la qualità costante degli alimenti surgelati, le aziende di trasformazione alimentare necessitano di un raffreddamento a bassa temperatura giorno dopo giorno.

Chiller a glicole per l'industria alimentare

9.6 Latticini

Un refrigeratore a glicole per latticini adeguatamente progettato può raffreddare il latte molto rapidamente per aiutare a mantenere sotto controllo la temperatura del latte (e la crescita dei batteri) mentre viene trasferito dalla sala di mungitura al serbatoio isolato.

Chiller a glicole per prodotti lattiero-caseari

Hai bisogno di un refrigeratore a glicole per un'applicazione non menzionata qui? Contattaci e personalizzeremo una soluzione conveniente per le tue precise esigenze.

Come posso scegliere il sistema di refrigerazione industriale a glicole giusto per la vostra applicazione?

Ci sono quattro importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

10.1Calcola la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TON=3.517 KW;1 KW=3412 Btu/h;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

10.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

10.3 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

10.4 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

Modalità di spedizione del sistema di refrigerazione industriale del glicole Raffreddatore a vite raffreddato ad acqua

In qualità di fornitore ed esportatore professionale di refrigeratori con glicole a bassa temperatura, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi di un container per la spedizione presso l'altro tuo fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.
