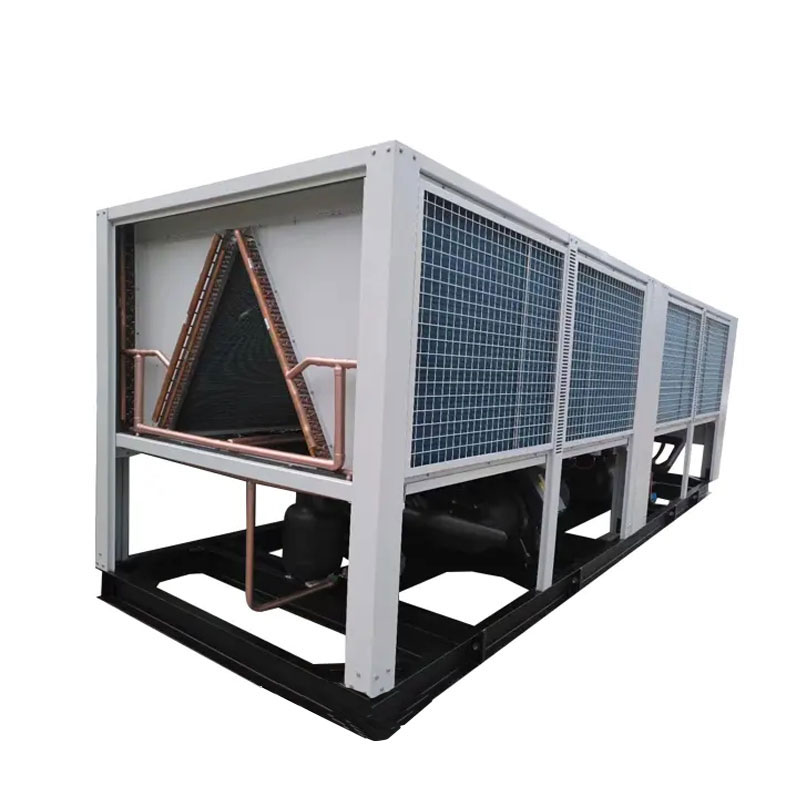

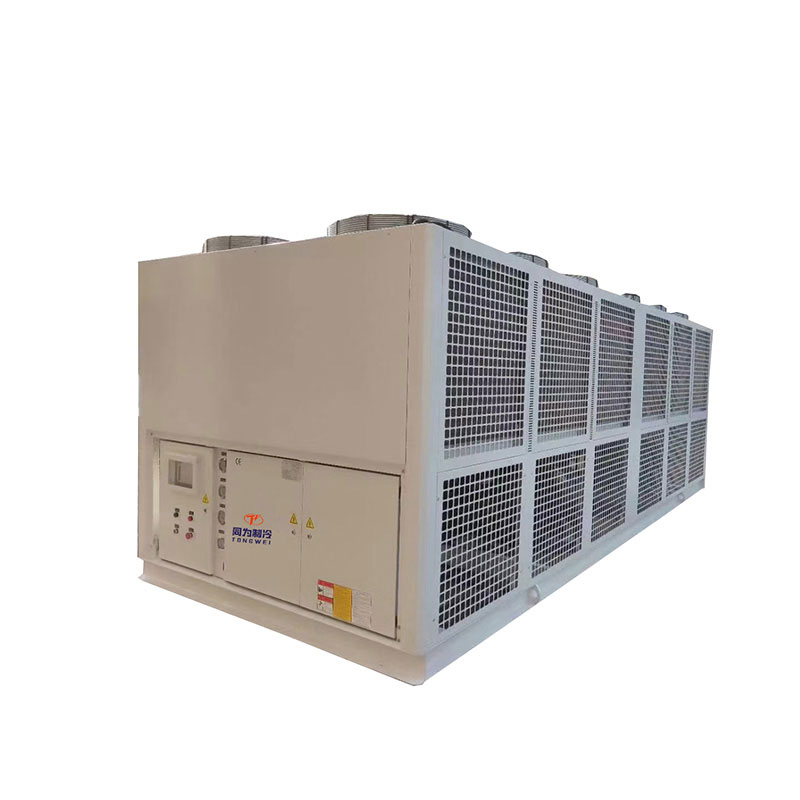

Raffreddatore a glicole con compressore a vite industriale raffreddato ad aria 0C

Raffreddatore a glicole con compressore a vite industriale raffreddato ad aria 0C

Il refrigeratore industriale a glicole è un tipo di refrigeratore a bassa temperatura che utilizza acqua glicolata come refrigerante circolante per raggiungere una temperatura negativa per applicazioni industriali e di processo. I due tipi di glicole etilenico sono a base di glicole etilenico o a base di glicole propilenico. Le proprietà antigelo del glicole etilenico assicurano che il liquido refrigerante rimanga allo stato fluido per raggiungere il punto di raffreddamento basso. Il glicole è consigliato per tutte le unità refrigeratori quando la temperatura operativa è inferiore a 5 °C (41 °F). Un'unità di refrigerazione a glicole è costituita da componenti di refrigerazione e tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene trasportato attraverso tubi associati allo scambiatore di calore che circonda il processo di riscaldamento. Dopo aver assorbito il calore dal processo associato, il liquido refrigerante riscaldato viene restituito all'unità di refrigerazione per essere raffreddato e il processo viene ripetuto.

Il refrigeratore di glicole con compressore a vite raffreddato ad aria industriale ha una capacità di raffreddamento da 30 HP a 200 HP, con compressore a vite Hanbell/Bizter che utilizza refrigerante ecologico R404a, evaporatore a fascio tubiero, controller PLC, valvole di espansione, senza serbatoio dell'acqua e pompa dell'acqua.

In qualità di produttore e fornitore leader di refrigeratori a glicole con compressori a vite raffreddati ad aria industriali in Cina, progettiamo sistemi di refrigerazione a glicole con uno scopo in mente: mantenere il processo in funzione. Con oltre 15 anni di esperienza, offriamo una vasta gamma di sistemi di refrigerazione con glicole raffreddati ad aria e ad acqua di livello industriale. Disponiamo di un team dedicato di assistenza tecnica e clienti che ti guiderà attraverso la selezione del refrigeratore del birrificio e il processo di avvio e sarà a tua disposizione per molto tempo dopo l'installazione. Affidati alla nostra esperienza leader del settore per aiutarti a massimizzare le operazioni di processo e i profitti. Se stai cercando un sistema di refrigerazione a glicole per la tua applicazione, non esitare a contattarci per personalizzare i tuoi sistemi di raffreddamento ad acqua con glicole con alta qualità e prezzo ragionevole per il refrigeratori a bassa temperatura. Non vediamo l'ora di lavorare con voi.

Specifiche tecniche del refrigeratore a glicole con compressore a vite raffreddato ad aria industriale

Caratteristiche e vantaggi del refrigeratore a glicole con compressore a vite raffreddato ad aria industriale

 ▪ Termoregolatore PLC Siemens per il monitoraggio generale dello stato di funzionamento del refrigeratore;  .

 ▪ Intervallo di temperatura dell'acqua da -30℃ a +5 ℃

 ▪ Fascio tubiero di alta qualità come scambiatore di calore

 ▪ Compressore a vite con refrigerante ecologico R404a e controllo della capacità a quattro gradi 25%-50%-75%-100%;

 ▪Componenti elettrici Schneider

 ▪ Non è necessario collegarsi alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua

 ▪Chiller dotato delle seguenti protezioni di sicurezza:Protezione da sovraccarico,Allarme di fase inversa,Allarme di alta/bassa pressione,Flusso d'acqua,Indicatore del livello dell'acqua,Protezione antigelo

Quali sono i componenti principali del refrigeratore a glicole con compressore a vite raffreddato ad aria industriale

3.1 Compressore

Il compressore è il motore principale del refrigeratore a glicole a vite raffreddato ad aria perché produce variazioni di pressione per agitare il refrigerante.

Per il refrigeratore a glicole con compressore a vite raffreddato ad aria industriale, che è con il marchio Hanbell Screw o il compressore a vite Bizter come optional dipende dalla capacità di refrigerazione richiesta, utilizzando il refrigerante R404a, questo compresso di marca ha un'elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durevolezza, sicurezza e stabilità.

Ogni compressore a vite con 4 livelli di controllo energetico 25%-50%-75%-100% per garantire che l'intero refrigeratore a vite sia stabile e garantisca elevate prestazioni di refrigerazione.

Compressore a vite Hanbell

Compressore a vite Bizter

3.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore a glicole a vite raffreddato ad aria, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Raffreddatore a vite raffreddato ad aria Utilizza uno scambiatore di calore a fascio chiuso e tubolare altamente efficiente come evaporatore.

Evaporatore a fascio tubiero

3.3 Condensatore

Il condensatore per refrigeratore a vite raffreddato ad aria è dotato di efficienti alette incrociate e tubi di rame filettati femmina per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido .

Condensatore con alette+ventola in alluminio

3.4 Pannello di controllo

I refrigeratori Tongwei utilizzano un sistema di controllo PLC integrato con interfaccia uomo-computer e un grande pannello touch screen a LED.

Pannello di controllo PLC

Pezzo di ricambio per refrigeratore a glicole con compressore a vite raffreddato ad aria industriale

Qual è la differenza tra il refrigeratore a spirale con glicole e il refrigeratore a vite con glicole?

Esistono due tipi di refrigeratori a glicole: uno èrefrigeratore a glicole raffreddato ad aria,l'altro èrefrigeratore a glicole raffreddato ad acqua ;

refrigeratori a glicole raffreddati ad ariautilizzare l'aria ambiente per dissipare il calore dai processi. Sono efficienti dal punto di vista energetico, salvaspazio e richiedono meno manutenzione, il che aiuta a risparmiare denaro.

refrigeratori a glicole raffreddati ad acquautilizzare l'acqua proveniente da una torre di raffreddamento ad acqua esterna per dissipare il calore dai processi. Questi sistemi hanno una durata di vita più lunga, sono relativamente silenziosi e offrono prestazioni di raffreddamento più costanti rispetto al refrigeratore a glicole raffreddato ad aria.

Raffreddatore Scroll a glicole                                     Raffreddatore a vite con glicole

▪ 1 CV-60 CV                                                     Sopra 30 CV

▪ Compressore Scroll Danfoss/Panasonic                Compressore a vite Hanbell/Bitzer

▪ Costruito con serbatoio dell'acqua e pompa dell'acqua                Senza serbatoio dell'acqua e pompa dell'acqua

Chiller Scroll a glicole raffreddato ad aria   

Raffreddatore a vite con glicole raffreddato ad aria

Chiller a scorrimento con glicole raffreddato ad acqua   

Raffreddatore a vite con glicole raffreddato ad acqua

Perché il glicole viene utilizzato per il raffreddamento?

Il refrigerante più comunemente utilizzato in un refrigeratore è l'acqua o una miscela di acqua e glicole. I refrigeranti a base di glicole sono costituiti da glicole etilenico o glicole propilenico. Il vantaggio principale dei refrigeranti a base di glicole sono le loro proprietà antigelo. L'acqua pura congela a 0 gradi C, mentre il glicole etilenico al 30% congela a -14 gradi C. Il basso punto di congelamento delle miscele di glicole le rende ideali per raffreddare oggetti che si trovano al di sotto del punto di congelamento dell'acqua. Sebbene il glicole abbia una capacità termica inferiore a quella dell'acqua (ogni chilogrammo di glicole è più facile da riscaldare di un chilogrammo di acqua), l'elevata differenza di temperatura consente alla miscela di glicole di dissipare il calore più rapidamente dell'acqua pura. Le miscele di glicole sono più adatte per applicazioni in cui il refrigeratore deve dissipare rapidamente una grande quantità di calore. Oltre a fornire eccellenti parametri di trasferimento del calore, il glicole tende a scoraggiare la crescita delle alghe nelle apparecchiature per il trasferimento del calore.

Confronto tra le proprietà del glicole etilenico e del glicole propilenico

Glicole etilenico e glicole propilenico

Come funziona il refrigeratore industriale a glicole?

Un refrigeratore a glicole è composto da un componente di refrigerazione e da tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene incanalato attraverso le tubazioni associate a uno scambiatore termico che circonda un processo riscaldato. Dopo aver assorbito il calore dal processo associato, il refrigerante caldo viene restituito all'unità di refrigerazione per il raffreddamento, dopodiché il processo viene ripetuto.

Un refrigeratore a glicole è costituito da un compressore, un evaporatore, un condensatore, un elemento di strozzamento e un sistema di controllo elettrico. Vediamo qual è il principio di funzionamento di un refrigeratore a glicole:

Principio di funzionamento del refrigeratore a glicole

Il compressore del refrigeratore a glicole

Il refrigeratore a glicole Tongwei utilizza un compressore a vite superiore che offre efficienza energetica, bassa rumorosità e lunghi tempi di manutenzione.

Per garantire che la pressione all'interno dell'evaporatore sia sufficientemente bassa e che il refrigerante sia a una temperatura così bassa, il compressore viene utilizzato per pompare il refrigerante evaporato e comprimere la bassa temperatura e pressione nel gas refrigerante ad alta temperatura e pressione.

Condensatore per un refrigeratore a glicole

I refrigeratori a glicole sono progettati e prodotti da Tongwei e presentano una scelta di condensatori raffreddati ad aria o ad acqua.

Il refrigerante ad alta temperatura e alta pressione si condensa in liquido nel condensatore. Il refrigerante nel condensatore rilascia calore nell'aria o nell'acqua che è più fredda di esso.

Valvola di espansione termica in un refrigeratore a glicole

La valvola di espansione termica svolge un ruolo importante nel refrigeratore industriale a glicole. Il refrigerante del refrigeratore a glicole viene ridotto dalla pressione di condensazione alla pressione di evaporazione, quindi il liquido del condensatore può essere immesso nel serbatoio del liquido. In questo momento, il refrigerante è a temperatura normale e ad alta pressione, quindi passa attraverso il valvola di espansione per abbassare il punto di ebollizione e il liquido entra nell'evaporatore per assorbire calore ed evaporare.

L'evaporatore in un refrigeratore a glicole

L'evaporatore per il refrigeratore a glicole a vite industriale raffreddato ad aria è semplicemente: scambiatore di calore a fascio tubiero.

Il liquido refrigerante a bassa temperatura e bassa pressione passa attraverso la valvola di espansione termica e scambia con l'evaporatore.

Una volta assorbito il calore, diventa vapore saturo o surriscaldato che può essere restituito al compressore per la refrigerazione.

Il rapporto tra acqua e glicole da utilizzare

È importante utilizzare il rapporto corretto tra glicole e miscela di acqua nel sistema di raffreddamento a seconda della temperatura più fredda necessaria durante il funzionamento, poiché una quantità insufficiente di glicole può causare il congelamento del sistema, con la possibilità di scoppiare i tubi e persino di distruggere l'evaporatore del refrigeratore, oltre a danneggiare anche il sistema. refrigeratore a glicole, mentre una quantità eccessiva di glicole in un sistema di refrigerazione risulterà in un sistema inefficiente.

Ma qual è il rapporto migliore per le miscele di glicole e acqua? Si prega di vedere di seguito il rapporto del glicole tra le miscele di glicole e acqua per il refrigeratore a glicole nel processo di raffreddamento:

Per quali applicazioni è possibile utilizzare il refrigeratore industriale a glicole?

Il refrigeratore a glicole è un tipo specifico di sistema di raffreddamento, utilizzato per raffreddare una varietà di liquidi e altre applicazioni industriali.

Utilizzando un refrigeratore a glicole è possibile raggiungere la bassa temperatura necessaria per l'utilizzo industriale.

I refrigeratori a glicole sono maggiormente utilizzati nei seguenti settori:

9.1 Birrifici

Nei birrifici, il refrigeratore a glicole viene utilizzato per raffreddare il mosto, controllare la fermentazione, recipienti di crashcooling, preconfezionamento e stoccaggio del prodotto.

Chiller a glicole per birrifici

9.2 Cantine

I refrigeratori a glicole sono ampiamente utilizzati nel processo di fermentazione, nella stabilizzazione del freddo e nel raffreddamento degli ambienti.

Chiller a glicole per cantine

9.3 Mulini per il sidro

Il controllo della fermentazione richiede un controllo critico della temperatura dell’acqua. Il refrigeratore a glicole può fornire il raffreddamento a freddo del succo e del latte, nonché la conservazione a freddo del prodotto finale.

 Raffreddatore di glicole per fabbriche di sidro

9.4 Distillerie

Durante il processo di fermentazione, il refrigeratore a glicole fornirà un refrigerante costante per la circolazione tra i serbatoi di distillazione e gli alambicchi per scopi di rimozione del calore.

Chiller a glicole per distillerie

9.5 Industria alimentare.

I refrigeratori a glicole possono fornire refrigerante a bassa temperatura per garantire la sicurezza e la qualità costante degli alimenti surgelati, le aziende di trasformazione alimentare necessitano di un raffreddamento a bassa temperatura giorno dopo giorno.

Chiller a glicole per l'industria alimentare

9.6 Latticini

Un refrigeratore a glicole per latticini adeguatamente progettato può raffreddare il latte molto rapidamente per aiutare a mantenere sotto controllo la temperatura del latte (e la crescita dei batteri) mentre viene trasferito dalla sala di mungitura al serbatoio isolato.

Chiller a glicole per prodotti lattiero-caseari

Hai bisogno di un refrigeratore a glicole per un'applicazione non menzionata qui? Contattaci e personalizzeremo una soluzione conveniente per le tue precise esigenze.

Come posso scegliere il refrigeratore industriale a vite con glicole raffreddato ad aria adatto alla vostra applicazione?

Ci sono quattro importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

10.1Calcola la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TON=3.517 KW;1 KW=3412 Btu/h;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

10.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

10.3 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

10.4 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

Modalità di spedizione del refrigeratore a vite con glicole raffreddato ad aria industriale

In qualità di fornitore ed esportatore professionale di refrigeratori con glicole a bassa temperatura, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore di refrigeratori a vite con glicole raffreddato ad aria industriale?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
