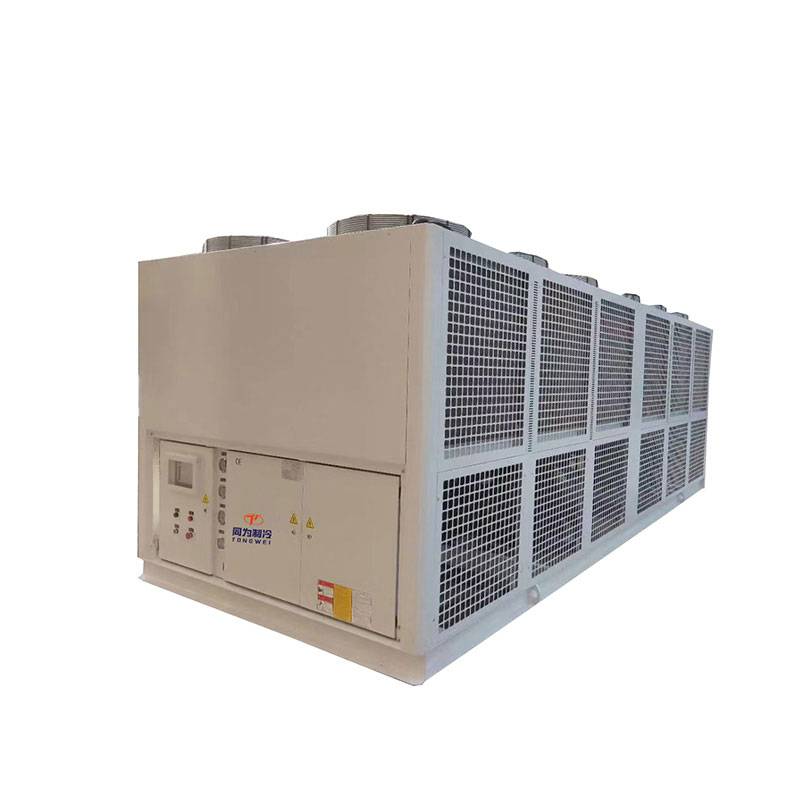

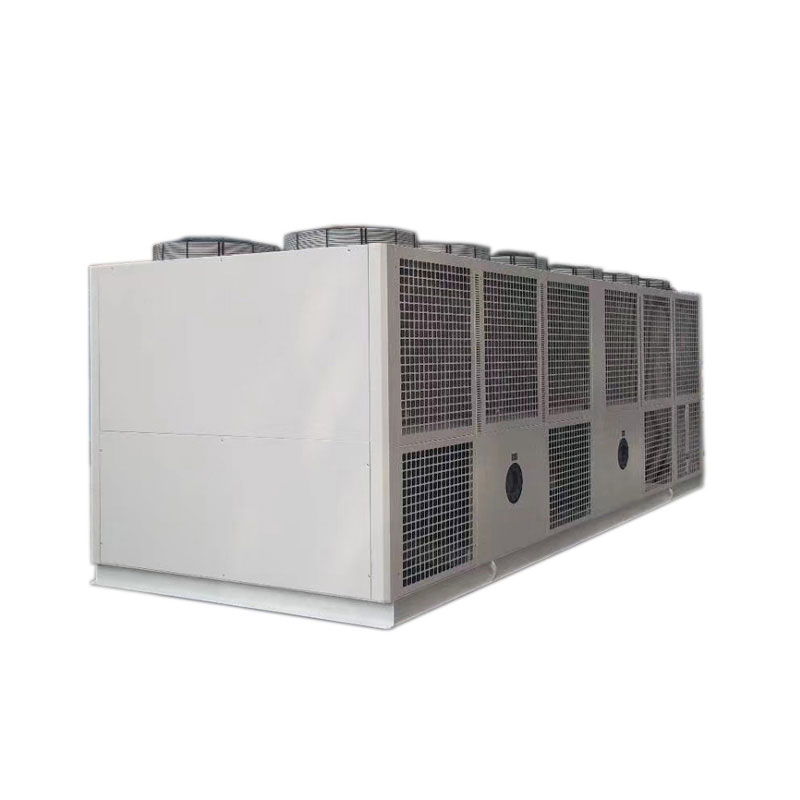

Raffreddatore a vite raffreddato ad aria da 90 tonnellate per il settore farmaceutico

Raffreddatore a vite raffreddato ad aria da 90 tonnellate per il settore farmaceutico

Raffreddatore a vite raffreddato ad aria per prodotti farmaceutici chiamato anche refrigeratore medico e farmaceutico, che è un dispositivo di raffreddamento affidabile mediato per fornire un funzionamento di raffreddamento silenzioso e privo di vibrazioni per l'utilizzo in applicazioni chimiche e farmaceutiche. A causa delle proprietà chimiche intrinseche dei prodotti farmaceutici, alcuni prodotti farmaceutici sono sensibile al tempo di lavorazione e all'esposizione alla temperatura, quindi il processo di lavorazione farmaceutica deve essere sempre raffreddato da un refrigeratore per garantire l'alta qualità del prodotto finale, quindi i refrigeratori sono una soluzione di raffreddamento farmaceutico affidabile ed economicamente vantaggiosa.

Il refrigeratore a vite raffreddato ad aria è dotato di un evaporatore con compressore a vite, valvola di espansione e condensatore raffreddato ad aria per dissipare il calore del sistema in modo efficiente senza richiedere una fornitura di acqua refrigerata, che assorbe il calore dall'acqua di processo e il calore viene quindi trasferito all'aria attorno al refrigeratore unità, non è necessario collegarla alla torre di raffreddamento per dissipare il calore. Il refrigeratore a vite raffreddato ad aria da 90 tonnellate per il settore farmaceutico ha una capacità di raffreddamento di 300 kW, dotato di UNA unità di compressore a vite Hanbell semiermetico che utilizza R407c, R22, R134a e R404a, tutti disponibili a seconda delle condizioni di lavoro del refrigeratore a vite, dei requisiti applicativi e della temperatura ambiente .

Tongwei è un produttore e fornitore affidabile in Cina di refrigeratori raffreddati ad aria. Con molti anni di esperienza nella refrigerazione, garantiamo la produzione di refrigeratori della migliore qualità con specifiche sorprendenti, offerte di super garanzia e il miglior servizio post-vendita.

Se hai bisogno di un refrigeratore a vite raffreddato ad aria per la tua fabbrica farmaceutica e medica o per qualsiasi settore, contattaci per aiutarti a scegliere un modello di refrigeratore che corrisponda esattamente alla tua applicazione con un prezzo ragionevole da 80KW a 1000KW e l'intervallo di controllo della temperatura del refrigeratore va da +25 ℃ a -30 ℃.

Raffreddatore a vite raffreddato ad aria da 90 tonnellate per specifiche tecniche farmaceutiche MODELLO: TW-310ASH

Come funziona un refrigeratore a vite raffreddato ad aria da 90 tonnellate per il settore farmaceutico?

Per il refrigeratore a vite raffreddato ad aria, il refrigeratore è dotato di evaporatore a fascio tubiero ad alta efficienza, senza serbatoio dell'acqua e pompa dell'acqua all'interno del refrigeratore, quindi è necessario collegare il serbatoio tampone e la pompa all'esterno, consultare il disegno del collegamento di soffiaggio per riferimento:

Raffreddatore a vite raffreddato ad aria da 90 tonnellate con serbatoio dell'acqua tampone Installazione esterna come riferimento

Caratteristiche del refrigeratore a vite raffreddato ad aria

✮Compressore a vite di marca ben nota

L'unità adotta il compressore a vite semiermetico di marca Germania BITZER o Taiwan HANBELL. L'ultimo profilo brevettato del rotore a vite da 5 a 6 con eccellente efficienza.

Il controllo della capacità regolabile infinito o a gradini ravvicinati, è caratterizzato da un funzionamento efficiente dal punto di vista energetico, stabile e silenzioso. Il più avanzato processo di produzione brevettato di altissima precisione. Monitoraggio e protezione completamente intelligenti integrati, incluso monitoraggio della temperatura del motore termico, monitoraggio della sequenza di fase, blocco del ripristino manuale, sensore della temperatura dell'olio.

Ampia gamma di refrigeranti opzionali, inclusi R134A, R407c e R22 (R404A su richiesta).

✮Sistema di controllo della microprogrammazione

Controllo centralizzato PLC industriale combinato con il sistema di controllo della capacità del compressore, monitoraggio preciso. Protezione integrata per bassa temperatura, alta/bassa pressione, antigelo, mancanza fase, antifase, sovraccarico, sovratemperatura motore, differenziale olio, flussostato, latenza avviamento.

Lingua operativa opzionale, guida del menu, stato di funzionamento dell'unità facile da regolare.

✮Installazione semplice, funzionamento affidabile

Non è necessario collegarsi alla torre di raffreddamento

Avvio a gradini ravvicinati, impatto minimo sull'elettricità.

Funzionamento stabile e sicuro, vibrazioni ridotte, facile da installare. Struttura compatta, minore richiesta di spazio e leggerezza, facile da trasportare e installare.

Completamente cablato, ispezionato e testato prima della consegna, risparmiando tempi e costi di installazione.

Condensatore ad alette in alluminio a forma di W, che garantisce un'adeguata area di scambio termico all'interno di unità di dimensioni più piccole

-Evaporatore ad alta efficienza con tubo in rame con filettatura interna. -Ventilatore assiale di grande volume d'aria con pale metalliche. Motore separato dalla copertura in rete, fissato sull'attacco di scarico tramite controllo PLC Siemens in metallo, interfaccia touch screen LCD.

Design standard caricato con R22, R407C senza CFC, R410A, R404A, R134A come opzione.

380 V-415 V/50 Hz 3 pH per design standard. Design diverso su richiesta del cliente, ad esempio 220-570 V 60 Hz 3 fasi per clienti di Filippine, Messico o Stati Uniti.

Quali sono i componenti principali del refrigeratore a vite raffreddato ad aria da 90 tonnellate per il settore farmaceutico

4.1 Compressore

Il compressore è il motore principale del refrigeratore a vite raffreddato ad aria perché produce variazioni di pressione per agitare il refrigerante.

Per il refrigeratore a vite raffreddato ad aria da 90 tonnellate per il settore farmaceutico, che è con UN'unità del marchio Hanbell Screw o il compressore a vite Bizter come optional dipende dalla capacità di refrigerazione richiesta, utilizzando il refrigerante R407C, questo compressore di marca ha un'elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione dell'ambiente e durata, sicurezza e stabilità.

Ogni compressore a vite con 4 livelli di controllo energetico 25%-50%-75%-100% per garantire che l'intero refrigeratore a vite sia stabile e garantisca elevate prestazioni di refrigerazione.

Compressore a vite Hanbell

Compressore a vite Bizter

4.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore con compressore a vite, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, si trova tra il compressore e la valvola di espansione. Compressore a vite Chiller Utilizza uno scambiatore di calore a fascio chiuso a circuito chiuso altamente efficiente come evaporatore.

Evaporatore a fascio tubiero

5.3 Condensatore

Il condensatore per refrigeratore a vite raffreddato ad aria è dotato di efficienti alette incrociate e tubi di rame filettati femmina per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido .

Condensatore con alette+ventola in alluminio

5.4 Pannello di controllo

I refrigeratori Tongwei utilizzano un sistema di controllo PLC integrato con interfaccia uomo-computer e un grande pannello touch screen a LED.

Pannello di controllo PLC

Come posso scegliere il giusto refrigeratore a vite raffreddato ad aria?

Ci sono cinque importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

5.1 Calcolare la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860kcal/h;  1 TONNELLATA=3.517 KW;

1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico= C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

5.2 Potenza

Paesi e regioni diversi hanno standard diversi per l'elettricità industriale, gli alimentatori comuni sono 208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è208V 60HZ 3PH;575V 60HZ 3PH;480V 60 Hz3PH e così via

5.3 Refrigerante

R22, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

5.4 Evaporatore Scegli

Il refrigeratore a vite raffreddato ad aria utilizza generalmente un evaporatore: proprio cosìscambiatore di calore a fascio tubiero.Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

5.5 Capacità del serbatoio dell'acqua tampone Scegliere

La capacità del serbatoio inerziale può essere personalizzata in base alle esigenze specifiche. Può tamponare un carico termico maggiore e immagazzinare più acqua refrigerata.

Serbatoio dell'acqua in acciaio inossidabile 304

Pezzo di ricambio per refrigeratore a vite raffreddato ad aria

Qual è la differenza tra un refrigeratore a vite raffreddato ad aria e un refrigeratore a vite raffreddato ad acqua

I refrigeratori a vite raffreddati ad aria e ad acqua sono entrambi tipi di refrigeratori a vite utilizzati per applicazioni di raffreddamento in vari settori.

La differenza principale tra il refrigeratore a vite raffreddato ad aria e il refrigeratore a vite raffreddato ad acqua è il condensatore:

Il condensatore di un refrigeratore a vite raffreddato ad aria viene raffreddato dall'aria ambiente, il cui calore generato durante il processo di raffreddamento viene dissipato nell'aria circostante;

refrigeratore a vite raffreddato ad acquacon un condensatore ad acqua a fascio tubiero collegato a una torre di raffreddamento e generalmente utilizzato in installazioni di medie e grandi dimensioni in cui l'acqua è disponibile. Quindi il refrigeratore a vite raffreddato ad acqua deve essere collegato alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua all'esterno, l'installazione è più problemi rispetto al refrigeratore a vite raffreddato ad aria.

Ma se la temperatura ambiente è molto superiore a 50 ℃, ti consigliamo di utilizzare un refrigeratore a vite raffreddato ad aria, poiché il refrigeratore a vite raffreddato ad aria può consumare più energia per ottenere la stessa capacità di raffreddamento a causa delle limitazioni dell'aria come mezzo di scambio termico e del raffreddamento ad acqua Il refrigeratore a vite utilizza una fonte d'acqua costante per una dissipazione del calore più stabile ed efficiente, quindi a temperature ambiente elevate, il refrigeratore a vite raffreddato ad acqua è una scelta più efficiente dal punto di vista energetico e migliore per la tua applicazione.

Chiller a vite raffreddato ad acqua

Modalità di spedizione di un refrigeratore a vite raffreddato ad aria da 90 tonnellate per il settore farmaceutico

In qualità di fornitore ed esportatore professionale di refrigeratori d'acqua, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigerante è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, quindi la consegna aerea non è la modalità di trasporto consigliata al nostro cliente.

3. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore di refrigeratori a vite raffreddati ad aria?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
