Sistema di raffreddamento dell'aria industriale da 6 tonnellate per pompa a vuoto

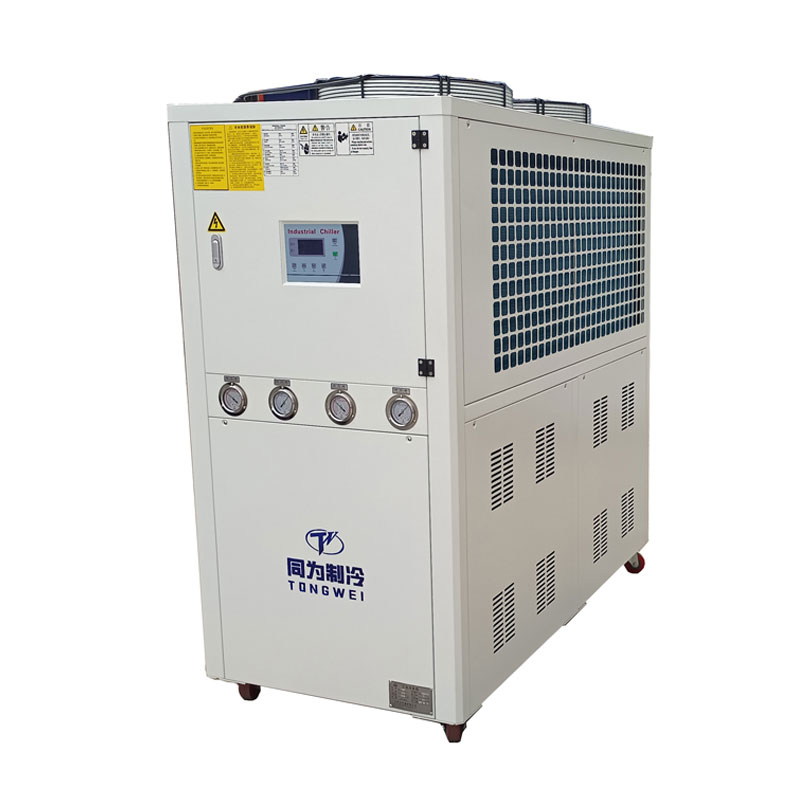

Sistema di raffreddamento dell'aria industriale da 6 tonnellate 20KW per pompa a vuoto

Il sistema di refrigerazione industriale dell'aria da 6 tonnellate di alta qualità per la pompa a vuoto è offerto dai produttori cinesi Tongwei. Sistema di raffreddamento dell'aria industriale da 6 tonnellate 20KW per pompa a vuoto modello TW-8AD con una capacità di raffreddamento di circa 18.000 kcal/h (74.000 ma/h). Include DUE compressori scroll 4HP Panasonic che utilizzano refrigerante ecologico R410A/R407C, condensatore raffreddato ad aria, alette del condensatore, bobina SS nello scambiatore di calore del serbatoio dell'acqua, pompa dell'acqua, circuito di refrigerazione, valvola di espansione e dispositivi di protezione, regolatore di temperatura. È dotato di ventole sulla parte superiore del refrigeratore, quindi non è necessario installare una torre di raffreddamento, che è facilmente installabile.

Tongwei è un produttore e fornitore affidabile in Cina di sistemi di refrigerazione industriale. Con molti anni di esperienza nella refrigerazione, garantiamo la produzione della migliore macchina di refrigerazione con specifiche sorprendenti, offerte di super garanzia e il miglior servizio post-vendita.

Se stai cercando un sistema di refrigerazione ad aria industriale a basso costo di manutenzione senza costi di consumo di acqua, contattaci per selezionare un sistema di refrigerazione ad aria industriale che corrisponda esattamente alla tua applicazione a un prezzo competitivo.

Sistema di raffreddamento dell'aria industriale da 6 tonnellate per specifiche tecniche del pulsometro MODELLO: TW-8AD

Caratteristiche e vantaggi del sistema di raffreddamento dell'aria industriale

»Capacità di raffreddamento del sistema di raffreddamento dell'aria industriale da 2 KW a 100 KW

»Alimentatore trifase 208-570V 60HZ personalizzato per clienti di Stati Uniti, Filippine, Messico e Perù

»Controllo della temperatura da 7℃(45°F）a 25℃（77°F）

»Non è necessario installare la torre di raffreddamento ad acqua e la pompa di raffreddamento ad acqua, l'installazione è semplice.

»Compressore scroll o a vite di alta qualità

»Refrigerante ecologico ed efficiente R407c/R410a/R134a

»Condensatore ed evaporatore efficienti raffreddati ad aria

»Porta di comunicazione R485

Quali sono i componenti principali del sistema di raffreddamento dell'aria industriale da 6 tonnellate per pompa a vuoto

3.1 Compressore

Il compressore è il motore principale del sistema di refrigerazione industriale perché produce variazioni di pressione per agitare il refrigerante.

Per il sistema di raffreddamento dell'aria industriale da 6 tonnellate per pompa a vuoto, che è dotato di DUE compressori di marca Panasonic da 4 HP, che utilizzano refrigerante R410A/R407C, questo compresso di marca offre elevata efficienza di refrigerazione, bassa rumorosità, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità .

Compressore Panasonic

3.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore d'aria industriale, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, si trova tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori:evaporatore a serpentina nel serbatoio dell'acqua, evaporatore a fascio tubiero, evaporatore a piastre in acciaio inossidabile 304SS.

Bobina nell'evaporatore del serbatoio dell'acqua SS

Tipo a piastra SS + evaporatore con serbatoio dell'acqua

Evaporatore a fascio tubiero

3.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso.

la pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, comunicacelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per il raffreddamento della macchina soffiatrice di bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar sbarra .

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

3.4 Condensatore

Il condensatore per refrigeratori d'acqua industriali raffreddati ad aria è dotato di efficienti alette incrociate e tubi di rame filettati femmina per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in un liquido o gas-liquido miscela.

Condensatore con alette+ventola in alluminio

3.5 Pannello di controllo

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Pezzo di ricambio per sistema di raffreddamento dell'aria industriale

Come posso scegliere il sistema di raffreddamento dell'aria industriale giusto per la vostra applicazione?

Ci sono cinque importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

5.1 Calcolare la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TONNELLATA=3.517 KW; 1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

5.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

5.3 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

5.4 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

5.5 Evaporatore Scegli

I refrigeratori hanno generalmente due tipi di evaporatori: uno èserpentina nell'evaporatore del serbatoio dell'acqua,l'altro lo èguscio e tubo evaporatoR.

Evaporatore a serpentina e serbatoio, dotato di serbatoio di stoccaggio dell'acqua integrato per un utilizzo più conveniente, quindi non sono necessari serbatoi tampone aggiuntivi. Questo è anche il nostro evaporatore standard per il refrigeratore, se non disponi di un serbatoio tampone, utilizziamo questo evaporatore semplicemente per il tuo refrigeratore.

Evaporatore del tipo a fascio tubiero, che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

Applicazioni industriali del sistema di raffreddamento dell'aria industriale da 6 tonnellate per pompa a vuoto

Il sistema di raffreddamento dell'aria industriale è un sistema di refrigerazione molto popolare in grado di fornire fonti di raffreddamento ad acqua costanti e affidabili sia per uso industriale che commerciale, ampiamente utilizzato anche nell'industria della plastica, nell'industria alimentare, nell'industria chimica e in altri settori industriali.

6.1 Industria della plastica

I refrigeratori d'acqua industriali raffreddati ad aria sono ampiamente utilizzati anche nella lavorazione della plastica e nell'industria della plastica, tra cui lo stampaggio a iniezione di plastica, l'estrusione di plastica e linee di estrusione, macchine per soffiaggio.

La funzione dell'utilizzo di un refrigeratore scroll industriale raffreddato ad aria è quella di fornire la portata dell'acqua di raffreddamento per raffreddare la temperatura dello stampo di plastica per garantire la qualità del prodotto e l'efficienza della produzione.

Sistema di refrigerazione industriale per l'industria della plastica

6.2 Industria alimentare

I refrigeratori raffreddati ad aria sono importanti nell'industria alimentare per mantenere il controllo della temperatura, preservare la qualità, supportare vari processi produttivi e rispettare le normative.

Sistema di refrigerazione industriale per l'industria alimentare

6.3 Industria chimica

L'industria farmaceutica prepara i medicinali elaborandoli attraverso diversi parametri di riscaldamento e raffreddamento come miscelazione, estrusione, miscelazione, refrigeratori a vite raffreddati ad aria sono macchine di raffreddamento che forniscono acqua di raffreddamento a bassa temperatura, riducono la temperatura dei macchinari chimici e del processo di raffreddamento farmaceutico.

Sistema di refrigerazione industriale per l'industria chimica

Modalità di spedizione del sistema di raffreddamento dell'aria industriale

In qualità di fornitore ed esportatore professionale di sistemi di refrigerazione industriale, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina di refrigerazione è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità di refrigerazione:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei come fornitore del tuo sistema di refrigerazione ad aria industriale da 6 tonnellate per pompe a vuoto?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori industriali da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina refrigerante durevole e affidabile e prezzo competitivo

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
