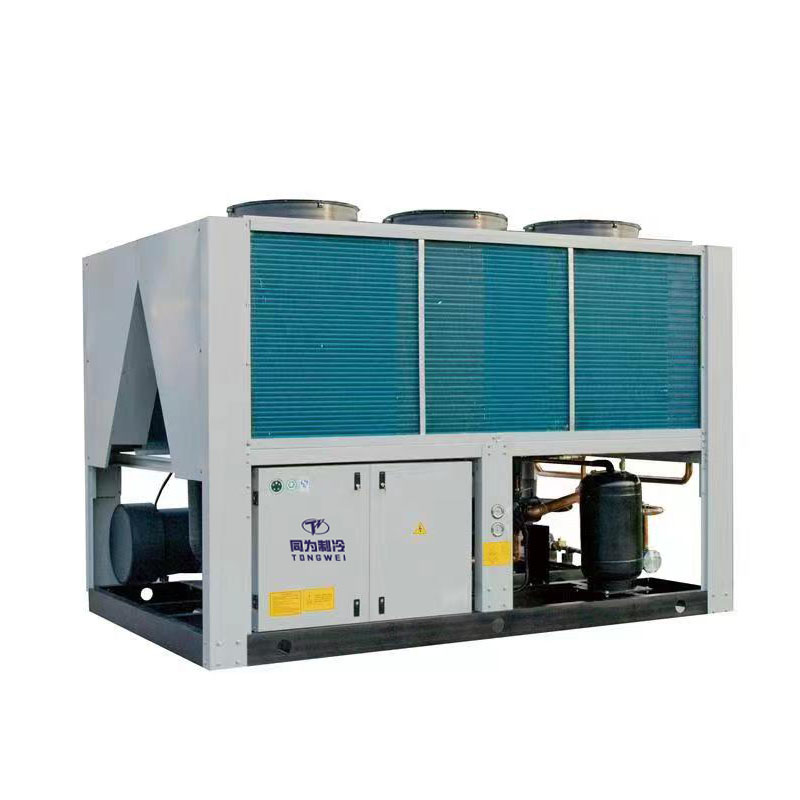

Raffreddatore a bassa temperatura con vite glicole raffreddato ad aria da 50 tonnellate -20 °C

Raffreddatore a bassa temperatura con vite a glicole raffreddato ad aria da 50 tonnellate / 60 HP -20°C

Il refrigeratore a bassa temperatura con vite glicole raffreddato ad aria da 50 tonnellate di alta qualità -20°C è offerto dai produttori cinesi Tongwei. Un refrigeratore a glicole è un sistema di refrigerazione che utilizza una percentuale di glicole etilenico miscelato con acqua per produrre temperature estremamente basse che superano di gran lunga il punto di congelamento dell'acqua. I due tipi di glicole etilenico sono a base di glicole etilenico o a base di glicole propilenico. Le proprietà antigelo del glicole etilenico assicurano che il liquido refrigerante rimanga allo stato fluido per raggiungere il punto di raffreddamento basso. Il glicole è consigliato per tutte le unità refrigeratori quando la temperatura operativa è inferiore a 5 °C (41 °F). la nostra vasta esperienza con i refrigeratori a bassa temperatura offre soluzioni ingegnerizzate affidabili per ogni esigenza di processo.

Il refrigeratore a vite con glicole raffreddato ad aria da 50 tonnellate modello TW-60ASL include UN compressore a vite ermetico multistadio che utilizza refrigerante R404a. Il refrigerante è un gas che non danneggia l'ozono ed è considerato rispettoso dell'ambiente. Non è necessario installarlo con la torre di raffreddamento ad acqua e la pompa di raffreddamento ad acqua, che è di facile installazione.

Tongwei è un produttore e fornitore leader in Cina di refrigeratori a bassa temperatura con 15 anni di esperienza nella refrigerazione, garantiamo la produzione del sistema di refrigerazione industriale della migliore qualità con specifiche sorprendenti e offerte di super garanzia.

Abbiamo l'ingegno e le soluzioni ingegnerizzate per risolvere anche le esigenze più impegnative dei refrigeratori a glicole.

Specifiche tecniche del refrigeratore a bassa temperatura con vite glicole raffreddato ad aria da 50 tonnellate -20°C MODELLO: TW-60ASL

Caratteristiche e vantaggi del refrigeratore a bassa temperatura con vite a glicole raffreddato ad aria da 50 tonnellate -20 °C

  ▪ Termoregolatore PLC Siemens per il monitoraggio generale dello stato di funzionamento del refrigeratore;  .

  ▪ Intervallo di temperatura dell'acqua da -30 ℃ a 5 ℃

  ▪ Fascio tubiero di alta qualità come scambiatore di calore

  ▪ Compressore a vite con refrigerante ecologico R404a e controllo della capacità a quattro gradi 25%-50%-75%-100%;

  ▪ Non è necessario collegarsi alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua

  ▪ Chiller dotato delle seguenti protezioni di sicurezza:Protezione da sovraccarico,Allarme di fase inversa,Allarme di alta/bassa pressione,Flusso d'acqua,Indicatore del livello dell'acqua,Protezione antigelo

Quali sono i componenti principali del refrigeratore a bassa temperatura con vite a glicole raffreddato ad aria da 50 tonnellate -20 °C?

3.1 Compressore

Il compressore è il motore principale del refrigeratore a glicole a vite raffreddato ad aria perché produce variazioni di pressione per agitare il refrigerante.

Per refrigeratore a vite con glicole raffreddato ad aria da 50 tonnellate, che è con 1 unità del marchio Hanbell Screw o compressore a vite Bizter come optional dipende dalla capacità di refrigerazione richiesta, utilizzando refrigerante R404a, questo compressore di marca è ad alta efficienza di refrigerazione, bassa rumorosità, risparmio energetico, rispettoso dell'ambiente protezione e durata, sicurezza e stabilità.

Ogni compressore a vite con 4 livelli di controllo energetico 25%-50%-75%-100% per garantire che l'intero refrigeratore a vite sia stabile e garantisca elevate prestazioni di refrigerazione.

Compressore a vite Hanbell

Compressore a vite Bizter

3.2 Evaporatore

L'evaporatore è un componente cruciale del refrigeratore a glicole a vite raffreddato ad aria, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Raffreddatore a vite raffreddato ad aria Utilizza uno scambiatore di calore a fascio chiuso e tubolare altamente efficiente come evaporatore.

Evaporatore a fascio tubiero

3.3 Condensatore

Il condensatore per refrigeratore a vite raffreddato ad aria è dotato di efficienti alette incrociate e tubi di rame filettati femmina per un'elevata efficienza di scambio termico e una buona stabilità. La sua funzione è quella di raffreddare il vapore refrigerante rilasciato dal compressore in una miscela liquida o gas-liquido .

Condensatore con alette+ventola in alluminio

3.4 Pannello di controllo

I refrigeratori Tongwei utilizzano un sistema di controllo PLC integrato con interfaccia uomo-computer e un grande pannello touch screen a LED.

Pannello di controllo PLC

Pezzo di ricambio per refrigeratore a glicole a bassa temperatura

Qual è la differenza tra il refrigeratore a spirale con glicole raffreddato ad aria e il refrigeratore a vite con glicole raffreddato ad aria?

Chiller Scroll a glicole raffreddato ad aria                                Raffreddatore a vite con glicole raffreddato ad aria

▪ 1 CV-60 CV                                                                Oltre 60 CV

▪ Compressore Scroll Danfoss/Panasonic                           Compressore a vite Hanbell/Bitzer

▪Costruito con serbatoio dell'acqua e pompa dell'acqua                            Senza serbatoio dell'acqua e pompa dell'acqua

Chiller Scroll a glicole raffreddato ad aria    

 Raffreddatore a vite con glicole raffreddato ad aria

Perché il glicole viene utilizzato per il raffreddamento?

Il refrigerante più comunemente utilizzato in un refrigeratore è l'acqua o una miscela di acqua e glicole. I refrigeranti a base di glicole sono costituiti da glicole etilenico o glicole propilenico. Il vantaggio principale dei refrigeranti a base di glicole sono le loro proprietà antigelo. L'acqua pura congela a 0 gradi C, mentre il glicole etilenico al 30% congela a -14 gradi C. Il basso punto di congelamento delle miscele di glicole le rende ideali per raffreddare oggetti che si trovano al di sotto del punto di congelamento dell'acqua. Sebbene il glicole abbia una capacità termica inferiore a quella dell'acqua (ogni chilogrammo di glicole è più facile da riscaldare di un chilogrammo di acqua), l'elevata differenza di temperatura consente alla miscela di glicole di dissipare il calore più rapidamente dell'acqua pura. Le miscele di glicole sono più adatte per applicazioni in cui il refrigeratore deve dissipare rapidamente una grande quantità di calore. Oltre a fornire eccellenti parametri di trasferimento del calore, il glicole tende a scoraggiare la crescita delle alghe nelle apparecchiature per il trasferimento del calore.

Confronto tra le proprietà del glicole etilenico e del glicole propilenico

Glicole etilenico e glicole propilenico

Come funziona un refrigeratore a bassa temperatura con vite a glicole raffreddato ad aria da 50 tonnellate -20°C?

Un refrigeratore a glicole è composto da un componente di refrigerazione e da tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene incanalato attraverso le tubazioni associate a uno scambiatore termico che circonda un processo riscaldato. Dopo aver assorbito il calore dal processo associato, il refrigerante caldo viene restituito all'unità di refrigerazione per il raffreddamento, dopodiché il processo viene ripetuto.

Un refrigeratore a glicole è costituito da un compressore, un evaporatore, un condensatore, un elemento di strozzamento e un sistema di controllo elettrico. Vediamo qual è il principio di funzionamento di un refrigeratore a glicole:

 Principio di funzionamento del refrigeratore a glicole

Il rapporto tra acqua e glicole da utilizzare

È importante utilizzare il rapporto corretto tra glicole e miscela di acqua nel sistema di raffreddamento a seconda della temperatura più fredda necessaria durante il funzionamento, poiché una quantità insufficiente di glicole può causare il congelamento del sistema, con il rischio di scoppiare i tubi e persino di distruggere l'evaporatore del refrigeratore, addirittura danneggiando l'impianto di raffreddamento. refrigeratore a glicole, mentre una quantità eccessiva di glicole in un sistema di refrigerazione risulterà in un sistema inefficiente.

Ma qual è il rapporto migliore per le miscele di glicole e acqua? Si prega di vedere di seguito il rapporto del glicole tra le miscele di glicole e acqua per il refrigeratore a glicole nel processo di raffreddamento:

Per quali applicazioni può essere utilizzato un refrigeratore a glicole a bassa temperatura?

Il refrigeratore a glicole è un tipo specifico di sistema di raffreddamento, utilizzato per raffreddare una varietà di liquidi e altre applicazioni industriali.

Utilizzando un refrigeratore a glicole è possibile raggiungere la bassa temperatura necessaria per l'utilizzo industriale.

I refrigeratori a glicole sono maggiormente utilizzati nei seguenti settori:

9.1 Birrifici

Nei birrifici, il refrigeratore a glicole viene utilizzato per raffreddare il mosto, controllare la fermentazione, recipienti di crashcooling, preconfezionamento e stoccaggio del prodotto.

Chiller a glicole per birrifici

9.2 Cantine

I refrigeratori a glicole sono ampiamente utilizzati nel processo di fermentazione, nella stabilizzazione del freddo e nel raffreddamento degli ambienti.

Chiller a glicole per cantine

9.3 Mulini per il sidro

Il controllo della fermentazione richiede un controllo critico della temperatura dell’acqua. Il refrigeratore a glicole può fornire il raffreddamento a freddo del succo e del latte, nonché la conservazione a freddo del prodotto finale.

 Raffreddatore di glicole per fabbriche di sidro

9.4 Distillerie

Durante il processo di fermentazione, il refrigeratore a glicole fornirà un refrigerante costante per la circolazione tra i serbatoi di distillazione e gli alambicchi per scopi di rimozione del calore.

Chiller a glicole per distillerie

9.5 Industria alimentare.

I refrigeratori a glicole possono fornire refrigerante a bassa temperatura per garantire la sicurezza e la qualità costante degli alimenti surgelati, le aziende di trasformazione alimentare necessitano di un raffreddamento a bassa temperatura giorno dopo giorno.

Chiller a glicole per l'industria alimentare

9.6 Latticini

Un refrigeratore a glicole per latticini adeguatamente progettato può raffreddare il latte molto rapidamente per aiutare a mantenere sotto controllo la temperatura del latte (e la crescita dei batteri) mentre viene trasferito dalla sala di mungitura al serbatoio isolato.

Chiller a glicole per prodotti lattiero-caseari

Hai bisogno di un refrigeratore a glicole per un'applicazione non menzionata qui? Contattaci e personalizzeremo una soluzione conveniente per le tue precise esigenze.

Come posso scegliere il refrigeratore a vite con glicole raffreddato ad aria adatto alla vostra applicazione?

Ci sono quattro importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

10.1Calcola la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TONNELLATA=3.517 KW;  1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

10.2 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

10.3 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

10.4 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

Modalità di spedizione del refrigeratore a vite con glicole raffreddato ad aria

In qualità di fornitore ed esportatore professionale di refrigeratori con glicole a bassa temperatura, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.

Perché dovresti scegliere Tongwei per il tuo fornitore di refrigeratori a bassa temperatura con vite a glicole raffreddati ad aria da 50 tonnellate -20°C?

▪ Esperienza di cui ti puoi fidare

Progettiamo e costruiamo refrigeratori d'acqua da oltre 15 anni. Dai refrigeratori raffreddati ad aria ai refrigeratori raffreddati ad acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutti i refrigeratori industriali.
