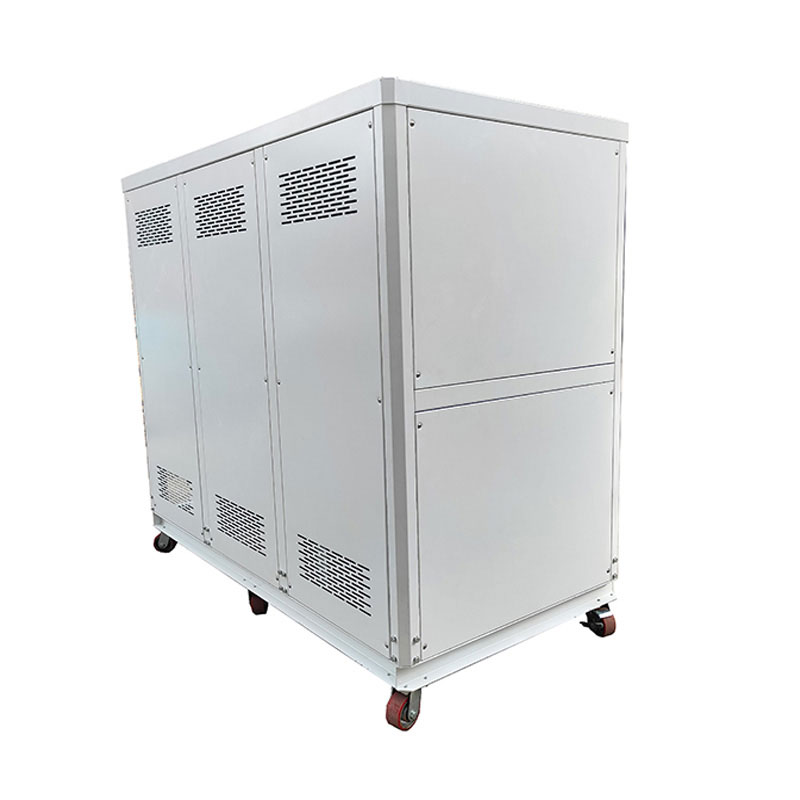

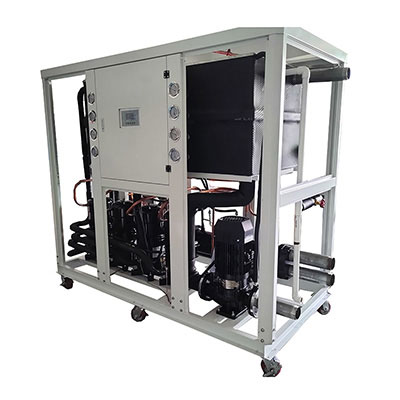

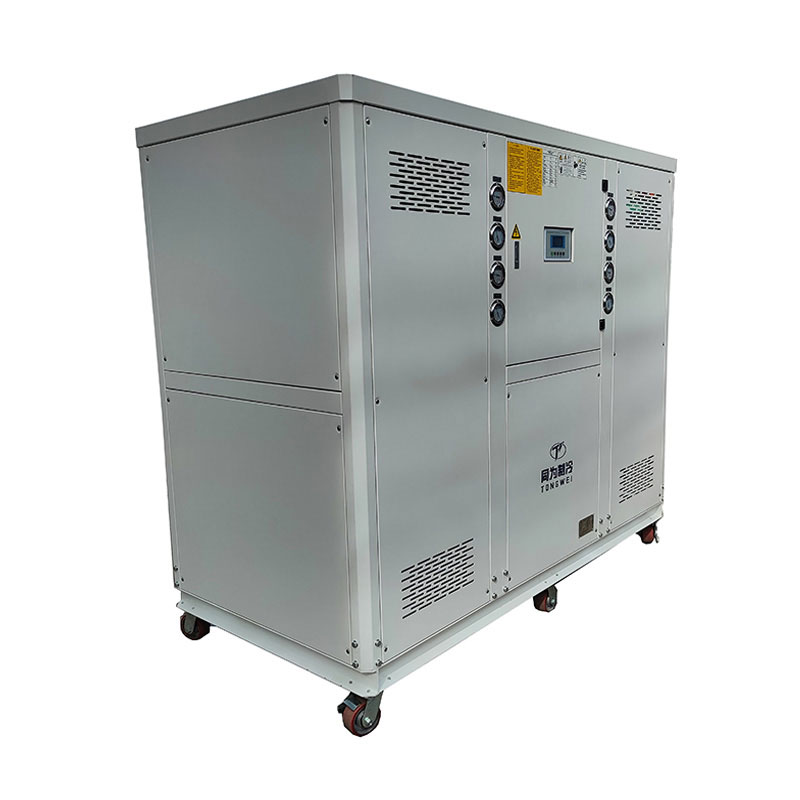

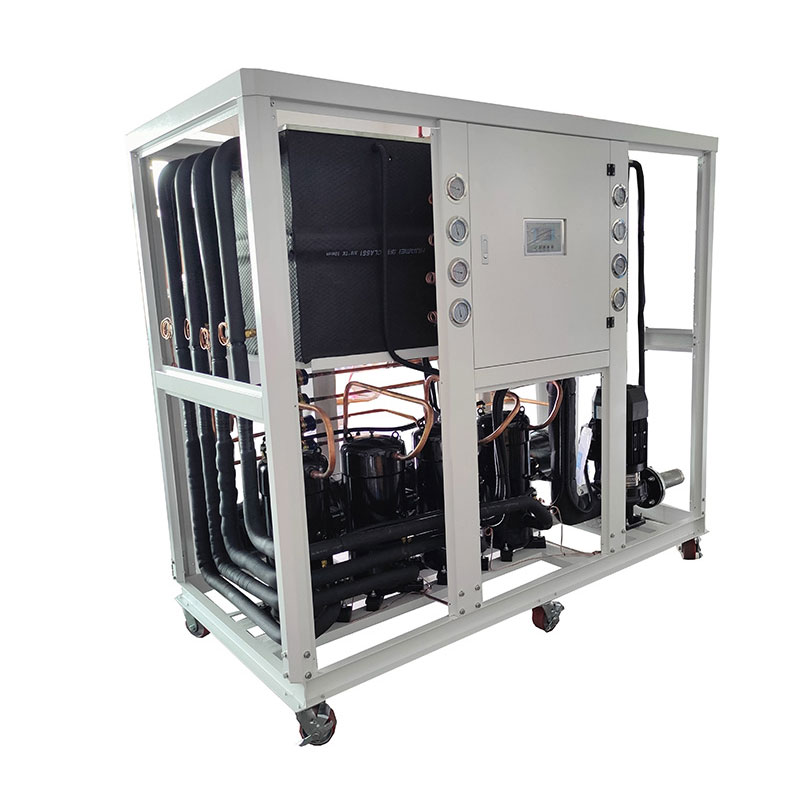

Raffreddatore di glicole raffreddato ad acqua da 50 HP 40 tonnellate -10 °C

Raffreddatore di glicole raffreddato ad acqua da 50 HP/40 tonnellate -10°C

Il refrigeratore a glicole raffreddato ad acqua da 50 HP da 40 tonnellate di alta qualità -10 C è offerto dai produttori cinesi Tongwei. Un refrigeratore a glicole, chiamato anche refrigeratore a bassa temperatura o sistema di refrigerazione a glicole, è una macchina di raffreddamento utilizzata per ottenere la regolazione della temperatura di raffreddamento negativa in diverse applicazioni industriali utilizzando una miscela di glicole e acqua come refrigerante per rilasciare calore dal sistema. Si consiglia l'uso di glicole per tutte le unità refrigeratori quando la temperatura operativa è inferiore a 5 °C (41 °F). la nostra vasta esperienza con i refrigeratori a bassa temperatura offre soluzioni ingegnerizzate affidabili per ogni esigenza di processo.

Il refrigeratore a glicole raffreddato ad acqua da 50 HP e 40 tonnellate -10C modello TW-50WL include quattro compressori ermetici scroll multistadio che utilizzano refrigerante R404a. Il refrigerante è un gas che non danneggia l'ozono ed è considerato rispettoso dell'ambiente. È necessario installarlo con una torre di raffreddamento ad acqua e una pompa di raffreddamento ad acqua.

Tongwei è un produttore e fornitore professionale in Cina di refrigeratori a bassa temperatura con 15 anni di esperienza nella refrigerazione, garantiamo la produzione del sistema di refrigerazione industriale della migliore qualità con specifiche sorprendenti e offerte di super garanzia.

Disponiamo dell'ingegno e delle soluzioni ingegnerizzate per risolvere anche le esigenze più impegnative dei refrigeratori a bassa temperatura.

Specifiche tecniche del refrigeratore di glicole raffreddato ad acqua 50HP da 40 tonnellate -10C MODELLO: TW-50WL

Caratteristiche e vantaggi del refrigeratore a glicole raffreddato ad acqua da 50 HP da 40 tonnellate -10 °C

▪ Controller a microprocessore con versione supportata dal protocollo di comunicazione RS-485 disponibile su richiesta.

▪ Il refrigeratore è dotato di un allarme indicatore di basso livello del serbatoio che si accende quando i livelli del fluido nel serbatoio scendono al di sotto del valore normale

▪ Piastra/guscio e tubo brasati di alta qualità come scambiatore di calore

▪ Le valvole di bypass dell'acqua in ingresso e in uscita sono attrezzate per regolare la pressione dell'acqua secondo necessità

▪ Il vetro spia del serbatoio dell'acqua consente di controllare a colpo d'occhio il livello e la qualità dell'acqua.

▪ Compressore scroll Panasonic/Danfoss con refrigerante ecologico R404a

▪ È necessario collegarsi alla torre di raffreddamento dell'acqua e alla pompa di raffreddamento dell'acqua

▪Chiller dotato delle seguenti protezioni di sicurezza:Protezione da sovraccarico,Allarme di fase inversa,Allarme di alta/bassa pressione,Flusso d'acqua,Indicatore del livello dell'acqua,Protezione antigelo

Quali sono i componenti principali del refrigeratore a glicole raffreddato ad acqua?

3.1 Compressore

Il compressore è il motore principale del refrigeratore a glicole perché produce variazioni di pressione per agitare il refrigerante. Per l'unità refrigeratore a glicole da 50 CV, che è dotata di quattro compressori di marca Panasonic/danfoss, che utilizzano refrigerante R404a, questo compressore di marca ha un'elevata efficienza di refrigerazione, bassa rumore, risparmio energetico, protezione ambientale e durata, sicurezza e stabilità.

Compressore Panasonic

3.2 Evaporatore

L'evaporatore è un componente cruciale del sistema di refrigerazione a glicole, poiché è responsabile dell'estrazione del calore dal liquido da raffreddare, è situato tra il compressore e la valvola di espansione. Esistono tre tipi di evaporatori:evaporatore a serpentina nel serbatoio dell'acqua, evaporatore a fascio tubiero, evaporatore a piastre in acciaio inossidabile 304SS.

Bobina nell'evaporatore del serbatoio dell'acqua SS

Tipo a piastra SS + evaporatore con serbatoio dell'acqua

Evaporatore a fascio tubiero

3.3 Pompa dell'acqua

La pompa dell'acqua è progettata per aumentare la pressione e il flusso dell'acqua refrigerata in uno spazio chiuso. La pressione dell'acqua della pompa dell'acqua per il refrigeratore è di circa 2 bar, ma se avete bisogno di una pressione dell'acqua più elevata, comunicacelo quando richiedete. Ad esempio, quando si utilizzano refrigeratori per il raffreddamento della macchina soffiatrice per bottiglie, la pressione dell'acqua per la pompa dell'acqua richiede circa 4 bar.

Pompa dell'acqua

Pompa dell'acqua ad alta pressione

3.4 Condensatore

Il condensatore per il refrigeratore a glicole raffreddato ad acqua è a fascio tubiero, con i tubi di rame interni che utilizzano un processo di goffratura della filettatura esterna. Questo design migliora efficacemente l'efficienza dello scambio di calore tra il refrigerante e l'acqua durante il processo. Rispetto ai tradizionali tubi di rame lisci, il processo di goffratura della filettatura esterna aumenta la superficie dei tubi di rame, ampliando così l'area di contatto per lo scambio termico e migliorando la conduttività termica del condensatore. Questo design di ottimizzazione consente al condensatore del refrigeratore raffreddato ad acqua di trasferire il calore dal refrigerante all'acqua in modo più rapido e coerente, consentendo all'acqua di portare via il calore.

Condensatore a fascio tubiero

3.5 Pannello di controllo

I refrigeratori Tongwei utilizzano un regolatore di temperatura digitale di precisione, una porta di comunicazione RS485, che può eseguire il monitoraggio e il controllo remoto. Funzionamento semplice, basso tasso di guasto, elevato fattore di sicurezza, facile installazione.

Pannello di controllo

Pezzo di ricambio per refrigeratore a glicole a bassa temperatura

Qual è la differenza tra refrigeratori a bassa temperatura raffreddati ad aria e ad acqua?

Esistono due tipi di refrigeratori a bassa temperatura: uno èrefrigeratore a bassa temperatura raffreddato ad aria,l'altro èrefrigeratore a bassa temperatura raffreddato ad acqua ;

Gruppi frigoriferi a bassa temperatura condensati ad ariautilizzare l'aria ambiente per dissipare il calore dai processi di produzione della birra. Sono efficienti dal punto di vista energetico, salvaspazio e richiedono meno manutenzione, il che aiuta a risparmiare denaro.

Gruppi frigoriferi a bassa temperatura condensati ad acquautilizzare l'acqua proveniente da una torre di raffreddamento esterna per dissipare il calore dai processi di produzione della birra. Questi sistemi hanno una durata di vita più lunga, sono relativamente silenziosi e offrono prestazioni di raffreddamento più costanti rispetto al refrigeratore del birrificio raffreddato ad aria.

Chiller a bassa temperatura raffreddato ad aria 

Chiller a bassa temperatura raffreddato ad acqua

Installazione di refrigeratori a bassa temperatura raffreddati ad aria

Installazione di refrigeratori a bassa temperatura raffreddati ad aria

Dovresti scegliere un refrigeratore a bassa temperatura raffreddato ad aria o ad acqua? Contattaci per ricevere assistenza nella determinazione della soluzione migliore per te.

Qual è la differenza tra il refrigeratore a spirale a bassa temperatura e il refrigeratore a vite a bassa temperatura?

Chiller Scroll a bassa temperatura                                Chiller a vite a bassa temperatura

▪ 1 CV-60 CV                                                                Oltre 60 CV

▪ Compressore Scroll Danfoss/Panasonic                            Compressore a vite Hanbell/Bitzer

▪Costruito con serbatoio dell'acqua e pompa dell'acqua                            Senza serbatoio dell'acqua e pompa dell'acqua

Chiller Scroll a glicole raffreddato ad aria

 Raffreddatore a vite con glicole raffreddato ad aria

Perché il glicole viene utilizzato per il raffreddamento?

Il refrigerante più comunemente utilizzato in un refrigeratore è l'acqua o una miscela di acqua e glicole. I refrigeranti a base di glicole sono costituiti da glicole etilenico o glicole propilenico. Il vantaggio principale dei refrigeranti a base di glicole sono le loro proprietà antigelo. L'acqua pura congela a 0 gradi C, mentre il glicole etilenico al 30% congela a -14 gradi C. Il basso punto di congelamento delle miscele di glicole le rende ideali per raffreddare oggetti che si trovano al di sotto del punto di congelamento dell'acqua. Sebbene il glicole abbia una capacità termica inferiore a quella dell'acqua (ogni chilogrammo di glicole è più facile da riscaldare di un chilogrammo di acqua), l'elevata differenza di temperatura consente alla miscela di glicole di dissipare il calore più rapidamente dell'acqua pura. Le miscele di glicole sono più adatte per applicazioni in cui il refrigeratore deve dissipare rapidamente una grande quantità di calore. Oltre a fornire eccellenti parametri di trasferimento del calore, il glicole tende a scoraggiare la crescita delle alghe nelle apparecchiature per il trasferimento del calore.

Confronto tra le proprietà del glicole etilenico e del glicole propilenico

Glicole etilenico e glicole propilenico

Come funziona un refrigeratore a glicole raffreddato ad acqua da 50 HP e 40 tonnellate -10 C?

Un refrigeratore a glicole è composto da un componente di refrigerazione e da tubi contenenti una miscela di acqua e glicole come refrigerante. Il fluido refrigerato proveniente dall'unità di refrigerazione viene incanalato attraverso le tubazioni associate ad uno scambiatore termico che circonda un processo riscaldato. Dopo aver assorbito il calore dal processo associato, il refrigerante caldo viene restituito all'unità di refrigerazione per il raffreddamento, dopodiché il processo viene ripetuto.

Un refrigeratore a glicole è costituito da un compressore, un evaporatore, un condensatore, un elemento di strozzamento e un sistema di controllo elettrico. Vediamo qual è il principio di funzionamento di un refrigeratore a glicole:

Principio di funzionamento del refrigeratore a glicole

Il rapporto tra acqua e glicole da utilizzare

È importante utilizzare il rapporto corretto tra glicole e miscela di acqua nel sistema di raffreddamento a seconda della temperatura più fredda necessaria durante il funzionamento, poiché una quantità insufficiente di glicole può causare il congelamento del sistema, con il rischio di scoppiare i tubi e persino di distruggere l'evaporatore del refrigeratore, addirittura danneggiando l'impianto di raffreddamento. refrigeratore a glicole, mentre una quantità eccessiva di glicole in un sistema di refrigerazione risulterà in un sistema inefficiente.

Ma qual è il rapporto migliore per le miscele di glicole e acqua? Si prega di vedere di seguito il rapporto del glicole tra le miscele di glicole e acqua per il refrigeratore a glicole nel processo di raffreddamento:

Per quali applicazioni può essere utilizzato un refrigeratore a glicole a bassa temperatura?

Il refrigeratore a glicole è un tipo specifico di sistema di raffreddamento, utilizzato per raffreddare una varietà di liquidi e altre applicazioni industriali.

Utilizzando un refrigeratore a glicole è possibile raggiungere la bassa temperatura necessaria per l'utilizzo industriale.

I refrigeratori a glicole sono maggiormente utilizzati nei seguenti settori:

10.1 Birrifici

Nei birrifici, il refrigeratore a glicole viene utilizzato per raffreddare il mosto, controllare la fermentazione, recipienti di crashcooling, preconfezionamento e stoccaggio del prodotto.

Chiller a glicole per birrifici

10.2 Cantine

I refrigeratori a glicole sono ampiamente utilizzati nel processo di fermentazione, nella stabilizzazione del freddo e nel raffreddamento degli ambienti.

Chiller a glicole per cantine

10.3 Mulini per il sidro

Il controllo della fermentazione richiede un controllo critico della temperatura dell’acqua. Il refrigeratore a glicole può fornire il raffreddamento a freddo del succo e del latte, nonché la conservazione a freddo del prodotto finale.

 Raffreddatore di glicole per fabbriche di sidro

10.4 Distillerie

Durante il processo di fermentazione, il refrigeratore a glicole fornirà un refrigerante costante per la circolazione tra i serbatoi di distillazione e gli alambicchi per scopi di rimozione del calore.

Chiller a glicole per distillerie

10.5 Industria alimentare.

I refrigeratori a glicole possono fornire refrigerante a bassa temperatura per garantire la sicurezza e la qualità costante degli alimenti surgelati, le aziende di trasformazione alimentare necessitano di un raffreddamento a bassa temperatura giorno dopo giorno.

Chiller a glicole per l'industria alimentare

10.6 Latticini

Un refrigeratore a glicole per latticini adeguatamente progettato può raffreddare il latte molto rapidamente per aiutare a mantenere sotto controllo la temperatura del latte (e la crescita dei batteri) mentre viene trasferito dalla sala di mungitura al serbatoio isolato.

Chiller a glicole per prodotti lattiero-caseari

Hai bisogno di un refrigeratore a glicole per un'applicazione non menzionata qui? Contattaci e personalizzeremo una soluzione conveniente per le tue precise esigenze.

Come posso scegliere il giusto refrigeratore a glicole raffreddato ad acqua da 50 HP da 40 tonnellate -10°C per la vostra applicazione?

Ci sono quattro importanti specifiche del refrigeratore che devi considerare quando scegli un refrigeratore per la tua applicazione: la capacità di raffreddamento del refrigeratore, la tensione richiesta per il funzionamento, la potenza della pompa associata e la portata (contattaci per una selezione personalizzata), il refrigerante e l'evaporatore tipo.

11.1 Raffreddatore di glicole raffreddato ad aria o refrigeratore di glicole raffreddato ad acqua

Esistono due tipi di refrigeratori a glicole: uno è di tipo raffreddato ad aria, l'altro è di tipo raffreddato ad acqua.

refrigeratori scroll a glicole raffreddati ad ariautilizzare aletta+ventola in alluminio come condensatori simili ai "radiatori" di un'auto. Usano una ventola per forzare l'aria attraverso la serpentina del refrigerante. A meno che non siano progettati specificatamente per condizioni ambientali elevate, i condensatori raffreddati ad aria devono funzionare in modo efficace a una temperatura ambiente di 45 ℃ o inferiore.

Chiller scroll a glicole raffreddato ad acquautilizzare fascio tubiero come condensatori. Il calore entra nell'acqua del condensatore dal vapore refrigerante. L'acqua calda del condensatore viene quindi pompata nella torre di raffreddamento dell'acqua, dove il calore derivante dal processo viene infine scaricato nell'atmosfera.

11.2Calcola la giusta capacità di raffreddamento per il refrigeratore

Una delle domande più frequenti riguarda come possiamo conoscere la capacità di raffreddamento dei refrigeratori.  Usiamo KW, Ton, But/h, Kcal/h per scegliere la capacità di raffreddamento del refrigeratore:1KW=860 kcal/ora ;  1 TONNELLATA=3.517 KW;  1KW=3412 Btu/ora;

Esiste anche una formula per calcolare la capacità di raffreddamento del refrigeratore:.

Capacità di raffreddamento (kw)= Portata (m3/h)*Variazione temperatura (T1-T2)/0,86

Carico termico = C (calore specifico)* M (produzione di qualità all'ora)* Variazione di temperatura (T1-T2)

Sovradimensionare il refrigeratore del 20% Dimensione ideale in KW = KW x 1,2

Nota: T1: temperatura dell'acqua in entrata (℃)      T2: temperatura dell'acqua refrigerata richiesta (℃)

Ad esempio, quale dimensione del refrigeratore è necessaria per raffreddare 10 m³ di acqua da 35°C a 15°C in 1 ora?

Differenziale di temperatura = 35℃-15℃=20℃

Portata d'acqua = 10 m³/ora

Capacità Frigorifera in KW = 10 x 20 ÷ 0,86 = 232 KW

Sovradimensionamento del refrigeratore = 232 x 1,2 = 278,4KW

È richiesta una capacità di raffreddamento di 278,4 kW per il refrigeratore.

11.3 Potenza

Diversi paesi e regioni hanno standard diversi per l'elettricità industriale, gli alimentatori comuni lo sono208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, trifase.

Nelle Filippine, l'alimentazione è 220 V 60 HZ 3PH, 380 V 60 HZ 3PH, 460 V 60 HZ 3PH;

a Singapore e in Malesia l'alimentazione è 415V 50HZ 3PH;

in Messico l'alimentazione è 220V 60HZ 3PH;

Negli Stati Uniti, l'alimentazione è 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH e così via

11.4 Pompa dell'acqua

Quando decidi la capacità/tonnellaggio del refrigeratore, ti consiglieremo la pompa adatta in KW, la cui pompa dell'acqua standard è di circa 2 bar. Se hai bisogno di una pressione dell'acqua più elevata, contattaci quando richiedi informazioni.

11.5 Refrigerante

R22, R410A, R407C, R404A, R134A sono scelte opzionali.

R22: buon effetto rinfrescante, ma l’R22 è considerato un potente gas serra, quindi è vietato nella maggior parte dei paesi.

R410A: ecologico, l'R-410A ha sostituito l'R-22 come refrigerante preferito per l'uso nei condizionatori residenziali e commerciali in Giappone, Europa e Stati Uniti. L'R-410A funziona a pressioni più elevate rispetto ad altri refrigeranti.

R407C: un buon sostituto dell'R22, buon effetto raffreddante.

R404A: adatto per applicazioni che richiedono basse temperature (sotto -10°C).

R134A: un gas non infiammabile utilizzato principalmente come refrigerante ad "alta temperatura", adatto per refrigeratori raffreddati ad aria che funzionano a temperature ambiente elevate superiori a 50 ℃.

11.6 Evaporatore Scegli

I refrigeratori hanno generalmente due tipi di evaporatori: uno èserpentina nell'evaporatore del serbatoio dell'acqua,l'altro lo èEvaporatore a fascio tubiero.

Evaporatore a serpentina e serbatoio, dotato di serbatoio di stoccaggio dell'acqua integrato per un utilizzo più conveniente, quindi non sono necessari serbatoi tampone aggiuntivi. Questo è anche il nostro evaporatore standard per il refrigeratore, se non disponi di un serbatoio tampone, utilizziamo questo evaporatore semplicemente per il tuo refrigeratore.

Evaporatore a fascio tubiero,

che richiede il collegamento di un serbatoio di accumulo dell'acqua aggiuntivo.

Modalità di spedizione del refrigeratore a bassa temperatura

In qualità di fornitore ed esportatore professionale di refrigeratori con glicole a bassa temperatura, disponiamo del nostro spedizioniere per organizzare la spedizione. La nostra macchina refrigeratore è dotata di imballaggi in compensato, che prevengono danni durante il trasporto e soddisfano gli standard di esportazione. Esistono tre modi per consegnare l'unità refrigeratore:

1. Spedizione in aereo: poiché il refrigeratore è dotato di compressore, pompa dell'acqua e ventole, il refrigerante compresso e l'olio all'interno del compressore sono un oggetto pericoloso con possibilità di esplosione, quindi è necessario rilasciare il refrigerante compresso prima del trasporto. (Significa che il refrigeratore d'acqua senza refrigerante quando si sceglie questa modalità di spedizione. Dopo che la macchina arriva a destinazione, è necessario aggiungere il refrigerante da professionisti locali. La compagnia aerea ci richiede inoltre di fornire molti documenti per dimostrare che il refrigeratore non è un prodotto pericoloso Il costo del trasporto aereo è molto elevato e potrebbe essere superiore al costo del refrigeratore, pertanto la consegna via aerea non è la modalità di trasporto consigliata al nostro cliente.

2. Spedizione via mare: il tempo di trasporto è più lungo che via aerea, ma il costo del trasporto è economico e non è necessario aggiungere refrigerante una volta che l'apparecchiatura arriva a destinazione. Questa modalità di spedizione è la modalità di trasporto più adatta per te per consegnare il tuo porto locale.

3.Se disponi del tuo container di spedizione presso l'altro fornitore in Cina, possiamo aiutarti a consegnare la macchina del refrigeratore al tuo fornitore in qualsiasi città della Cina.
