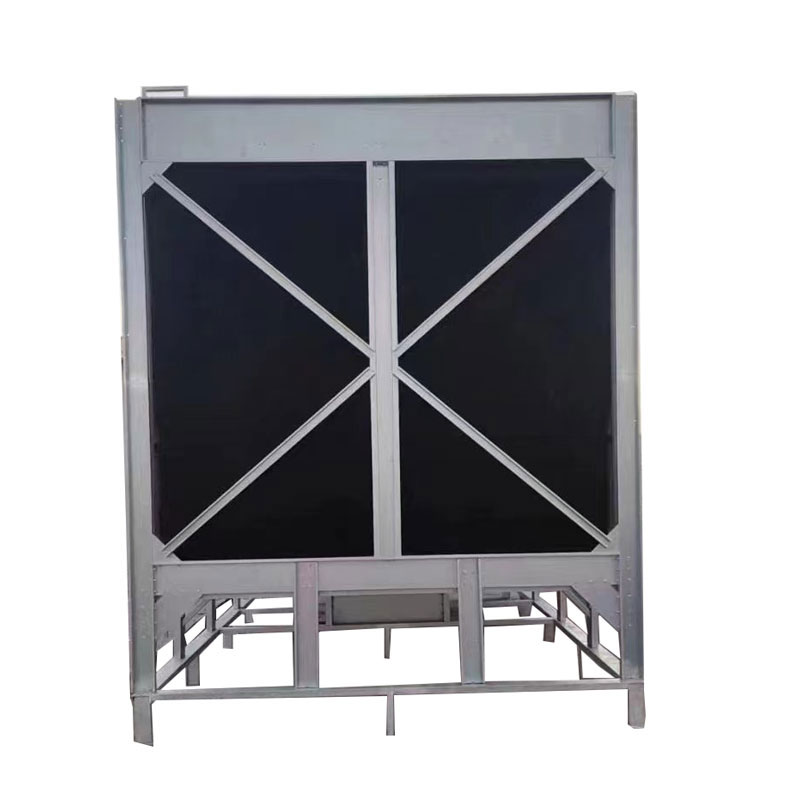

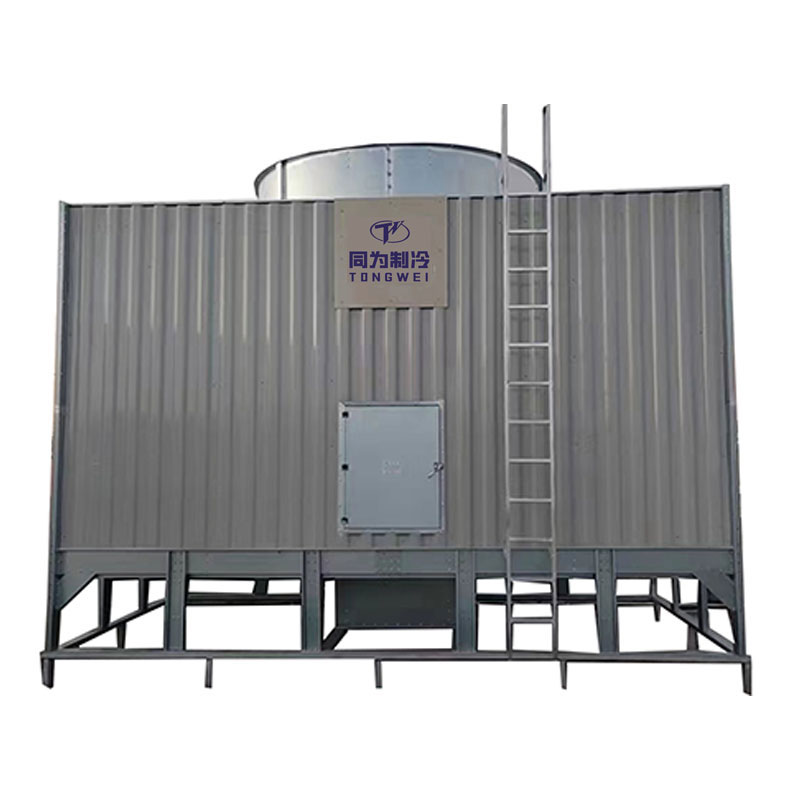

Torre di raffreddamento ad acqua di tipo quadrato da 200 tonnellate

Torre di raffreddamento ad acqua di tipo quadrato da 200 tonnellate

Cos'è una torre di raffreddamento ad acqua?

Una torre di raffreddamento ad acqua è un dispositivo che respinge il calore di scarto nell'atmosfera raffreddandolo a una temperatura inferiore con un flusso di refrigerante, solitamente acqua. Una torre di raffreddamento può utilizzare l'evaporazione dell'acqua per rimuovere il calore di processo e raffreddare il fluido di lavoro fino a una temperatura dell'aria prossima al bulbo umido oppure, nel caso di una torre di raffreddamento a secco, fare affidamento esclusivamente sull'aria utilizzando un radiatore per raffreddare il fluido di lavoro fino a raggiungere la temperatura del bulbo umido. temperatura dell'aria vicina al bulbo secco. Il film di raffreddamento adotta un design in twill curvo, che estende efficacemente il contatto e lo scambio di calore tra la circolazione dell'acqua nella torre e l'aria di raffreddamento, rendendo il flusso d'aria nella torre più ragionevole e riducendo al minimo la resistenza dell'aria. Allo stesso tempo, la ventola adotta un design delle pale dalla forma speciale, che funziona in modo più fluido, ha un rumore più basso e una maggiore efficienza di raffreddamento. L'involucro della torre di raffreddamento è realizzato in fibra di vetro ad alta resistenza e di alta qualità, che non viene corrosa da fattori naturali e sostanze chimiche e rimane fresca. Tutte le strutture in acciaio sono zincate a caldo, che è antiossidante e anticorrosione, rendendo la torre più durevole.

Le applicazioni comuni includono il raffreddamento dell'acqua circolante nelle raffinerie, negli impianti petrolchimici e altri impianti chimici, nelle centrali termiche, nelle centrali nucleari e nei sistemi HVAC utilizzati per raffreddare gli edifici. Classificazione in base al tipo di aria in ingresso nella torre: Le principali tipologie di torri di raffreddamento sono le torri di raffreddamento a tiraggio naturale e le torri di raffreddamento a tiraggio indotto.

Torre di raffreddamento ad acqua di tipo quadrato

Specifiche tecniche della torre di raffreddamento da 10 tonnellate a 1000 tonnellate

Caratteristiche e vantaggi della torre di raffreddamento ad acqua

» La nostra torre di raffreddamento ad acqua ha un design compatto, un'elevata efficienza di raffreddamento e occupa poco spazio di installazione.

» Prestazioni di raffreddamento più perfette rispetto alle normali torri di raffreddamento, minor consumo energetico e risparmio di denaro.

» Le torri di raffreddamento in fibra di vetro presentano i vantaggi di resistenza alla corrosione, elevata resistenza, leggerezza, dimensioni ridotte, ingombro ridotto, aspetto gradevole e durata, nonché comodità di trasporto, installazione e manutenzione.

» La torre di raffreddamento in plastica rinforzata con fibra di vetro adotta la tecnologia di scambio termico dell'aria in controcorrente e il riempitivo utilizza piastre ondulate di percloroetilene modificato di alta qualità per diffondere l'area di spruzzo dell'acqua; ruotando il distributore dell'acqua, la distribuzione dell'acqua viene distribuita uniformemente e l'effetto di raffreddamento viene migliorato.

» La torre di raffreddamento ha una forma ragionevole, un flusso d'aria stabile, materiali eccellenti e colori brillanti. La resina del rivestimento superficiale contiene un agente anti-UV, resistente all'invecchiamento, ad alta resistenza, leggero e resistente alla corrosione.

» Membrana di riempimento della torre di raffreddamento: utilizzo di lamiera ondulata in PVC modificato con nervature orizzontali, forte capacità di distribuzione del peso dell'acqua, bassa resistenza, buone prestazioni termiche, resistenza alle alte temperature di 70 gradi, bassa temperatura - 50 gradi e buona resistenza al fuoco.

In qualità di produttore professionale di torri di raffreddamento da oltre 15 anni, i prodotti Tongwei sono suddivisi inuna torre di raffreddamento circolare in controflusso, una torre di raffreddamento quadrata in controflusso, una torre di raffreddamento quadrata a flusso incrociatoe una grande torre di raffreddamento in FRP.

I prodotti della serie di torri di raffreddamento prodotti dalla nostra fabbrica sono resistenti alla corrosione, ad alta resistenza, leggeri, di piccole dimensioni, con ingombro ridotto, belli e durevoli e convenienti per il trasporto, l'installazione e la manutenzione.

Pertanto, la nostra torre di raffreddamento è ampiamente utilizzata in tutti i settori industriali, come condizionamento dell'aria, refrigerazione, stazioni di compressione dell'aria, forni di riscaldamento, processi di condensazione e altri sistemi di ciclo dell'acqua di raffreddamento.

Qual è lo scopo di una torre di raffreddamento ad acqua?

Una torre di raffreddamento dell'acqua viene utilizzata per raffreddare l'acqua ed è un gigantesco scambiatore di calore che rimuove il calore dell'edificio nell'atmosfera e restituisce l'acqua più fresca al refrigeratore. Le torri di raffreddamento dell'acqua ricevono acqua calda dal refrigeratore.

Quest'acqua calda è chiamata acqua del condensatore perché guadagna calore nel condensatore del refrigeratore. Il frigorifero si trova solitamente a un livello inferiore, ad esempio un seminterrato. Lo scopo della torre di raffreddamento è raffreddare l'acqua in modo che possa tornare al refrigeratore per assorbire più calore.

Come funziona una torre di raffreddamento ad acqua?

Le apparecchiature di condizionamento e i processi industriali generano grandi quantità di acqua calda che deve essere raffreddata. È qui che entrano in gioco le torri di raffreddamento industriali. L'acqua surriscaldata passa attraverso una torre di raffreddamento dove viene ricircolata ed esposta all'aria fresca e secca. Il calore lascia l'acqua circolante della torre di raffreddamento attraverso l'evaporazione.

Questo si chiama raffreddamento evaporativo. L'acqua più fredda rientra quindi nell'unità di condizionamento o nel processo per raffreddare l'unità e il ciclo di raffreddamento si ripete più e più volte. Quando il condensatore caldo entra nella torre di raffreddamento, l'acqua passa attraverso alcuni ugelli che spruzzano l'acqua in piccole goccioline, il che aumenta la superficie dell'acqua e consente una migliore perdita di calore attraverso una maggiore evaporazione.

La funzione della ventola nella parte superiore della torre di raffreddamento ad acqua è quella di portare l'aria nella parte inferiore della torre e spostarla verso l'alto nella direzione opposta all'acqua calda di condensa nella parte superiore dell'unità. L'aria trasporterà il calore attraverso l'evaporazione dell'acqua dalla torre di raffreddamento nell'atmosfera.

Perché è necessaria una torre di raffreddamento ad acqua industriale?

Le torri di raffreddamento industriali sono un componente chiave di molti sistemi di refrigerazione e possono essere trovate in settori quali centrali elettriche, lavorazioni chimiche, acciaierie e molte aziende manifatturiere che necessitano di raffreddamento di processo. Inoltre, le torri di raffreddamento commerciali possono essere utilizzate per fornire un raffreddamento confortevole a grandi edifici commerciali come aeroporti, scuole, ospedali o hotel.

Le torri di raffreddamento industriali possono essere più grandi dei sistemi HVAC e vengono utilizzate per rimuovere il calore assorbito dai sistemi di circolazione dell'acqua di raffreddamento utilizzati in centrali elettriche, raffinerie, impianti petrolchimici, impianti di lavorazione del gas naturale, impianti di trasformazione alimentare e altri impianti industriali.

Con la crescita della popolazione mondiale, anche la domanda e il fabbisogno mondiale di beni manufatti sono cresciuti enormemente. Ciò costringe il settore industriale a produrre sempre più prodotti ogni giorno, generando così più calore durante il processo produttivo.

Le macchine e i processi industriali che generano grandi quantità di calore devono essere costantemente raffreddati affinché queste macchine possano continuare a funzionare in modo efficiente. La soluzione più efficace, efficiente ed economica per rimuovere questo calore è installare una torre di raffreddamento industriale.

Componenti di una torre di raffreddamento ad acqua

Il telaio e l'involucro: Questa è la struttura della torre, solitamente realizzata in materiale robusto come metallo o fibra di vetro.

Il riempimento: Qui è dove avviene l'azione. Il riempimento aumenta l'area di contatto tra l'aria e l'acqua.

Il bacino dell'acqua fredda: Raccoglie l'acqua raffreddata sul fondo della torre, dove viene rimandata per raffreddare il processo industriale.

Gli eliminatori di deriva: Questi ragazzi catturano le goccioline d'acqua che potrebbero essere portate via con l'aria che fuoriesce.

Gli ammiratori: Aspirano l'aria attraverso la torre favorendo il processo di evaporazione.

Tipi di torri di raffreddamento ad acqua

Non tutte le torri sono adatte a tutte le applicazioni. Le torri di raffreddamento ad acqua sono progettate e realizzate in diversi tipi e sono disponibili in numerose dimensioni. Quando si determina la torre giusta per un progetto, è importante comprendere i vari tipi, i relativi vantaggi e limiti. In determinate condizioni di trattamento dell'acqua, l'effetto di raffreddamento è una delle prestazioni più importanti della torre di raffreddamento. Quando si seleziona una torre di raffreddamento ad acqua, la considerazione principale è se esistono requisiti speciali per il grado di raffreddamento, il volume dell'acqua di raffreddamento e la temperatura del bulbo umido. Di solito viene installato in un luogo con una buona ventilazione.

A seconda della direzione del flusso di acqua calda e aria, esistono torri di raffreddamento a flusso incrociato (AC) e torri di raffreddamento a flusso controcorrente.

Torri di raffreddamento a flusso incrociato

Nelle torri di raffreddamento a flusso incrociato l'acqua scorre verticalmente attraverso il riempimento mentre l'aria scorre orizzontalmente, attraverso il flusso dell'acqua che cade.

Viene comunemente utilizzata in aree residenziali con severi requisiti di rumore ed è la torre di circolazione di raffreddamento più comunemente utilizzata nel settore del condizionamento dell'aria.

Risparmio energetico, bassa pressione dell'acqua, piccola resistenza al vento, motore a bassa velocità, nessun rumore di gocciolamento e rumore del vento, facile manutenzione del sistema di riempimento e distribuzione dell'acqua.

Va notato che il telaio necessita del 40% in più di volume di riempimento durante lo scambio di calore. Il riempitivo è facile da invecchiare, i fori di distribuzione dell'acqua sono facili da bloccare, l'antigelo non è buono e il riflusso dell'umidità è elevato. I vantaggi delle torri a flusso incrociato sono esattamente gli svantaggi delle torri a controflusso.

Torri di raffreddamento in controcorrente

Le torri di raffreddamento in controcorrente sono progettate in modo tale che l'aria fluisca verticalmente verso l'alto, opponendosi al flusso dell'acqua che scende attraverso il riempimento.

A causa di questo flusso d'aria verticale non è possibile utilizzare i bacini a flusso aperto a gravità tipici delle costruzioni a flusso incrociato. Al contrario, le torri a controflusso utilizzano un sistema di spruzzatura pressurizzato a forma di tubo per spruzzare acqua sulla parte superiore dell'impaccamento.

Poiché l'aria deve poter passare attraverso il sistema di spruzzatura, la distanza tra i condotti e gli ugelli deve essere maggiore per evitare di limitare il flusso d'aria.

In base al circuito dell'acqua circolante, sono presenti torri di raffreddamento ad acqua di tipo aperto e torri di raffreddamento ad acqua di tipo chiuso

Torre di raffreddamento di tipo aperto

Spruzzando acqua circolante sul riempitivo in fibra di vetro, lo scambio di calore viene ottenuto attraverso il contatto tra acqua e aria, quindi un ventilatore fa circolare il flusso d'aria nella torre, eliminando il flusso di aria calda dopo aver scambiato calore con l'acqua, in tal modo raggiungimento del raffreddamento.

Torre di raffreddamento di tipo chiuso

▷ La torre di raffreddamento chiusa ha una circolazione completamente chiusa del mezzo di raffreddamento, che può impedire l'ingresso di detriti nel sistema di tubazioni di raffreddamento e la perdita per evaporazione del mezzo di raffreddamento.

▷ Utilizzare acqua dolce come mezzo di raffreddamento, senza incrostazioni, senza intasamenti delle tubazioni e meno guasti.

▷ Adottando il doppio metodo di raffreddamento ad aria ed evaporazione dell'acqua nebulizzata e assorbimento del calore, l'efficienza di raffreddamento è elevata.

▷ Il dispositivo è di piccole dimensioni, occupa poco spazio, è facile da spostare e posizionare e non richiede la costruzione di una piscina.

▷ Utilizzando il controllo intelligente automatizzato, la modalità di raffreddamento può essere modificata automaticamente in base alle condizioni di lavoro e il funzionamento è semplice e affidabile.

▷ Ha una vasta gamma di usi e può raffreddare direttamente liquidi di raffreddamento, olio, alcool e altri mezzi che non hanno effetti corrosivi sullo scambiatore di calore. Il mezzo non ha perdite e ha una composizione stabile.

Efficienza e manutenzione delle torri di raffreddamento

Una corretta manutenzione è fondamentale per ottimizzare l'efficienza delle torri di raffreddamento e prolungarne la durata. Ciò include ispezioni di routine, riparazioni e misure preventive per rilevare e risolvere tempestivamente potenziali problemi. Ecco una panoramica delle varie fasi coinvolte nella manutenzione delle torri di raffreddamento.

Pulizia regolare

Mantenere pulita la torre di raffreddamento è fondamentale per il suo funzionamento ottimale. Ciò include la pulizia della piscina per rimuovere eventuali sedimenti e prevenire la crescita di alghe, che possono bloccare il flusso dell'acqua e ridurre l'efficienza del raffreddamento. Inoltre, i mezzi di riempimento all'interno della torre devono essere mantenuti puliti per garantire il massimo contatto aria-acqua.

Trattamento delle acque

La qualità dell'acqua della torre di raffreddamento influisce direttamente sulle prestazioni della torre di raffreddamento. Il trattamento regolare dell’acqua, compreso l’uso di biocidi, algicidi e antincrostanti, può prevenire problemi come corrosione, incrostazioni e crescita biologica che possono danneggiare le torri di raffreddamento e ridurne l’efficienza.

Ispezione dei componenti meccanici

Le parti meccaniche della torre di raffreddamento, come ventilatori, motori, cinghie, ecc., devono essere controllate regolarmente per rilevare eventuali segni di usura. La tempestiva sostituzione o riparazione di questi componenti può prevenire guasti e mantenere le prestazioni della torre.

Monitorare le prestazioni della torre di raffreddamento

Il monitoraggio regolare delle prestazioni è fondamentale per garantire che la torre di raffreddamento funzioni nel modo più efficiente possibile. Ciò include il monitoraggio di parametri chiave come la portata dell'acqua, la portata dell'aria e la capacità di raffreddamento. Qualsiasi cambiamento significativo in questi parametri può indicare un problema che richiede attenzione immediata.

Preparazioni stagionali

Poiché le torri di raffreddamento sono esposte agli elementi, devono essere preparate per le diverse stagioni. Ad esempio, è fondamentale preparare adeguatamente le torri di raffreddamento prima dell’arrivo dell’inverno. Prepararsi per l’estate implica invece garantire che le torri di raffreddamento possano gestire i carichi più elevati associati al clima più caldo.

Modalità di spedizione della torre di raffreddamento

In qualità di fornitore ed esportatore professionale di torri di raffreddamento ad acqua, disponiamo del nostro spedizioniere per organizzare la spedizione. E la torre di raffreddamento ha un grande volume, quindi generalmente i clienti sceglieranno la consegnaper mare, se il cliente sceglie LCL via mare, imballeremo la torre di raffreddamento con una scatola di compensato; se il cliente sceglie FCL via mare, caricheremo semplicemente la torre di raffreddamento nel container.

Perché dovresti scegliere Tongwei come fornitore di torri di raffreddamento?

▪ Esperienza di cui ti puoi fidare

Da oltre 15 anni progettiamo e costruiamo refrigeratori d'acqua e torri di raffreddamento. Dal refrigeratore alla torre di raffreddamento dell'acqua e tutto il resto, abbiamo costruito refrigeratori per quasi tutti i settori e tutte le applicazioni.

▪ Preventivo veloce

Richiedi un preventivo per il tuo progetto oggi stesso! Solitamente forniamo un preventivo personalizzato entro 2 ore.

▪ Servizio clienti 24 ore su 24, 7 giorni su 7

Credi che saremo sempre al tuo fianco. Se hai una domanda o hai bisogno di un preventivo, c'è sempre qualcuno che risponde al telefono 24 ore al giorno.

▪ Macchina durevole e affidabile

I nostri prodotti sono realizzati con materiali di alta qualità e offriamo una garanzia competitiva su tutte le torri di raffreddamento industriali.
